Oversikt over komponentenes navn og funksjoner

Ikke dekk til maskinens ventilasjonsåpninger. Hvis du gjør det, kan det føre til brann som følge av at de indre komponentene overopphetes.

Symboler for region A og region B

Region A icon (hovedsakelig Europa og Asia), (hovedsakelig Europa), eller (hovedsakelig Asia)

Region B-ikon (hovedsakelig Nord-Amerika)

Forskjellene mellom funksjonene i modellene i region A og B vises ved to symboler.

Les informasjonen som indikeres av symbolet som samsvarer med regionen til den modellen du bruker.

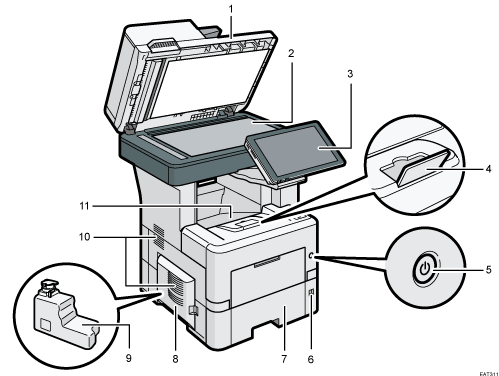

Automatisk dokumentmater (ADF)
Legg ned dekslet over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Glassplate
Plasser originalene med forsiden ned her.
Brukerveiledning (komplett versjon) på engelsk
Betjeningspanel
Navn og funksjoner på betjeningspanelet
Magasinforlenger
Trekk i denne sperren for å hindre at papir faller ut.
Hovedstrømbryter
Trykk på hovedbryteren for å slå strømmen på og av.
Slå på og av strømmen
Bryter for papirformat
Bruk denne bryteren til å velge papirformat. Hvis du vil bruke et papirformat som ikke vises på bryteren for papirformat, stiller du inn bryteren på "". Hvis dette er tilfellet, angir du papirformatet med kontrollpanelet.
Papirmagasin
Standardmagasin. Legg i papiret her.
Legge papir i papirmagasinet
Venstre deksel
Åpne for å få tilgang til beholderen for brukt toner.
Bytte ut beholderen for brukt toner
Beholder for brukt toner
Brukt toner samles her. Bytt beholderen når den er full.
Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Standard mottaksbrett
Kopier/utskrifter og mottatte fakser leveres her.

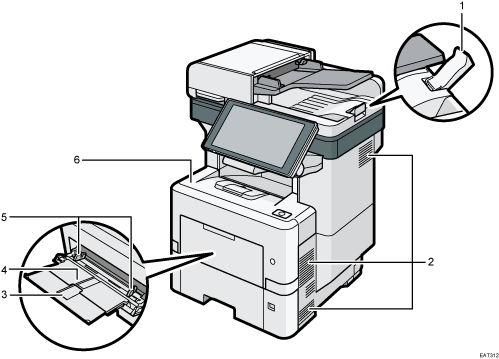

IM 550F/IM 600F

Magasinforlenger til automatisk dokumentmater
Trekk denne forlengeren ut for å hindre at originaler større enn A4 eller 8¹/₂ × 11 faller ned.
Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Forlenger for multiarkmater
Trekk denne forlengeren ut når du legger i papir større enn A4 eller 8¹/₂ × 11.
Multiarkmater
Bruk magasinet for å kopiere eller skrive ut på OHP-transparenter, selvklebende etiketter og papir som ikke kan legges i papirmagasinene.
Legge papir i multiarkmateren
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt inntil papiret.
Frontdeksel
Åpne for å få tilgang til innsiden av maskinen og fjerne papirstopp.
Åpne her for å bytte tonerkassett.

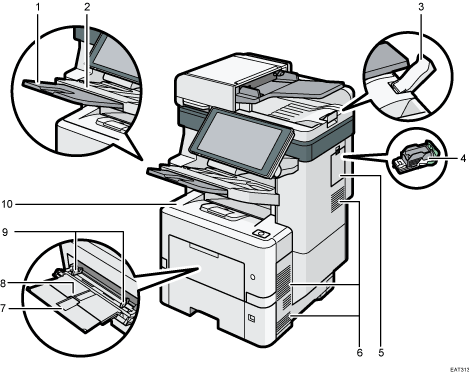

IM 600SRF

Forlenger for etterbehandlingsmagasinet
Trekk denne forlengeren ut når du legger i papir større enn A4 eller 8¹/₂ × 11.
Sideforskyverbrett
Sorterte eller stiftede papirer leveres her.
Magasinforlenger til automatisk dokumentmater
Trekk denne forlengeren ut for å hindre at originaler større enn A4 eller 8¹/₂ × 11 faller ned.
Stiftekassett
Stiftpatron for etterbehandleren. Bytt kassetten når den har gått tomt for stifter.
Høyre deksel
Åpne dette dekslet for å skifte ut stiftekassetten.
Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Forlenger for multiarkmater
Trekk denne forlengeren ut når du legger i papir større enn A4 eller 8¹/₂ × 11.
Multiarkmater
Bruk magasinet for å kopiere eller skrive ut på OHP-transparenter, selvklebende etiketter og papir som ikke kan legges i papirmagasinene.
Legge papir i multiarkmateren
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt inntil papiret.
Frontdeksel
Åpne for å få tilgang til innsiden av maskinen og fjerne papirstopp.
Åpne her for å bytte tonerkassett.

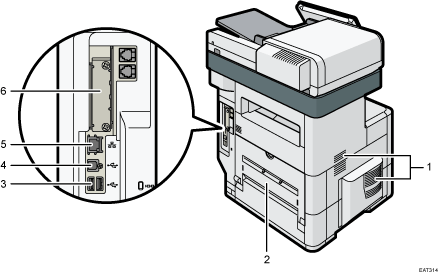

IM 550F/IM 600F

Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.
Bakdeksel
Åpne for å få tilgang til maskinens innvendige deler.
USB2.0-grensesnitt type A
Bruk porten til å koble til autentiseringsenheten for adgangskort.
USB2.0-grensesnitt type B
Bruk porten til å koble maskinen og datamaskinen med USB-kabelen.
Ethernet-port
Bruk en nettverkskabel til å koble maskinen til nettverket.
Spor for grensesnittkort (tilleggsutstyr)
Her kan du sette inn grensesnittkort (tillegg).
Sett inn et trådløst LAN-kort, IEEE 1284-kort, enhetsserver eller filformatkonverter.

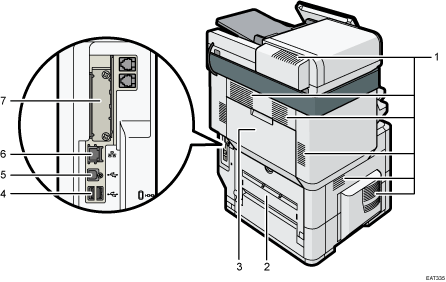

IM 600SRF

Ventilasjonsåpninger
Hull for ventilering av maskinens innside for å forhindre at interne komponenter overopphetes.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.
Bakre deksel
Åpne for å få tilgang til maskinens innvendige deler.
Bakre øvre deksel
Åpne for å fjerne fastkjørt papir.
USB2.0-grensesnitt type A
Bruk porten til å koble til autentiseringsenheten for adgangskort.
USB2.0-grensesnitt type B
Bruk porten til å koble maskinen og datamaskinen med USB-kabelen.
Ethernet-port
Bruk en nettverkskabel til å koble maskinen til nettverket.
Spor for grensesnittkort (tilleggsutstyr)
Her kan du sette inn grensesnittkort (tillegg).
Sett inn et trådløst LAN-kort, IEEE 1284-kort, enhetsserver eller filformatkonverter.

Viften inne i maskinen nær ventilasjonsåpningene kan fortsette å kjøre for å kjøle ned maskinen etter en utskriftsjobb.
Når andre meldinger vises

Skriverkassett
Det vises meldinger på skjermen når skriverkassetten må skiftes eller en ny kassett må klargjøres.
Bytte toner
