Anleitung zu Bezeichnungen und Funktionen der Komponenten
- Halten Sie die Lüftungsschlitze des Geräts immer frei. Andernfalls besteht Brandgefahr, da die internen Komponenten überhitzen.
Symbole für Region A und Region B
(hauptsächlich Europa und Asien), (hauptsächlich Europa), oder (hauptsächlich Asien)
(hauptsächlich Nordamerika)
Unterschiede bei den Funktionen der Modelle von Region A und Region B werden durch zwei Symbole gekennzeichnet.
Lesen Sie die Informationen zu dem Symbol, das der Region des verwendeten Modells entspricht.

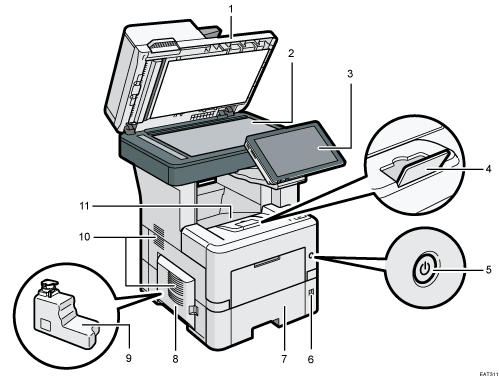

Außen: Vorder- und linke Seitenansicht
Automatischer Vorlageneinzug (ADF)
Senken Sie die Abdeckung über die Vorlagen auf dem Vorlagenglas.
Wenn Sie einen Stapel Vorlagen in den ADF einlegen, dann werden die Vorlagen automatisch einzeln eingezogen.
Vorlagenglas
Legen Sie die Vorlagen hier mit der Vorderseite nach unten ein.
Bedienfeld
Magazinerweiterung
Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.
Hauptschalter
Drücken Sie auf den Netzschalter, um das Gerät ein- und auszuschalten.
Papierformat-Wahlscheibe
Mit diesem Wählrad können Sie das Papierformat auswählen. Zur Verwendung eines Papierformats, das nicht auf der Papierformat-Wahlscheibe angezeigt wird, stellen Sie das Wählrad auf „
“. In diesem Fall stellen Sie das Papierformat über das Bedienfeld ein.Papiermagazin
Standardpapiermagazin. Legen Sie hier Papier ein.
Linke Abdeckung
Für Zugang zum Resttonerbehälter öffnen.
Resttonerbehälter
Der Resttoner wird hier gesammelt. Ersetzen Sie den Behälter, wenn er voll ist.
Lüftungsschlitze
Öffnungen für die Innenbelüftung des Geräts, damit die internen Komponenten nicht zu heiß werden.
Standardablage
Hier werden Kopien, Drucke oder eingegangene Faxseiten ausgegeben.
Außen: Vorder- und rechte Seitenansicht

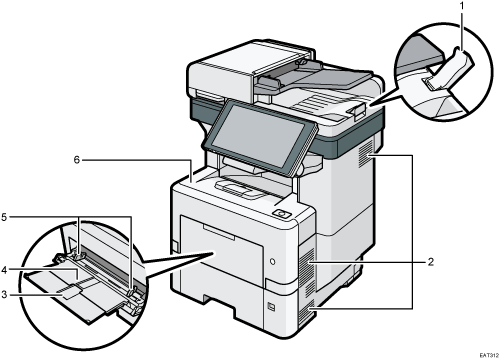

IM 550F/IM 600F
Verlängerung der Innenablage des ADF
Ziehen Sie diese Verlängerung heraus, um zu verhindern, dass größere Vorlagen als A4
oder 81/2 × 11 herunterfallen.Lüftungsschlitze
Öffnungen für die Innenbelüftung des Geräts, damit die internen Komponenten nicht zu heiß werden.
Verlängerung für den Bypass
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier einlegen, das größer als A4
oder 81/2 × 11 ist.Bypass
Verwenden Sie dieses Magazin zum Kopieren oder Drucken auf OHP-Folien, Klebeetiketten und Papier, das nicht in die Papiermagazine eingelegt werden kann.
Papierführungen
Richten Sie beim Einlegen des Papiers in den Bypass die Papierführungen an den Kanten des Papiers aus.
Vordere Abdeckung
Öffnen, um auf das Innere des Geräts zuzugreifen und den Papierstau zu entfernen.
Hier öffnen, um die Druckerpatrone auszuwechseln.

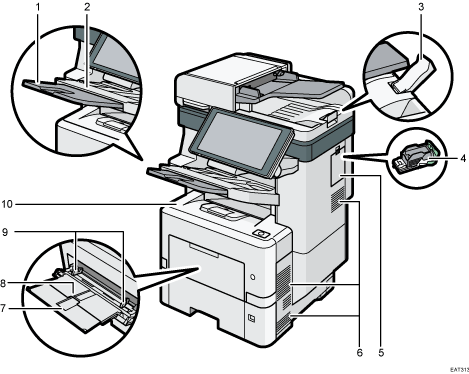

IM 600SRF
Verlängerung für die Finisher-Versatzablage
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier einlegen, das größer als A4
oder 81/2 × 11 ist.Finisher-Versatzablage
Sortierte oder geheftete Papiere werden hier ausgegeben.
Verlängerung der Innenablage des ADF
Ziehen Sie diese Verlängerung heraus, um zu verhindern, dass größere Vorlagen als A4
oder 81/2 × 11 herunterfallen.Heftklammernkartusche
Heftklammernkartusche für den Finisher. Tauschen Sie die Kartusche aus, denn keine Heftklammern mehr enthalten sind.
Rechte Abdeckung
Öffnen Sie diese Abdeckung, um die Heftklammernkartusche auszutauschen.
Lüftungsschlitze
Öffnungen für die Innenbelüftung des Geräts, damit die internen Komponenten nicht zu heiß werden.
Verlängerung für den Bypass
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier einlegen, das größer als A4
oder 81/2 × 11 ist.Bypass
Verwenden Sie dieses Magazin zum Kopieren oder Drucken auf OHP-Folien, Klebeetiketten und Papier, das nicht in die Papiermagazine eingelegt werden kann.
Papierführungen
Richten Sie beim Einlegen des Papiers in den Bypass die Papierführungen an den Kanten des Papiers aus.
Vordere Abdeckung
Öffnen, um auf das Innere des Geräts zuzugreifen und den Papierstau zu entfernen.
Hier öffnen, um die Druckerpatrone auszuwechseln.
Außen: Rück- und linke Seitenansicht

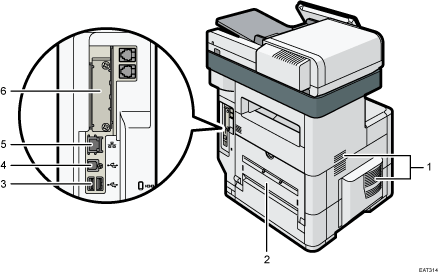

IM 550F/IM 600F
Lüftungsschlitze
Öffnungen für die Innenbelüftung des Geräts, damit die internen Komponenten nicht zu heiß werden.
Nach großvolumigem Drucken kann das Gebläse gegebenenfalls weiter laufen, um die Temperatur im Inneren des Geräts zu senken.
Hintere Abdeckung
Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.
USB2.0-Schnittstelle Typ A
Verwenden Sie diese Schnittstelle zum Anschluss der IC-Kartenauthentifizierungseinheit.
USB2.0-Schnittstelle Typ B
Verwenden Sie diese Schnittstelle, um das Gerät und den Computer mittels USB-Kabel zu verbinden.
Ethernet-Anschluss
Verwenden Sie ein Netzwerkkabel, um das Gerät an ein Netzwerk anzuschließen.
Steckplatz für optionale Schnittstellenkarte
Es können optionale Schnittstellenkarten eingesetzt werden.
Sie können eine optionale Wireless-LAN-Schnittstellenkarte, eine IEEE-1284-Schnittstellenkarte, einen Geräteserver oder einen Dateiformatkonverter einsetzen.

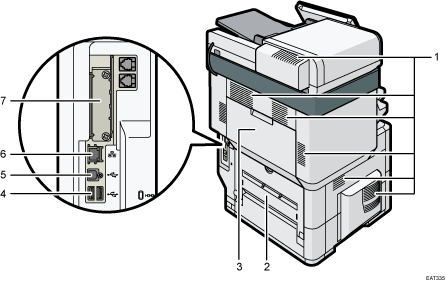

IM 600SRF
Lüftungsschlitze
Öffnungen für die Innenbelüftung des Geräts, damit die internen Komponenten nicht zu heiß werden.
Nach großvolumigem Drucken kann das Gebläse gegebenenfalls weiter laufen, um die Temperatur im Inneren des Geräts zu senken.
Hintere Abdeckung
Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.
Hintere obere Abdeckung
Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen.
USB2.0-Schnittstelle Typ A
Verwenden Sie diese Schnittstelle zum Anschluss der IC-Kartenauthentifizierungseinheit.
USB2.0-Schnittstelle Typ B
Verwenden Sie diese Schnittstelle, um das Gerät und den Computer mittels USB-Kabel zu verbinden.
Ethernet-Anschluss
Verwenden Sie ein Netzwerkkabel, um das Gerät an ein Netzwerk anzuschließen.
Steckplatz für optionale Schnittstellenkarte
Es können optionale Schnittstellenkarten eingesetzt werden.
Sie können eine optionale Wireless-LAN-Schnittstellenkarte, eine IEEE-1284-Schnittstellenkarte, einen Geräteserver oder einen Dateiformatkonverter einsetzen.
Das Gebläse im Innern des Geräts bei den Lüftungsschlitzen kann nach einem Druckauftrag noch eine Weile laufen, um das Gerät abzukühlen.

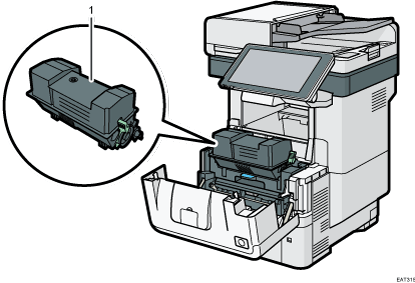

Innen: Vorderansicht
Druckkartusche
Auf dem Bildschirm werden Meldungen angezeigt, wenn die Druckkartusche ausgetauscht oder eine neue Kartusche vorbereitet werden muss.
Anleitung zu den Funktionen der internen Geräteoptionen
SD-Speicherkartenoptionen
VM-Karte
Mit dieser Karte können Sie Embedded-Software-Anwendungen installieren.
XPS-Karte
Diese Karte ermöglicht das Drucken von XPS-Dateien.
IPDS-Einheit
Ermöglicht das Drucken mit Intelligent Printer Data Stream (IPDS).
Postscript3 Einheit
Ermöglicht die Ausgabe mit Original Adobe PostScript3.
Fax-Verbindungseinheit
Ermöglicht das Senden und Empfangen über ein anderes Gerät, an dem die Faxeinheit installiert ist.
OCR-Einheit
Ermöglicht Ihnen die Verwendung der OCR-Einheit.
Optionale Schnittstelleneinheiten
Wireless-LAN-Schnittstellenkarte
Diese Karte ermöglicht die Kommunikation über Wireless LAN.
IEEE1284-Schnittstellenplatine
Ermöglicht den Anschluss eines IEEE1284-Kabels.
Geräteserver
Ermöglicht Ihnen, dem Gerät einen Ethernet-Anschluss hinzuzufügen und simultan zwei IP-Adressen zu nutzen.
Dateiformatkonverter
Ermöglicht das Herunterladen von Dokumenten, die im Document Server gespeichert sind.
Kontaktieren Sie zur Installation der folgenden Option den Kundendienst.
Festplatte mit erweiterter Sicherheit
Ermöglicht die Festlegung einer höheren Sicherheitsstufe für die Festplatte mithilfe einer mit FIPS 140-2 kompatiblen Verschlüsselungsfunktion.
Wenn Sie zwei oder mehr SD-Karten verwenden möchten, die in denselben Steckplatz gesteckt werden können, kontaktieren Sie bitte Ihren Verkaufs- oder Kundenberater.
