Oversigt over maskinens dele og funktioner

Blokér ikke maskinens udblæsningshuller. Hvis du gør det, kan det resultere i brand, da de interne komponenter overophedes.

Symboler for Region A og Region B

Region A icon (hovedsageligt Europa og/eller Asien)

Region B-ikon (hovedsageligt Nordamerika)

Funktionsforskellene for modellerne i Region A og Region B er angivet med de to ovenstående symboler.

Læs oplysningerne under det symbol, der svarer til regionen for den model, du anvender.

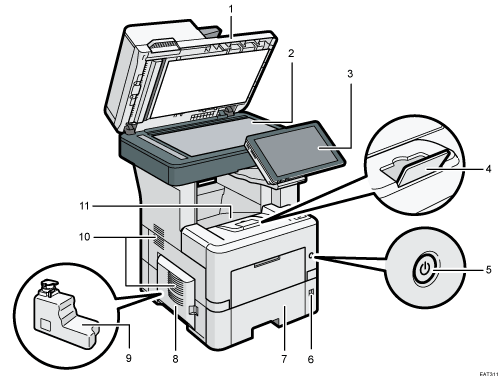

Automatisk dokumentføder (ADF)
Sænk låget ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
Glasplade
Placér originaler med forsiden nedad her.
"Udskrivning af dokumenter i prioritetsrækkefølge", brugervejledning (komplet version) på engelsk
Betjeningspanel
Navne og funktioner på betjeningspanelet
Bakkeforlænger
Træk denne ud for at forhindre, at papiret falder ned.
Hovedafbryder
Tryk på hovedafbryderen for at tænde og slukke for strømmen.
Tilslutning/afbrydelse af strømmen
Skala til papirformat
Brug denne til at angive papirformat. Hvis du vil bruge et papirformat, som ikke er angivet på skalaen, skal du vælge "". I det tilfælde kan du indstille papirformatet via betjeningspanelet.
Kassette
Standardpapirkassette. Ilæg papir her.
Ilægning af papir i kassetterne
Venstre låge
Åbn denne for at tilgå resttonerbeholderen.
Udskiftning af resttonerbeholder
Resttonerbeholder
Spildtoner opsamles her. Udskift beholderen, når den er fuld.
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Standardbakke
Kopierede/udskrevne dokumenter og modtagne faxmeddelelser leveres her.

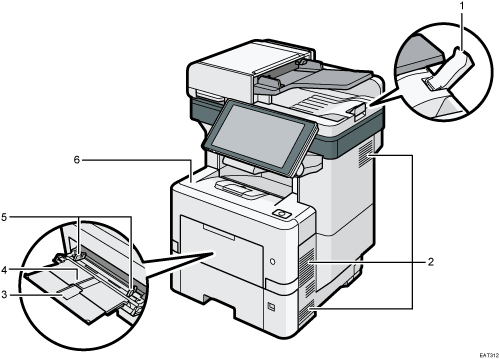

IM 550F/IM 600F

ADF-bakkeforlænger
Træk denne forlænger ud for at forhindre, at originaler større end A4 eller 8¹/₂ × 11 falder ned.
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Forlænger til bypassbakke
Træk denne forlænger ud ved ilægning af papir større end A4 eller 8¹/₂ × 11.
Bypassbakke
Bruges ved kopiering eller udskrivning på transparenter, labelark og papir, der ikke kan lægges i kassetterne.
Ilægning af papir i bypassbakken
Papirstyr
Papirstyrene i bypassbakken skal tilpasses til det ilagte papir.
Frontlåge
Åbn denne låge for at få adgang til maskinen og fjerne fastklemt papir.
Åbn her for at udskifte printpatronen.

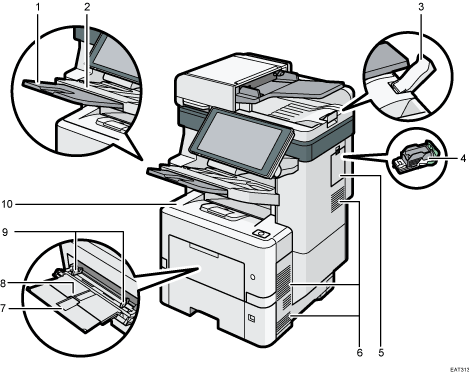

IM 600SRF

Forlænger til efterbehandlerens offsetbakke
Træk denne forlænger ud ved ilægning af papir større end A4 eller 8¹/₂ × 11.
Efterbehandlerens offsetbakke
Sorteret eller hæftet papir leveres her.
ADF-bakkeforlænger
Træk denne forlænger ud for at forhindre, at originaler større end A4 eller 8¹/₂ × 11 falder ned.
Hæfteklammepatron
Hæfteklammepatron til efterbehandler. Udskift patronen, når den er tømt for hæfteklammer.
Højre låge
Åbn denne låge for at udskifte hæfteklammepatronen.
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Forlænger til bypassbakke
Træk denne forlænger ud ved ilægning af papir større end A4 eller 8¹/₂ × 11.
Bypassbakke
Bruges ved kopiering eller udskrivning på transparenter, labelark og papir, der ikke kan lægges i kassetterne.
Ilægning af papir i bypassbakken
Papirstyr
Papirstyrene i bypassbakken skal tilpasses til det ilagte papir.
Frontlåge
Åbn denne låge for at få adgang til maskinen og fjerne fastklemt papir.
Åbn her for at udskifte printpatronen.

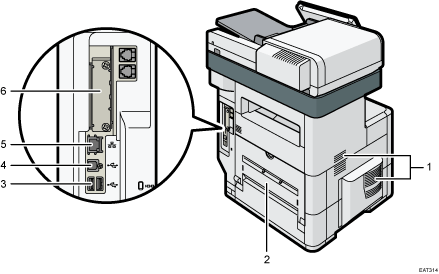

IM 550F/IM 600F

Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Baglåge
Åbn denne for at få adgang til maskinens indvendige dele.
USB 2.0-interface type A
Port til tilslutning af IC-kort-godkendelsesenhed.
USB 2.0-interface type B
Port til tilslutning af computer med USB-kabel.
Ethernet-port
Brug et netværksinterfacekabel til at slutte maskinen til et netværk.
Stik til valgfri kort
Interfacekort kan indsættes her.
Isæt trådløst LAN-interfacekort, IEEE 1284 interfacekort, enhedsserver eller filformatkonverter.

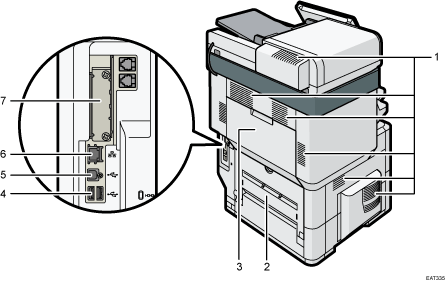

IM 600SRF

Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Baglåge
Åbn denne for at få adgang til maskinens indvendige dele.
Bageste øvre dæksel
Åbn for at fjerne fastklemt papir.
USB 2.0-interface type A
Port til tilslutning af IC-kort-godkendelsesenhed.
USB 2.0-interface type B
Port til tilslutning af computer med USB-kabel.
Ethernet-port
Brug et netværksinterfacekabel til at slutte maskinen til et netværk.
Stik til valgfri kort
Interfacekort kan indsættes her.
Isæt trådløst LAN-interfacekort, IEEE 1284 interfacekort, enhedsserver eller filformatkonverter.

Blæseren inde i maskinen nær udsugningskanalerne kan fortsætte med at køre for at nedkøle maskinen efter et udskriftsjob.
Når andre meddelelser vises

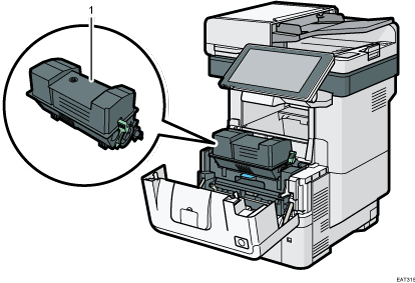

Printpatron
Der vises en meddelelse på skærmen, når printpatronen skal udskiftes, eller en ny skal gøres klar.
Udskiftning af toner
