Parça Adları ve İşlevleri Rehberi

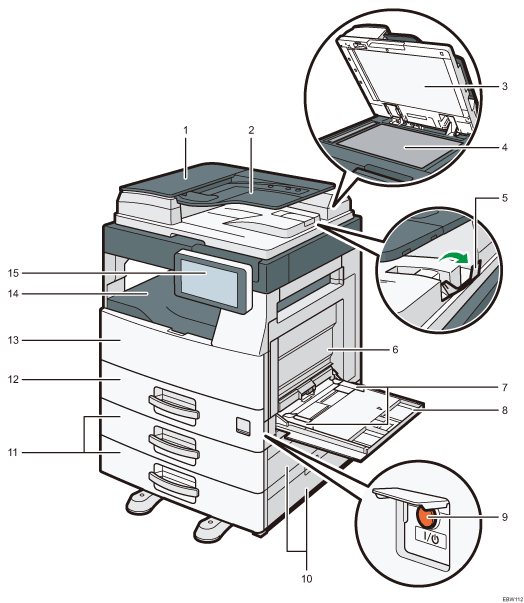

ADF kapağı

ADF'de sıkışmış olan orijinalleri çıkarmak için bu kapağı açın.

ADF giriş tepsisi

Buraya bir deste orijinal yüklediyseniz ADF otomatik olarak orijinalleri birer birer besleyecektir.

Şaryo camı kapağı

Kapağı şaryo camı üzerindeki orijinallerin üzerine doğru kapatın.

Şaryo camı

Orijinalleri buraya yüzüstü yerleştirin.

ADF kaset uzatması

B4 ya da 8¹/₂ × 14 boyutundan büyük orijinallerin düşmesini önlemek için bu uzatmayı çekerek açın.

Sağ kapak

Sıkışan kağıdı çıkarmak için bu kapağı açın. Bu kapağı açmak için öncelikle bypass tepsisini açın.

Kağıt kılavuzları

Bypass kasetine kağıt yüklerken kağıt kılavuzlarını kağıdın kenarlarıyla hizaya getirin.

Bypass tepsisi

Yapışkanlı etiketler veya kağıt kasetlerine yüklenemeyen kağıtlar üzerine kopyalamak veya yazdırmak için bu kaseti kullanın.

Bypass Tepsisine Kağıt Yükleme

A4, 8,5 × 11 veya daha büyük boyutta kağıt yüklüyorsanız kağıt desteğini dışarı çekin.

Ana güç düğmesi

Gücü açmak ve kapatmak için, ana güç düğmesinin kapağını açın ve ana güç düğmesine basın.

Gücü Açma ve Kapatma

Kaset 2 sağ kapak/Kaset 3 sağ kapak

Sıkışan kağıdı çıkarmak için bu kapağı açın.

Alt kağıt kasetleri (Kaset 2, 3)

İsteğe bağlı kağıt kasetleri. Kağıdı buraya yükleyin.

Kağıt Kasetine Kağıt Yükleme

Kağıt kaseti (Kaset 1)

Standart kağıt kasetleri. Kağıdı buraya yükleyin.

Kağıt Kasetine Kağıt Yükleme

Ön kapak

Makinenin içine ulaşmak için açın.

Toner Değiştirme

Dahili tepsi

Kopyalanan/yazdırılan kağıt ve alınan faks sayfaları buraya iletilir.

Kontrol paneli

Kontrol Panelinin Adları ve İşlevleri

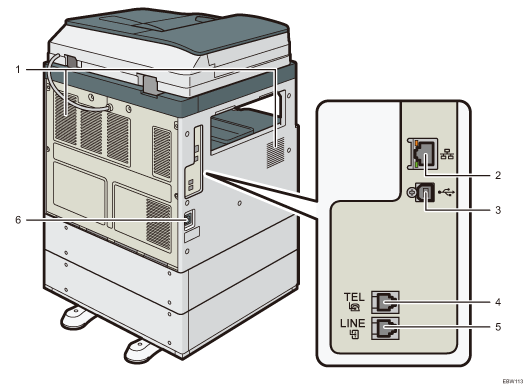

Havalandırma delikleri

İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.

Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.

Ethernet arayüzü

Makineyi ağa bağlamak ya da uzaktan yönetim servisini (RICOH @Remote) internet üzerinden kullanmak için bu portu kullanın.

USB2.0 B Tipi Arayüz

Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.

TEL: Harici telefon konektörü

Makineye harici bir telefon bağlayın.

Hat: G3 arayüz ünitesi konektörü

Faks kullanımı için hattı bağlayın.

Elektrik Prizi

Güç kablosunu makineye bağlamak içindir.
