Guide till komponenternas namn och funktioner
- Blockera inte maskinens ventiler. Det kan orsaka brand till följd av överhettade interna komponenter.
När du rör maskinen kan du uppleva en statisk stöt som är ofarlig för människor. För mer information, se följande:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

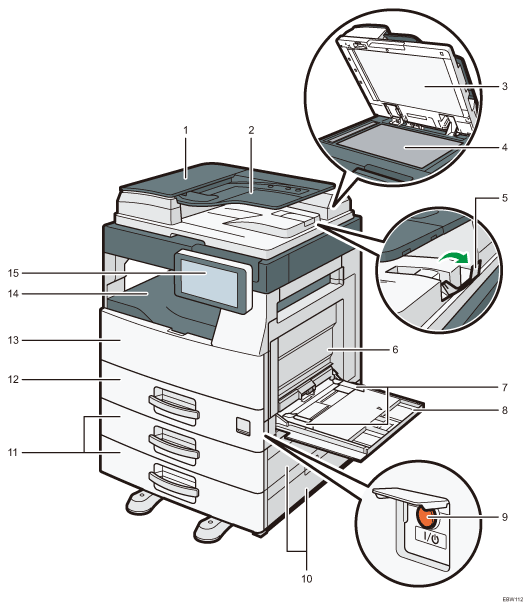

Vy framifrån och från höger
Dokumentmatarlucka
Öppna den här luckan för att avlägsna original som fastnat i dokumentmataren.
Dokumentmatarens papperskassett
Om du placerar en bunt original här kommer den automatiska dokumentmataren mata originalen automatiskt ett i taget.
Originalglaslock
Stäng locket över original som ligger på originalglaset.
Originalglas
Placera originalet med texten nedåt.
Förlängning av den automatiska dokumentmatarens fack
Dra ut den här förlängningen för att förhindra att original som är större än B4 eller 81/2 × 14 faller av.
Höger lucka
Öppna denna lucka för att ta bort felmatat papper. För att öppna denna lucka öppnar du först sidoinmatningsfacket.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga med kanterna mot pappersguiderna.
Sidoinmatningsfack
Använd kassetten för att kopiera eller skriva ut på självhäftande etiketter och papper som inte kan placeras i papperskassetterna.
Fylla på papper i sidoinmatningsfacket
Om du fyller på papper i formatet A4
, 8,5 × 11 eller större drar du ut förlängningen.
Huvudströmbrytare
Öppna kåpan på huvudströmbrytaren och tryck på huvudströmbrytaren för att slå av och på strömmen.
Höger lucka till kassett 2/Höger lucka till kassett 3
Öppna denna lucka för att ta bort felmatat papper.
Nedre papperskassetter (Kassett 2, 3)
Tillvalspapperskassetter. Fyll på papper här.
Papperskassett (kassett 1)
Standardpapperskassetter. Fyll på papper här.
Frontlucka
Öppna för att komma åt maskinens insida.
Internt utmatningsfack
Kopior, utskrifter och mottagna faxmeddelanden matas ut här.
Kontrollpanel

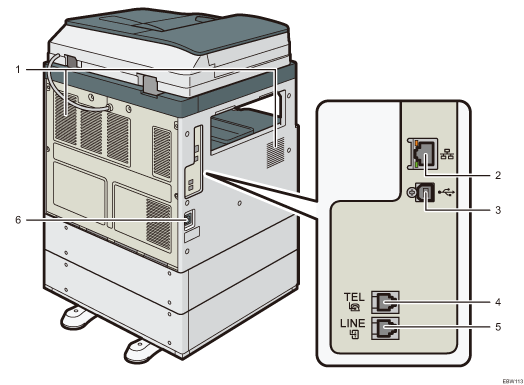

Vy bakifrån och från vänster
Ventiler
Ventilationsöppningarna förhindrar att de interna komponenterna inuti maskinen överhettas.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Ethernet-gränssnitt
Använd porten för att ansluta maskinen till nätverket eller för att använda fjärradministreringstjänster (Ricoh @Remote) via internet.
USB 2.0 gränssnittstyp B
Använd porten för att ansluta maskinen till datorn med en USB-kabel.
TEL: (uttag för extern telefon)
Anslut en extern telefon.
Linje: (uttag för G3-gränssnittsenhet)
Anslut linjen för faxanvändning.
Strömförsörjning
För att ansluta strömkabeln till maskinen.
