Namen en functies van onderdelen
- De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Als dit toch gebeurt, bestaat er kans op brand als gevolg van oververhitte interne elementen.
Wanneer u de machine aanraakt, kunt u een statische schok krijgen. Deze is niet gevaarlijk voor mensen. Voor meer informatie, zie:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

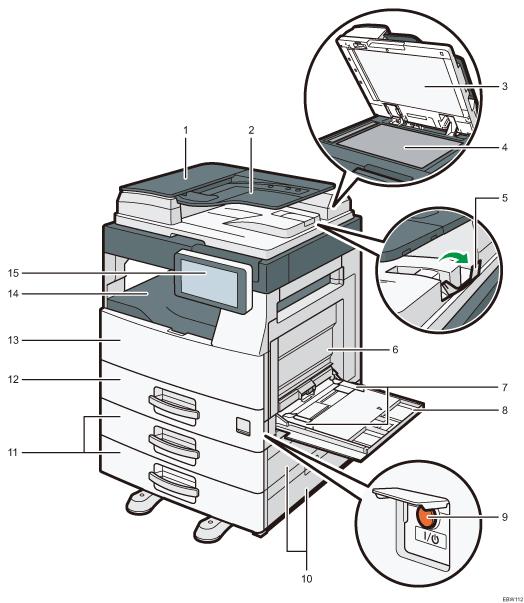

Aanzicht vanaf de voor- en rechterkant
ADF-klep
Open deze klep om originelen die zijn vastgelopen in de ADF te verwijderen.
ADF-invoerlade
Als u hier een stapel originelen plaatst, zal de AFD automatisch de originelen één voor één invoeren.
Afdekklep van de glasplaat
Breng de klep omlaag op originelen die op de glasplaat liggen.
Glasplaat
Plaats originelen hier met de voorzijde onder.
ADF-verlengstuk
Trek dit verlengstuk uit om te voorkomen dat originelen die groter zijn dan B4-formaat of 81/2 × 14 vallen.
Rechterpaneel
Open dit paneel om vastgelopen papier te verwijderen. Om dit paneel te openen, opent u eerst de handinvoer.
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders worden uitgelijnd met de randen van het papier.
Handinvoer
Gebruik de invoer om te kopiëren of af te drukken op etiketten of papier dat niet in de papierladen kan worden geplaatst.
Papier in de handinvoer plaatsen
Wanneer u A4
, 8.5 × 11 of grotere papierformaten plaatst, trek dan het verlengstuk uit.
Hoofdstroomschakelaar
Als u de stroom wilt in- of uitschakelen, opent u het klepje van de hoofdstroomschakelaar en drukt u op de hoofdstroomschakelaar.
Rechterklep voor lade 2/Rechterklep voor lade 3
Open dit paneel om vastgelopen papier te verwijderen.
Onderste papierladen (lade 2, 3)
Optionele papierladen. Hier plaatst u het papier in.
Papierlade (lade 1)
Standaardpapierladen. Hier plaatst u het papier in.
Voorpaneel
U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.
Interne lade
Gekopieerd of afgedrukt papier en ontvangen faxpagina's worden hier afgeleverd.
Bedieningspaneel
Aanzicht vanaf de achter- en linkerkant
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Ethernet-interface
Gebruik de poort om het apparaat op het netwerk aan te sluiten of om de service voor beheer op afstand (Ricoh @Remote) via internet te gebruiken.
USB 2.0-interface type B
Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
TEL: connector voor een externe telefoon
Sluit een externe telefoon aan.
Line: connector voor G3-interface-eenheid
De lijn aansluiten om de fax te gebruiken.
Stroomaansluiting
Voor het aansluiten van de stroomkabel op het apparaat.
