Osien nimet ja toiminnot
- Älä tuki laitteen tuuletusaukkoja. Laitteen sisäosat voivat ylikuumentua ja aiheuttaa tulipalon.
Voit saada laitetta koskettaessasi staattisen iskun, joka on harmiton ihmisille. Lue lisätietoja täältä:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

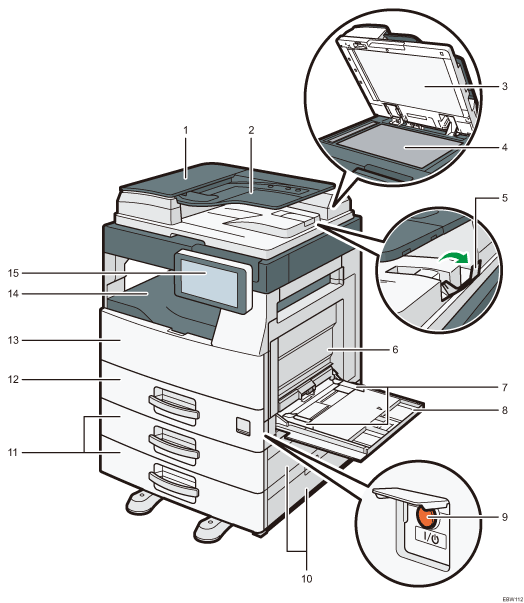

Etu- ja oikean puolen näkymä
Syöttölaitteen kansi
Voit poistaa tukkeutuneet paperit syöttölaitteesta avaamalla tämän kannen.
Syöttölaitteen taso
Kun laitat nipun alkuperäisiä tänne, syöttölaite syöttää alkuperäiset automaattisesti yksitellen.
Valotuslasin kansi
Laske kansi valotustasolle asetettujen alkuperäisten päälle.
Valotustaso
Laita alkuperäiskappaleet tähän kuvapuoli alaspäin.
Automaattisen syöttölaitteen tason paperituki
Vedä tämä paperituki ulos estääksesi yli B4- tai 81/2 × 14 -koon alkuperäiskappaleiden putoamisen.
Oikea kansi
Avaa tämä kansi paperitukoksen poistamiseksi. Jos haluat avata tämän kannen, avaa ensin ohisyöttötaso.
Paperin ohjaimet
Kun lisäät paperin ohisyöttötasolle, kohdista paperin kohdistimet reunojen kanssa.
Ohisyöttötaso
Käytä tasoa kopioitaessa tai tulostettaessa tarroille tai paperille, jota ei voi laittaa paperikasetteihin.
Paperin lisääminen ohisyöttötasolle
Vedä paperituki ulos, jos käytät paperia A4
, 8.5 × 11 tai suurempaa.
Päävirtakytkin
Käynnistä tai sammuta laite avaamalla päävirtakytkimen kansi ja painamalla päävirtakytkintä.
Kasetti 2 oikea kansi/Kasetti 3 oikea kansi
Avaa tämä kansi paperitukoksen poistamiseksi.
Alemmat paperikasetit (Kasetit 2, 3)
Lisävarusteiset paperikasetit. Laita paperi tänne.
Paperikasetti (kasetti 1)
Vakiopaperikasetit. Laita paperi tänne.
Etukansi
Avaa etukansi päästäksesi käsiksi laitteen sisäosiin.
Sisäinen kasetti
Kopioidut/tulostetut paperit ja vastaanotetut faksisivut luovutetaan tänne.
Käyttöpaneeli

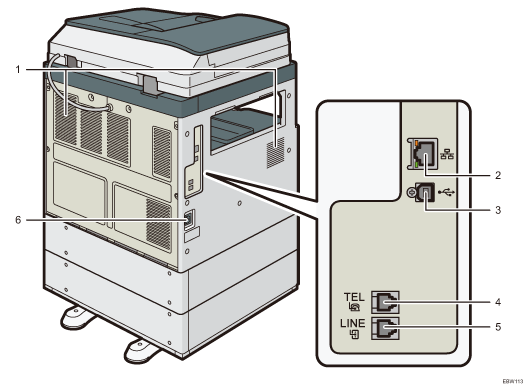

Takaa ja vasemmalta katsottuna
Tuuletusaukot
Laitteen sisäpuolella olevat tuuletusaukot estävät sisäosia ylikuumenemasta.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Ethernet-liitäntä
Portin avulla laite voidaan yhdistää verkkoon tai etähallintajärjestelmään (RICOH @Remote) internetin kautta.
B-tyypin USB2.0-liitäntä
Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
TEL: (ulkoisen puhelimen liitin)
Liitä ulkoinen puhelin.
Linja: G3-liitäntäyksikön liitin
Liitä linja faksikäyttöä varten.
Virtaliitin
Laitteen virtajohto liitetään tähän.
