Oversigt over maskinens dele og funktioner
- Blokér ikke maskinens udblæsningshuller. De indvendige dele kan blive overophedet og medføre brand.
Når du rører ved maskinen, kan du få et statisk elektrisk stød, som er uskadelig for mennesker. Der henvises til følgende:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html for yderligere oplysninger

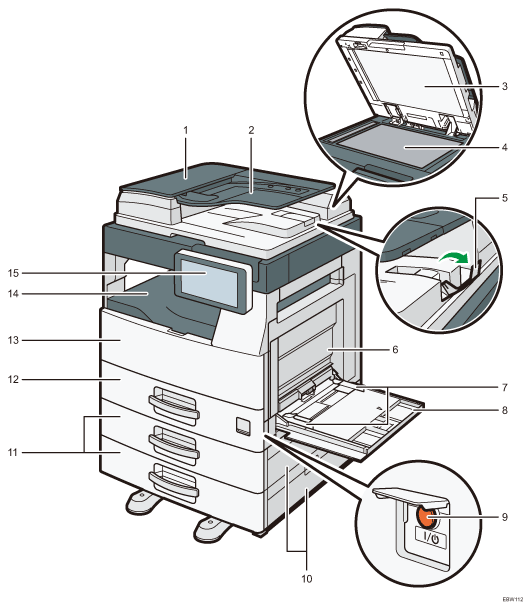

Maskinens forside og højre side
ADF-låge
Åbn lågen for at fjerne originaler, der sidder fast i ADF'en.
Indbakke til ADF
Hvis der lægges en stak originaler i her, indfører ADF'en automatisk originalerne en ad gangen.
Glaspladelåg
Sænk låget ned over originaler, der er placeret på glaspladen.
Glasplade
Placér originaler med forsiden nedad her.
ADF-bakkeforlænger
Træk denne ud for at hindre, at ark i større formater end B4 eller 81/2 falder ud.
Højre låge
Åbn denne låge for at fjerne fastklemt papir. For at åbne dette låg skal bypassbakken først åbnes.
Papirstyr
Papirstyrene i bypassbakken skal tilpasses til det ilagte papir.
Bypassbakke
Brug bakken til at kopiere eller udskrive på labelark eller papir, der ikke kan lægges i papirkassetterne.
Ilægning af papir i bypassbakken
Hvis der ilægges A4
, 8,5 × 11 eller papir i større format, træk forlængeren ud.
Hovedafbryder
Åbn dækslet og tryk på hovedafbryderen for at tilslutte eller afbryde strømmen.
Kassette 2, højre låge/kassette 3, højre låge
Åbn denne låge for at fjerne fastklemt papir.
Ekstrakassetter (kassette 2, 3)
Valgfrie papirkassetter. Ilæg papir her.
Papirkassette (kassette 1)
Standardkassetter. Ilæg papir her.
Frontlåge
Åbn denne for at få adgang til maskinens indvendige dele.
Intern bakke
Kopierede/udskrevne dokumenter og modtagne faxmeddelelser leveres her.
Betjeningspanel

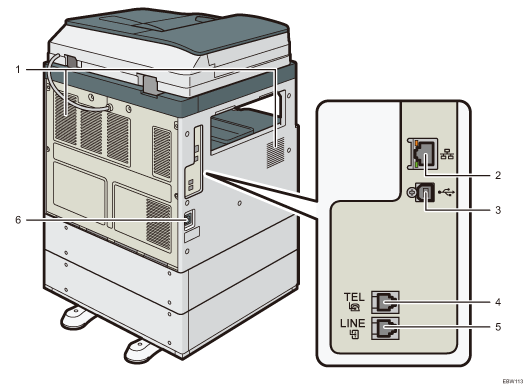

Maskinens bagside og venstre side
Ventilationshuller
Forhindrer overophedning af maskinens indvendige dele.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Ethernet interface
Port til netværkstilslutning eller fjernstyring via internettet (RICOH @Remote).
USB 2.0-interface type B
Port til tilslutning af computer med USB-kabel.
TEL: stik til ekstern telefon
Tilslut en ekstern telefon.
Line: Stik til G3-interfaceenhed
Tilslut linjen til faxbrug.
Strømstik
Tilslut strømkablet til maskinen.
