横幅纸卡纸时
解决方案因发生的卡纸而异。请参阅满足所有条件的参考方案。
情况 |
参考 |
|---|---|
|
|
|
|
|
|
|
|
|
|
|

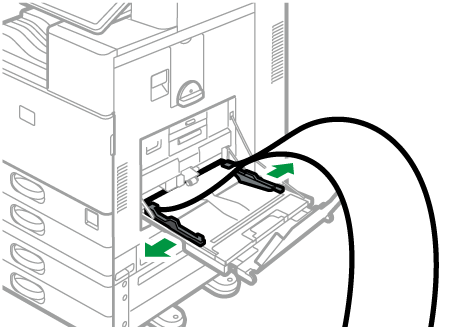

横幅纸装在连接至手送台的横幅纸导板上。
向外滑出纸张导板。
向上推动机器右侧的把手以打开右盖。
用手托住右盖并将其缓慢打开。

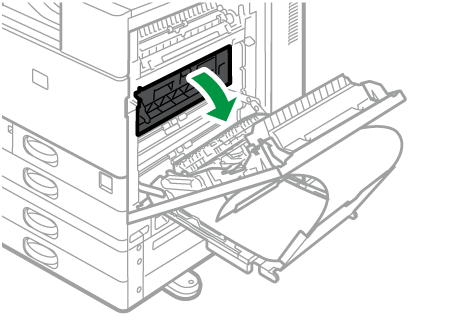

打开导板B。

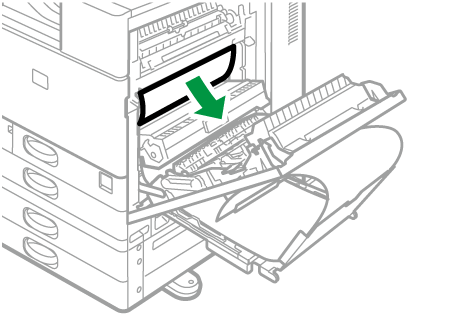

向下拉动纸张以从定影单元的下方取出纸张。
合上导板B。

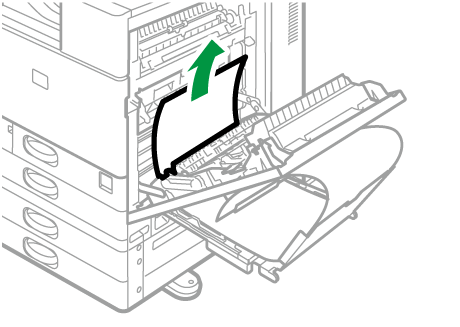

向上拉动从机器和双面单元之间送入的纸张以取出卡纸。
关闭右盖。

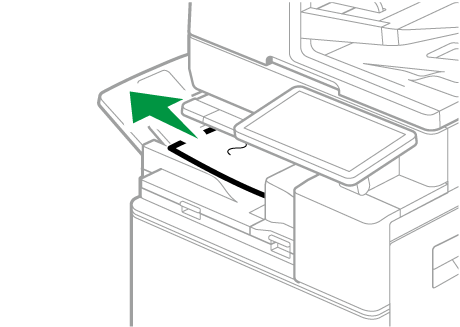

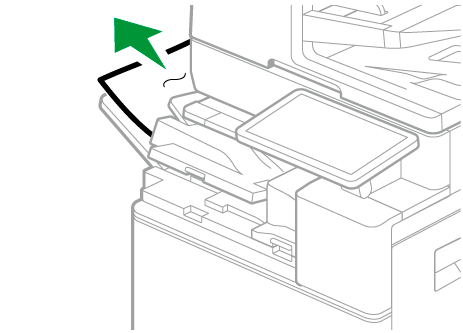

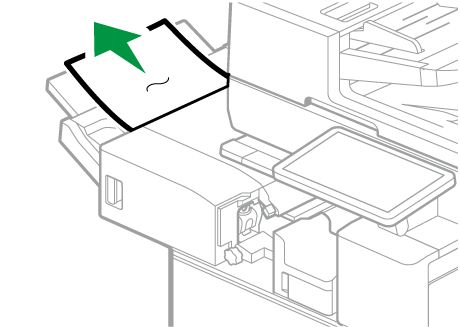

取出从出口输出的纸张。
纸张卡在机器和分页装订器之间时，请遵循纸张在机器内卡住的流程，而非本流程。
从机器取出卡住横幅页将分页装订器滑到左侧。

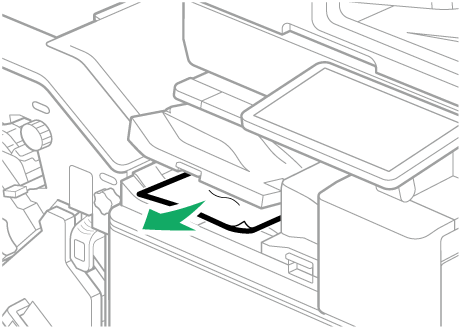

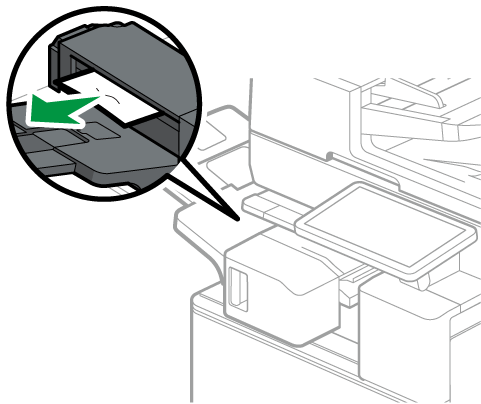

从出口取出卡纸。
将分页装订器滑到右侧以将其回退到其原稿位置。
纸张卡在机器和分页装订器之间时，在执行本流程之前，从机器取出卡住的纸张。
从机器取出卡住横幅页

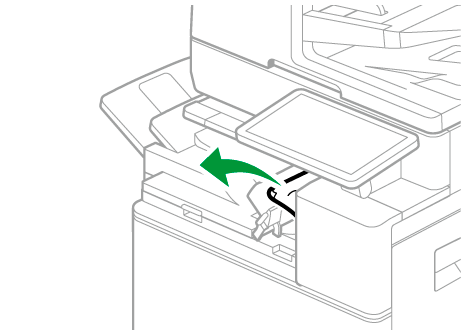

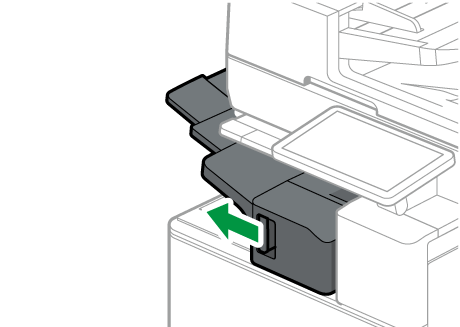

使用分页装订器手柄将分页装订器滑到左侧。

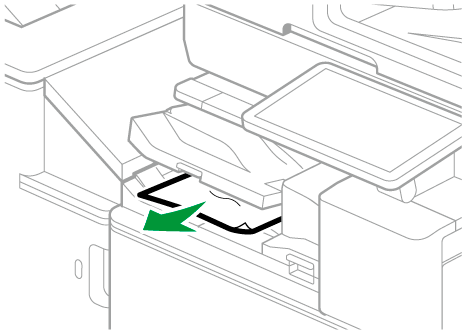

从出口取出卡纸。
将分页装订器滑到右侧以回退到原稿位置。
D1 亮起时（外部送纸器）
从出口取出纸张。
纸张卡在机器和分页装订器之间时，请遵循纸张在机器内卡住的流程，而非本流程。
从机器取出卡住横幅页取出卡纸。
D2 亮起时（外部送纸器）

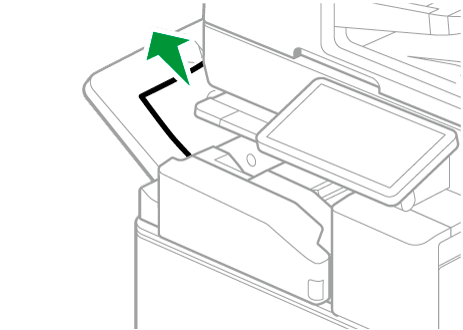

从出口取出纸张。
纸张卡在机器和分页装订器之间时，请遵循纸张在机器内卡住的流程，而非本流程。
从机器取出卡住横幅页打开外部送纸器盖板（左）。
取出卡纸。
关闭盖板。
取出输出的纸张。
纸张卡在机器和分页装订器之间时，请遵循纸张在机器内卡住的流程，而非本流程。

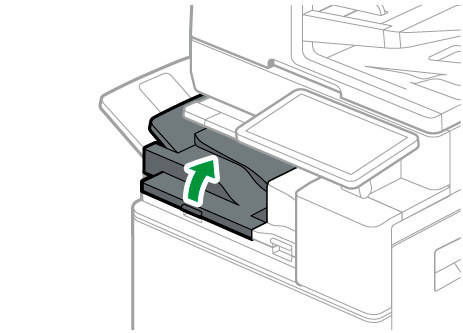

从机器取出卡住横幅页打开内部多折单元前盖板。

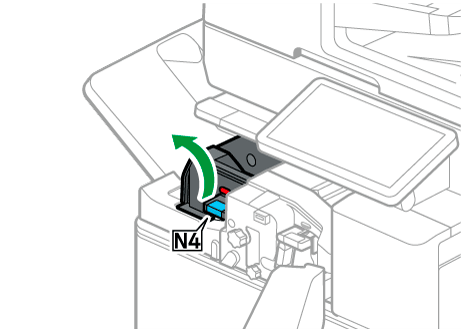

握住 N4 并打开单元。

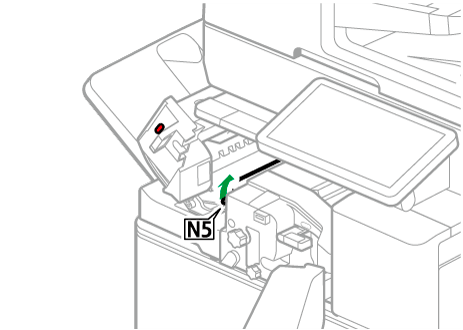

打开 N5 导板。
取出卡纸。
关闭 N5 导板。
握住 N4 并关闭单元。
关闭前盖。
D1 亮起时 （桥接器）

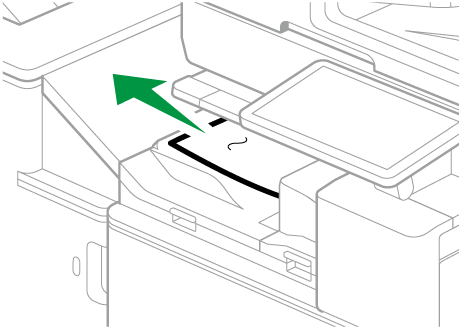

取出输出的纸张。
纸张卡在机器和分页装订器之间时，请遵循纸张在机器内卡住的流程，而非本流程。
从机器取出卡住横幅页取出卡纸。
D2 亮起时 （桥接器）

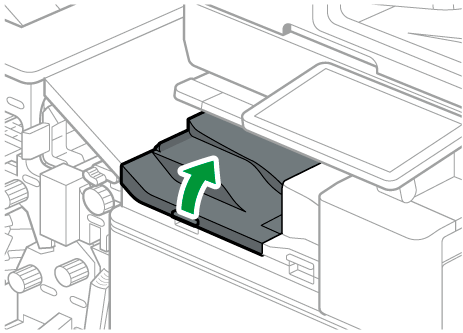

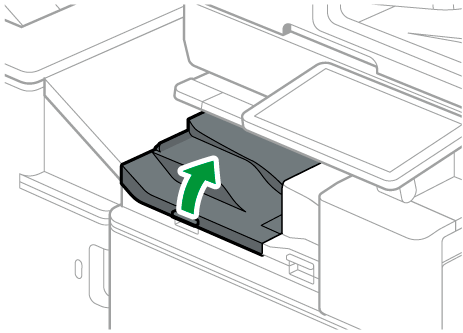

打开桥接器盖板（左）。
取出卡纸。
关闭盖板。
纸张卡在机器和分页装订器之间时，在进行本流程之前，从机器取出卡住的纸张。
从机器取出卡住横幅页
对于IM C2010/C2010A/C2510/C2510A，当分辨率为1200dpi时，厚度为[厚纸 1]或更厚的纸张将传送到内部纸盘1。您无法向Finisher SR3320或Booklet Finisher SR3330传送纸张。
对于IM C2010/C2010A/C2510/C2510A，当安装内部多重折叠单元时，您无法使用宽度超过297毫米（11.7英寸）的标题页。
对于IM C2010/C2010A/C2510/C2510A，当分辨率为1200dpi时，厚度为[厚纸 1]或更厚的纸张将传送到内部纸盘1。您无法向Finisher SR3320或Booklet Finisher SR3330传送纸张。
对于IM C2010/C2010A/C2510/C2510A/C7010，在安装内部多重折叠单元时，您不能使用宽度超过 297 毫米（11.7 英寸）的横幅纸。
拉动分页装订器的把手以打开前盖板。
打开桥接器或内部多折单元。
安装了桥接器时

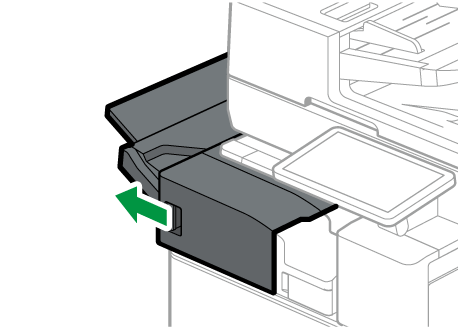

打开桥接器盖板（左）。
安装了内部多折单元时

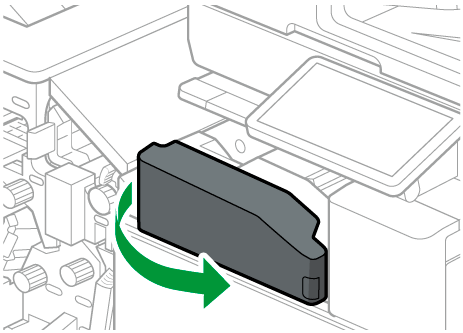

打开内部多折单元前盖板。

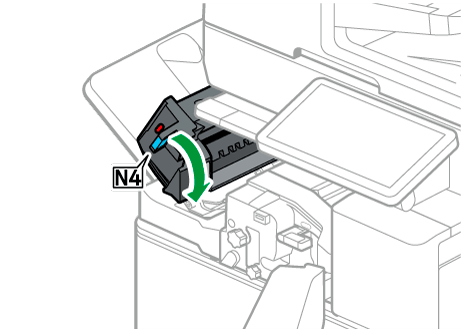

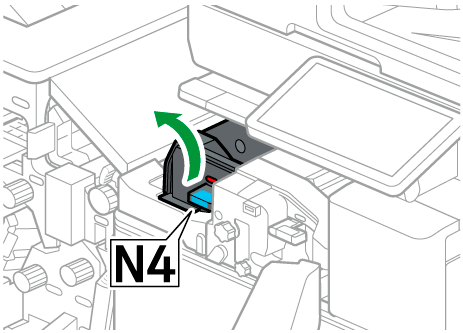

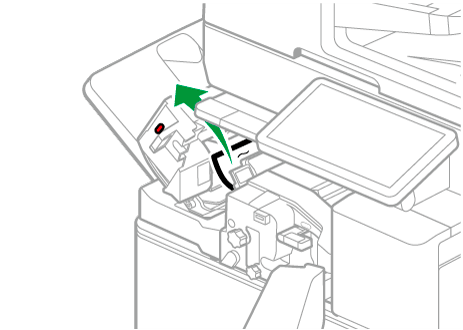

握住 N4 并打开单元。

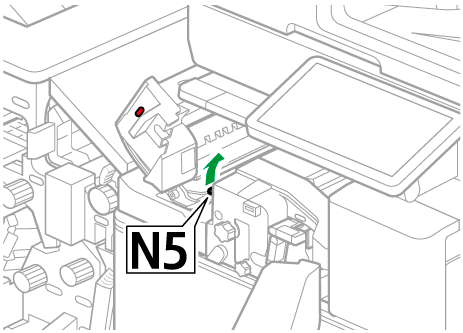

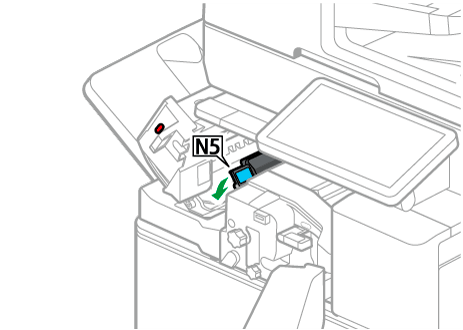

打开 N5 导板。

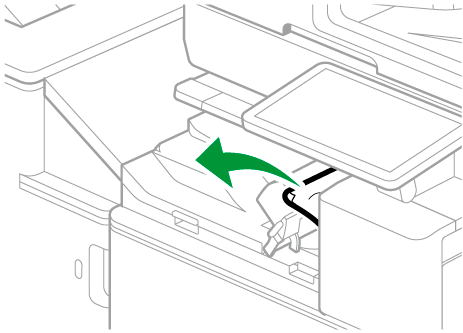

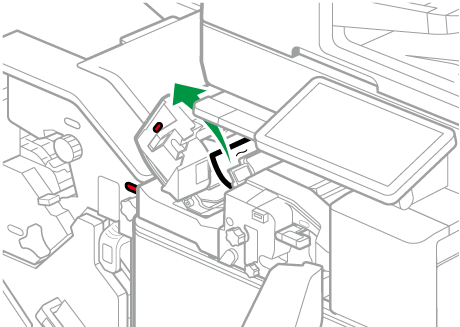

取出纸张。
当安装有Finisher SR3340或Booklet Finisher SR3350时

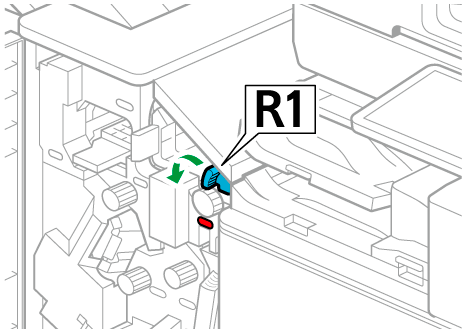

打开 R1 导板。

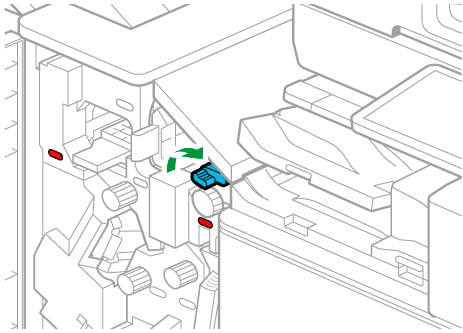

逆时针旋转分页装订器 N2。

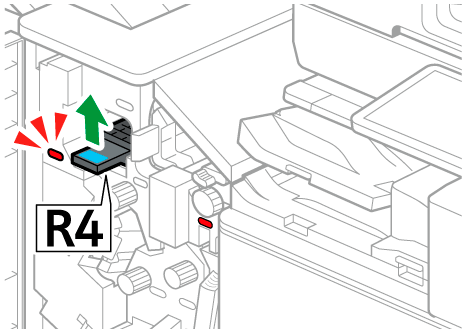

当只有Finisher SR3340或Booklet Finisher SR3350出现卡纸问题时，请向上拉R4。

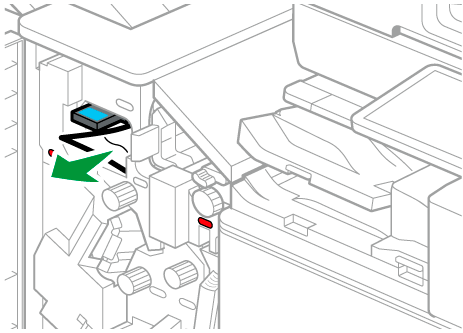

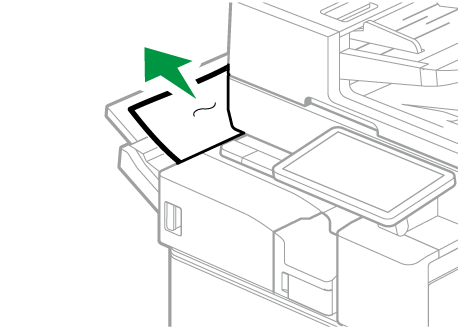

拉出纸张。
关闭分页装订器 R1 导板。
当安装有Finisher SR3320或Booklet Finisher SR3330时。
逆时针旋转旋钮。

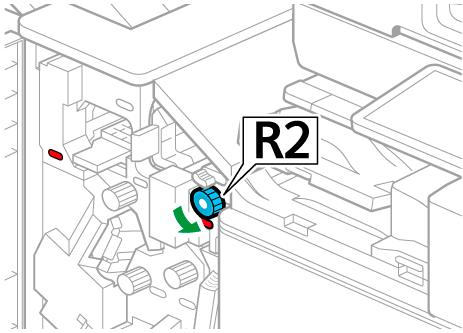

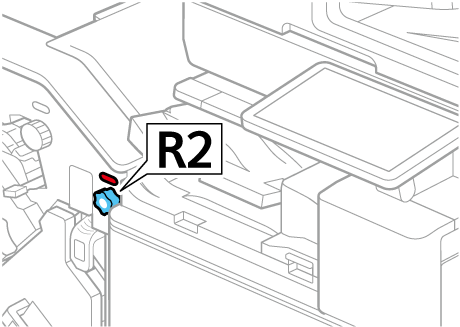

当除了Finisher SR3320或Booklet Finisher SR3330还有其他位置也出现卡纸问题时，请逆时针旋转装订器R2。

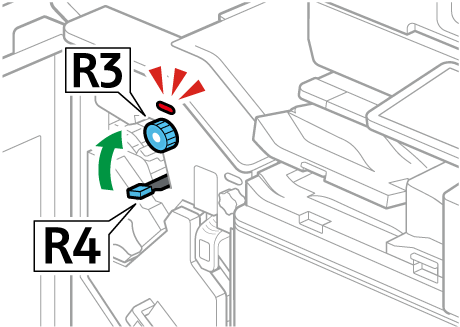

当只有Finisher SR3320或Booklet Finisher SR3330出现卡纸问题时，请逆时针旋转装订器R3，然后向上拉动R4。
拉出纸张。
安装了桥接器时
安装了内部多折单元时
关闭桥接器或内部多折单元。
安装了桥接器时
关闭桥接器盖板。
安装了内部多折单元时

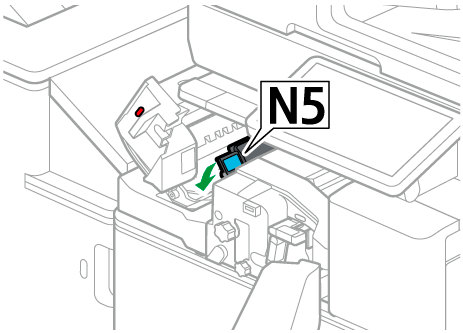

关闭内部多折单元的 N5 导板。

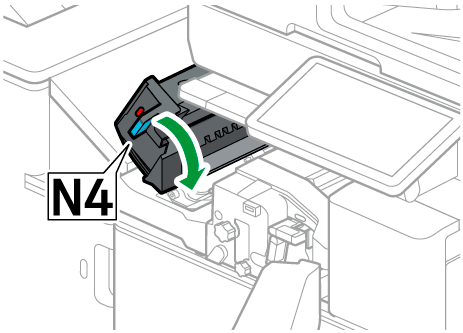

握住 N4 并关闭内部多折单元。
关闭内部多折单元前门。
推动分页装订器前盖板以关闭分页装订器。
以下条件适用时，从桥接器取出卡纸。
机器安装有Finisher SR3340或Booklet Finisher SR3350，桥接单元发生卡纸。
机器安装有Finisher SR3320或Booklet Finisher SR3330，机器和桥接单元之间发生卡纸。
从桥接单元取出横幅卡纸
