组件名称与功能指南

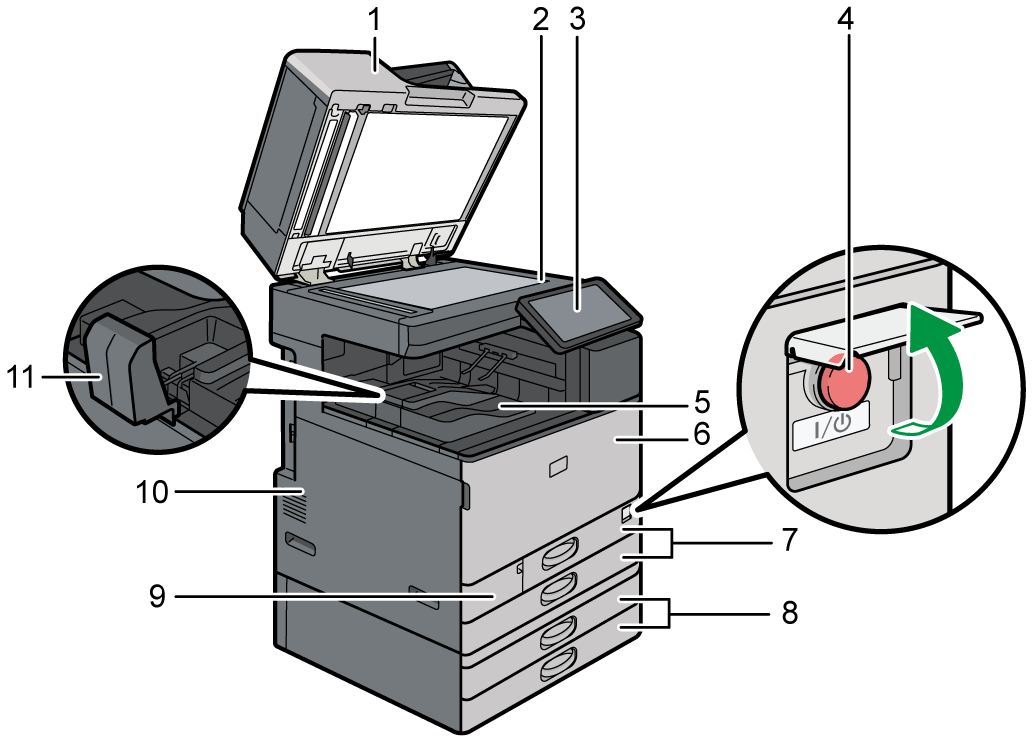

1. 曝光玻璃盖/自动送稿器（ADF）
   放低盖子，压住曝光玻璃上的原稿。
   如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。
   ARDF 是会以一次一面来扫描原稿的两面的 ADF。
   单步双面扫描 ADF 是可同时扫描原稿的两面的 ADF。
   在自动送稿器 (ADF) 中放置放置原稿

2. 曝光玻璃
   将原稿面朝下放在此处。
   将原稿放在曝光玻璃上

3. 控制面板
   控制面板的名称及功能

4. 主电源开关
   要打开和关闭电源，请打开主电源开关的盖子并按主电源开关。
   打开和关闭电源

5. 内纸盘1
   复印/打印的纸张和传真消息输送到此处。并且纸张会输出到内纸盘内部的纸架下方。

   请参见“支持的输出纸盘”获取关于打印纸的输出纸盘的相关信息。

6. 前盖
   打开以更换碳粉盒。
   更换碳粉

7. 纸盘组（纸盘1-2）
   标准纸盘组。在此处装纸。
   将纸张装入纸盘

8. 下纸盘组
   可选纸盘组。在此处装纸。
   将纸张装入纸盘

9. 前下盖
   打开它可以更换废碳粉瓶。
   更换废粉瓶

10. 通风口
    防止过热。
    在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。

11. 内部进纸器导轨
    打开导板以防止已打印的纸张掉落。

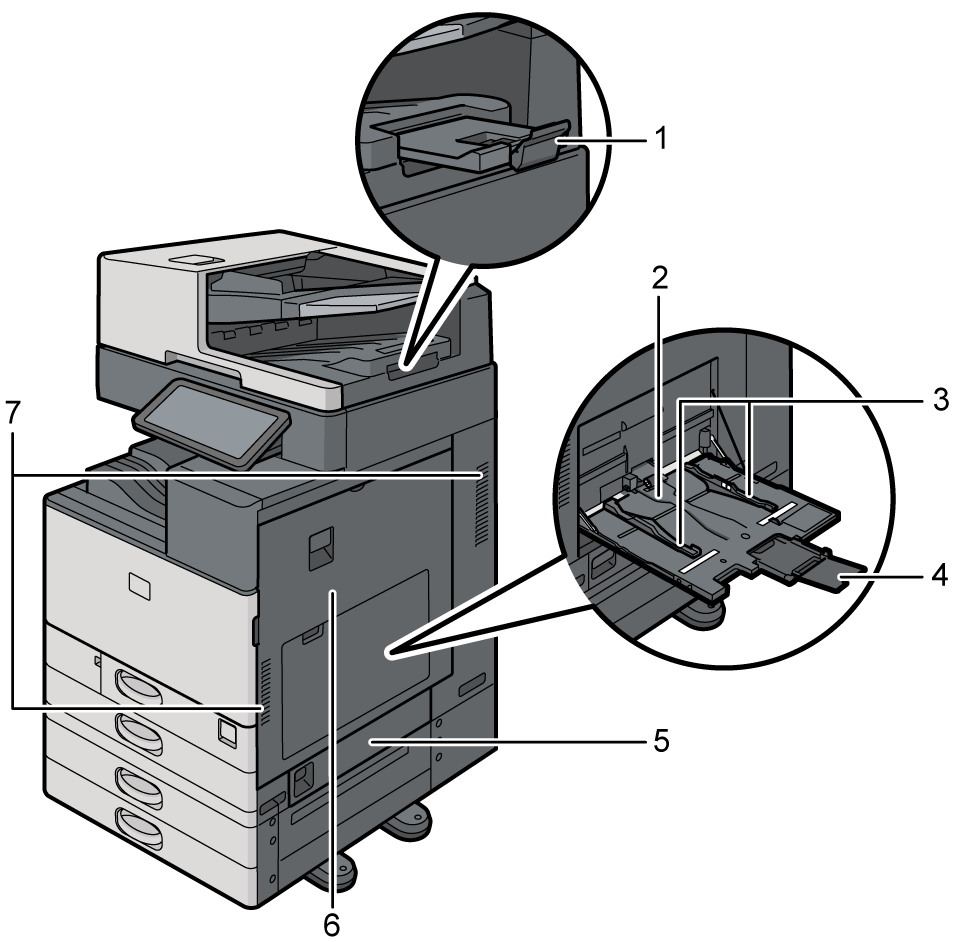

1. ADF 纸盘延伸板
   拉出这个延伸板，以防止尺寸大于B4 JIS或8¹/₂ × 14的原稿滑落。

2. 手送台
   用于在不干胶标签或那些无法装入送纸器的纸张上进行复印或打印。
   将纸张装入手送台

3. 纸张导板
   将纸张装入手送台时，请确保纸导板与纸张对齐持平。

4. 延伸板
   将大于 A4, 8¹/₂ × 11 的纸张装入旁路送纸器时，拉出此延伸板。

5. 右下盖
   打开此盖取出卡住的纸张。

6. 右盖
   打开此盖取出卡住的纸张。

7. 通风口
   防止过热。
   在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。

IM C2010/C2010A/C2510/C2510A/C2519J/GS4020c/GS4025c/C3010/C3010A/C3510/C3510A/C3519J/GS4030c/C4510/C4510A/C5510/C5510A/GS4045c/C6010/GS4160c

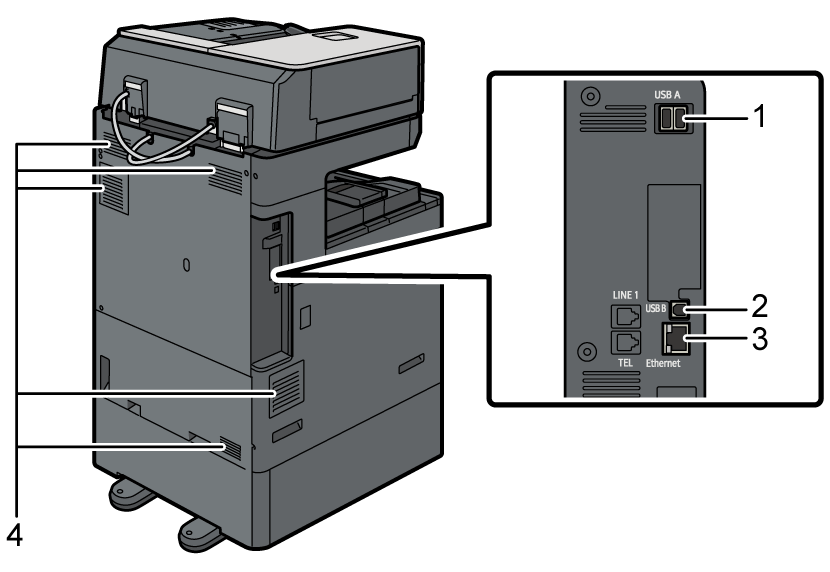

1. A 型 USB2.0 接口
   本机不使用此接口。

2. B 型 USB2.0 接口
   这个端口用于通过USB电缆连接机器和计算机。

3. 以太网接口
   这个端口用于将机器连接到网络，或通过 Internet 使用远程管理服务（@Remote）。

4. 通风口
   防止过热。
   在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。

IM C7010

1. A 型 USB2.0 接口
   本机不使用此接口。

2. B 型 USB 接口
   这个端口用于通过USB电缆连接机器和计算机。

• • （主要为欧洲和亚洲）/（主要为北美）
    提供 B 型 USB3.2 Gen1 接口。（除了中国。）

  • （中国）
    提供 B 型 USB2.0 接口。

3. 以太网接口
   这个端口用于将机器连接到网络，或通过 Internet 使用远程管理服务（@Remote）。

4. 通风口
   防止过热。
   在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。
