Colocar papel na bandeja de papel

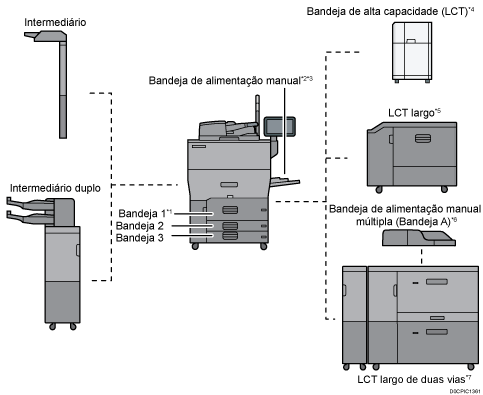

O método para colocar papel varia de acordo com o tipo de bandeja.
- Ao substituir papel ou remover papel atolado, tenha cuidado para não prender os dedos nem feri-los.
*1 A unidade da bandeja A3/11 × 17 pode ser fixada.
*2 A bandeja guia de papel para banner pode ser fixada.
*3 Isto fica indisponível se o LCT largo de duas bandejas estiver fixado.
*4 A unidade de extensão do LCT pode ser fixada.
*5 A bandeja guia da folha de banner pode ser fixada.
*6 A bandeja múltipla de folha de banner de alimentação manual (Bandeja A) pode ser fixada.
*7 A bandeja de folha de banner do LCT largo de duas bandejas pode ser fixado.
Antes de colocar papel em uma bandeja, verifique o tamanho e o tipo do papel que pode ser carregado na bandeja e confirme o tamanho do papel que é automaticamente detectado.
Quando colocar papel de um tamanho que não é automaticamente detectado, especifique o tamanho do papel em [Defs. da bandeja de papel].
Especificação do tamanho do papel que não é automaticamente detectado
Verifique a definição de papel antes de imprimir. Se o papel diferir da definição do papel, um erro de incompatibilidade ocorrerá quando você imprimir.
Endireite o papel enrolado ou deformado antes de colocá-lo.
Quando colocar papel em uma bandeja contendo algumas folhas de papel, é possível que várias folhas sejam alimentadas de uma vez da bandeja. Retire todas as folhas, ventile-as e coloque-as novamente na bandeja.
Pode ser ouvido um ruído de atrito entre as folhas. Isto não é um defeito.
Não coloque papel sobre a marca de limite.
Ventilar o papel
Se você colocar papel cuchê, papel de etiqueta, transparências ou papel grosso de 150,1–360,0 g/m2 (55,1 lb. Capa–198,0 lb. Índice), é importante ventilar bem as folhas do papel. Poderá ocorrer falha na alimentação se o papel não for devidamente ventilado. Se o equipamento alimentar várias folhas de papel em conjunto ou não alimentar papel, ventile o papel e volte a colocá-lo no equipamento.
Ventile a pilha de papel folheando-a rapidamente.
Segurando as bordas menores, dobre a pilha para frente e para trás para criar espaço entre as folhas. Repita esse procedimento várias vezes.
Certifique-se de que exista espaço entre as folhas.
Segure a pilha de papel com as duas mãos e bata com as extremidades longas e curtas do papel em uma superfície plana para alinhar as folhas.
Colocar papel na bandeja 1
(essencialmente Europa e Ásia)
A bandeja 1 suporta apenas papel A4
. Se quiser imprimir no tamanho 81/2 × 11 a partir da bandeja 1, entre em contato com a assistência técnica.
(essencialmente América do Norte)
A bandeja 1 suporta apenas papel 81/2 × 11 . Se desejar imprimir em A4 a partir da bandeja 1, entre em contato com a assistência técnica.
Quando o papel colocado no lado direito da bandeja 1 acabar, o papel do lado esquerdo será automaticamente deslocado para a direita. Não puxe a bandeja 1 enquanto a mesma estiver a deslocar o papel; aguarde até que a bandeja pare de fazer barulho.
Puxe cuidadosamente a bandeja de papel para fora até parar.
Endireite o papel e coloque-o com o lado de impressão virado para baixo.
Ao colocar papel no lado direito da bandeja, coloque o papel de modo que sua borda direita fique nivelada com o lado direito da bandeja.
Ao colocar papel no lado esquerdo da bandeja, coloque o papel de modo que sua borda esquerda fique nivelada com o lado esquerdo da bandeja.
Ao colocar papel do lado esquerdo da bandeja, coloque no mínimo 30 folhas.
Bandeja completamente aberta
Metade esquerda da bandeja aberta
Não coloque papel sobre a marca de limite.
Empurre cuidadosamente a bandeja de papel para dentro até parar.
Especifique as definições de papel.
Você pode colocar papel mesmo que a bandeja 1 esteja em uso. Não há problema em puxar a metade esquerda da bandeja enquanto a bandeja 1 estiver em uso.
Colocar papel na unidade de bandeja A3/11 × 17
(essencialmente Europa e Ásia)
Se você fixar a unidade da bandeja A3/11 × 17 à Bandeja 1, ela só poderá utilizar papel A3
. Se quiser imprimir no formato A4, B4 JIS, 11 × 17, 81/2 × 14 ou 81/2 × 11, entre em contato com a assistência técnica.
(essencialmente América do Norte)
A unidade de bandeja A3/11 × 17 só pode utilizar papel A3. Se desejar imprimir em papel A3, A4, B4 JIS, 81/2 × 14 ou 81/2 × 11, entre em contato com a assistência técnica.
Certifique-se de que as extremidades do papel estejam alinhadas à direita.
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Endireite o papel e coloque-o com o lado de impressão virado para baixo.
Não coloque papel sobre a marca de limite.
Empurre cuidadosamente a bandeja de papel para dentro até parar.
Especifique as definições de papel.
Colocar papel nas Bandejas 2 e 3
As bandejas de papel podem ser colocadas da mesma maneira.
No procedimento do exemplo a seguir, o papel é colocado na bandeja 2.
Para usar o papel cuchê, é necessária a unidade de rolo de alimentação opcional.
Certifique-se de que as extremidades do papel estejam alinhadas à direita.
Se a bandeja de papel for empurrada com muita força para ser colocada no lugar, as guias laterais da bandeja podem sair da posição.
Quando colocar um número reduzido de folhas, certifique-se de que não apertar muito as guias laterais. Se as guias laterais ficarem muito comprimidas contra o papel, as extremidades poderão enrugar, o papel poderá atolar ou, se a gramatura for de 52,3 a 65,9 g/m2 (14,0-17,9 lb Bond), o papel poderá apresentar vincos.
Não coloque papel sobre a marca de limite. Se colocar papel acima da marca limite, as imagens impressas poderão ficar inclinadas ou poderá ocorrer atolamento de papel.
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Se houver algum papel colocado, remova-o.
Libere a trava na guia lateral.
Afrouxe os parafusos que mantêm a posição das guias laterais.
Enquanto pressiona a alavanca de liberação da guia lateral, deslize as guias laterais para fora.
Mantendo pressionada a alavanca de liberação da guia lateral, deslize-a para fora.
Endireite o papel e coloque-o com o lado de impressão virado para baixo.
Não coloque papel sobre a marca de limite.
Alinhe as guias traseiras e laterais cuidadosamente, encostando-as ao papel colocado.
Certifique-se de que não exista espaço entre o papel e as guias laterais ou final.
Ao carregar papel fino, mantenha um espaço de 0,5 mm entre o papel e cada guia lateral. Se o espaço for muito largo, pode ocorrer enrugamento.
Gire lentamente os parafusos para apertá-los.
Trave novamente as guias laterais.
Empurre cuidadosamente a bandeja de papel para dentro até parar.
Especifique as definições de papel.
Você pode colocar envelopes nas bandejas 2 e 3. Coloque-os na orientação correta.
Colocar papel com aba nas bandejas 2 e 3
Ao colocar papel com aba, utilize sempre o suporte (opcional) de papel com aba.
Coloque o papel com abas de modo que o lado com a aba fique virado para o suporte de papel com aba.
Ao pressionar a alavanca de liberação, ajuste a posição da guia final de forma que o suporte de papel com aba se ajuste ao papel com aba.
Especifique as definições de papel antes de começar a imprimir.
Colocar papel na bandeja de alimentação manual
Utilize a bandeja de alimentação manual para transparências, etiquetas adesivas, papel translúcido e papéis que não podem ser colocados em bandejas de papel.
O número máximo de folhas que você pode colocar de uma vez depende do tipo de papel.
Tamanhos e tipos de papel recomendados
Não coloque papel sobre a marca de limite. Se você colocar papel acima da marca limite, a imagem da impressão poderá ficar inclinada ou poderá ocorrer atolamento de papel.
Abra a bandeja de alimentação manual.
Puxe o extensor para fora quando colocar papel maior do que A4 ou 81/2 × 11.
Libere as travas nas duas guias de papel.
Insira o papel o máximo possível no equipamento com o lado de impressão voltado para cima.
Antes de carregar as folhas de papel, ventile-as para evitar que várias folhas colem umas nas outras e não sejam alimentadas de uma só vez.
Quando colocar envelopes ou papel timbrado, confirme a orientação, a frente e o verso ou a localização das abas.
Orientação do envelope e status recomendado
Colocar papel de orientação fixa ou papel com impressão nos 2 lados

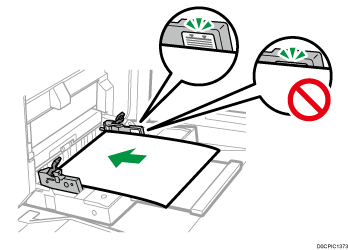

Coloque os dedos nas dobradiças nas guias de papel dianteira e traseira e alinhe as guias de papel de acordo com o tamanho do papel.
Se as guias não estiverem devidamente encostadas ao papel, as imagens poderão ficar inclinadas ou poderão ocorrer atolamentos de papel.
Segurando as guias de papel com as mãos, trave-as novamente.
Certifique-se de que o total de espaços entre o papel e as guias de papel dianteira e traseira não exceda 0,75 mm (0,03 polegadas).
Especifique as definições de papel.
Para colocar papel na bandeja de alimentação manual, é melhor orientar o papel na direção de
.Alguns tipos de papel poderão não ser detectados corretamente quando colocados na bandeja de alimentação manual. Se isso acontecer, retire o papel e coloque-o novamente na bandeja de alimentação manual.
Não será necessário puxar o extensor para fora se a bandeja de guia de folha de banner estiver instalada.
Para carregar papel com comprimento horizontal superior a 487,7 mm (19,20 polegadas), é necessária a bandeja múltipla de folha de banner de alimentação manual ou a bandeja guia de folha de banner.
Colocar papel na bandeja de folhas de banner de alimentação manual múltipla
Colocar papel com aba na bandeja de alimentação manual
Ao colocar separadores, eles devem ficar com a face voltada para cima.
Especifique as definições de papel antes de começar a imprimir.
Visão geral das definições de papel
Colocar papel na bandeja de folhas de banner de alimentação manual múltipla
A bandeja múltipla de folha de banner de alimentação manual pode ser fixada à bandeja de alimentação manual. Isso permite colocar papel com dimensão horizontal de 487,8 mm ou superior na bandeja de alimentação manual.
Puxe a bandeja múltipla de folha de banner de alimentação manual para fora.
Depois de puxar a bandeja múltipla de folha de banner de alimentação manual, eleve-a até encaixá-la.
Eleve a bandeja múltipla de folha de banner de alimentação manual até que ela fique a um ângulo de cerca de 60 graus em relação ao chão.
Abra o extensor.
Libere as travas nas duas guias de papel.
Mova as guias de papel do mesmo modo quando coloca papel na bandeja de alimentação manual.
Insira o papel o máximo possível no equipamento com o lado de impressão voltado para cima.
Coloque os dedos nas dobradiças nas guias de papel dianteira e traseira e alinhe as guias de papel de acordo com o tamanho do papel.
Se as guias não estiverem devidamente encostadas ao papel, as imagens poderão ficar inclinadas ou poderão ocorrer atolamentos de papel.
Segurando as guias de papel com as mãos, trave-as novamente.
Certifique-se de que o total de espaços entre o papel e as guias de papel dianteira e traseira não exceda 0,75 mm (0,03 polegadas).
Especifique as definições de papel.
Fechar a bandeja múltipla de folha de banner de alimentação manual
Puxe ligeiramente o extensor para cima e, em seguida, dobre-o no equipamento.
Eleve a bandeja múltipla de folha de banner de alimentação manual na direção do equipamento até encaixar e, em seguida, incline-a para o lado oposto.
Empurre a bandeja múltipla de folha de banner de alimentação manual para a sua posição original.
Colocar papel na bandeja guia de folha de banner
A bandeja guia da folha de banner pode ser fixada ao LCT largo. Isso permite colocar papel com dimensão horizontal de 487,8 mm ou superior na bandeja de alimentação manual.
- Se você abrir a bandeja de alimentação manual quando houver uma bandeja de guia de folha de banner instalada, não coloque as mãos na parte frontal nem traseira do local indicado pela etiqueta da bandeja de guia de folha de banner. Caso contrário, os dedos poderão ficar presos, resultando em ferimentos.
Abra a bandeja de alimentação manual.
Tome cuidado para não prender as mãos entre a bandeja de alimentação manual e a bandeja guia de folha de banner.
Libere as travas nas duas guias de papel.
Mova as guias de papel do mesmo modo quando coloca papel na bandeja de alimentação manual.
Insira o papel o máximo possível no equipamento com o lado de impressão voltado para cima.
Para colocar papel na bandeja guia de folha de banner, coloque-o sobre a linha de união da bandeja de alimentação manual e da bandeja de guia de folha de banner.
Coloque os dedos nas dobradiças nas guias de papel dianteira e traseira e alinhe as guias de papel de acordo com o tamanho do papel.
Se as guias não estiverem devidamente encostadas ao papel, as imagens poderão ficar inclinadas ou poderão ocorrer atolamentos de papel.
Segurando as guias de papel com as mãos, trave-as novamente.
Certifique-se de que o total de espaços entre o papel e as guias de papel dianteira e traseira não exceda 0,75 mm (0,03 polegadas).
Especifique as definições de papel.
Colocar papel na bandeja de alimentação manual múltipla (bandeja A)
O número máximo de folhas que você pode colocar de uma vez depende do tipo de papel. Não coloque papel sobre a marca de limite. Se colocar papel acima da marca limite, as imagens impressas poderão ficar inclinadas ou poderá ocorrer atolamento de papel. Para obter mais informações sobre o número máximo de folhas que podem ser colocadas para cada tipo de papel, veja o seguinte:
Certifique-se de que as extremidades do papel estejam alinhadas à esquerda.
Quando colocar um número reduzido de folhas, certifique-se de que não apertar muito as guias laterais. Se as guias laterais ficarem muito comprimidas contra o papel, as bordas poderão enrugar, o papel poderá atolar ou, se a gramatura for de 52,3 a 63,0 g/m2 (14,0-16,9 lb Contínuo), o papel poderá enrugar.
Ajuste as guias laterais ao formato do papel e, em seguida, alinhe o papel aos cantos e coloque-o com o lado da impressão virado para cima.
Não coloque papel sobre a marca de limite.
Ajuste a guia final.
Guia final
Extensor
Para remover a guia final, deslize-a até a direita pressionando o tampo.
Pressione o botão do elevador na bandeja de alimentação manual múltipla (bandeja A).
A luz do botão do elevador pisca enquanto a bandeja sobe e permanece acesa quando a bandeja para.
Pressione o botão do elevador para descer a bandeja se quiser adicionar papel ou remover papéis atolados.
Especifique as definições de papel.
Puxe o extensor ao colocar papel A4
, 81/2 × 11 ou folhas maiores na bandeja de alimentação manual múltipla (bandeja A).O papel timbrado deve ser colocado em uma orientação específica.
Colocar papel de orientação fixa ou papel com impressão nos 2 lados
É possível colocar envelopes na bandeja de alimentação manual múltipla (bandeja A). Os envelopes devem ser carregados em uma orientação específica.
Especifique os tamanhos de papel que não são detectados automaticamente.
Especificação do tamanho do papel que não é automaticamente detectado
Colocar papel com aba na bandeja de alimentação manual múltipla (bandeja A)
Ao colocar papel com aba, utilize sempre a guia de ajuste. As guias devem ser ajustadas à direita da bandeja de alimentação manual múltipla (bandeja A)
Especifique as definições de papel antes de começar a imprimir.
Visão geral das definições de papel
Guia de ajuste
Guia final
Colocar papel na bandeja de grande capacidade (LCT)
(essencialmente Europa e Ásia)
A LCT suporta apenas papel A4. Se quiser imprimir em 81/2 × 11 ou B5 JIS a partir da LCT, entre em contato com a assistência técnica.
(essencialmente América do Norte)
A LCT suporta apenas papel 81/2 × 11. Se desejar imprimir em A4 ou B5 JIS a partir da LCT, entre em contato com a assistência técnica.
A unidade de extensão é necessária para colocar A4, B4 JIS, 81/2 × 14 ou 81/2 × 11.
Certifique-se de que as extremidades do papel estejam alinhadas à esquerda.
Verifique se o papel na bandeja de papel não está em uso e, em seguida, abra a tampa superior da LCT.
Coloque papel na bandeja correspondente, com o lado a ser impresso virado para cima.
Não coloque papel sobre a marca de limite.
Pressione a tecla [Para baixo].
A tecla pisca enquanto a placa inferior estiver se movendo para baixo.
Coloque o papel repetindo as etapas 2 e 3.
Feche a tampa superior da LCT.
Especifique as definições de papel.
Colocar papel no LCT largo
Podem ser colocados vários tamanhos de papel na bandeja LCT larga, ajustando as posições das guias laterais e da guia final.
Certifique-se que as extremidades do papel estejam alinhadas à esquerda.
Ao colocar papel translúcido, sempre utilize papel granulado e defina a orientação do papel de acordo com a granulação.
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Se houver algum papel colocado, remova-o.
Afrouxe os parafusos que mantêm a posição das guias laterais.
Segurando as partes marcadas das guias laterais, deslize as guias para fora.
Enquanto pressiona o botão de liberação da guia final, deslize a guia final para fora.
Coloque o papel na bandeja com o lado a ser impresso voltado para cima.
Coloque uma pilha de papel com cerca de 5–10 mm (0,2–0,4 polegadas) de altura, usando o símbolo na parte inferior da guia lateral como orientação.
Certifique-se de que o papel fique apoiado sobre as placas de apoio em ambos os lados.
Coloque o papel nivelado com a guia do lado esquerdo e alinhe as margens do papel.
Placa de apoio
Segurando as partes marcadas das guias laterais, ajuste as guias ao tamanho do papel.
Coloque a pilha de papel nas saliências na parte inferior da guia lateral interna. Certifique-se de que não exista espaço entre o papel e as guias laterais.
Verifique se as posições dos números da régua na parte superior das duas guias laterais são praticamente idênticas. Ao colocar papel de tamanho normal, alinhe os orifícios dos parafusos nas guias laterais com a marca de tamanho de papel.
Segure a guia lateral interior e, em seguida, aperte os parafusos na guia lateral interior.
Aperte a guia lateral dianteira da mesma maneira.
Coloque folhas adicionais, se necessário.
Não coloque papel sobre a marca de limite.
Pressionando o botão de liberação da guia final, alinhe a guia final cuidadosamente com o papel que você colocou.
Certifique-se de que não exista espaço entre o papel e a guia final.
Deslize a bandeja de papel cuidadosamente para dentro, até o final.
Se empurrar a bandeja de papel com muita força quando voltar a colocá-la no lugar, a posição do papel pode mudar e a precisão de impressão pode diminuir.
Especifique as definições de papel.
Se você selecionar Peso do papel 6 a 9, [PapCuchê:BrilhIntenso], [Cuchê: Brilhant], [Cuchê: Fosco], [Papel de etiqueta] ou [Transparência] em [Defin da band de papel], o ar será aplicado automaticamente para ventilar o papel colocado no LTC largo. Ventile esse papel antes de colocá-lo.
É possível colocar envelopes na LCT larga. Coloque-os na orientação correta.
Colocar papel com aba no LCT largo
Ao colocar papel com aba, fixe a guia para folhas com abas.
Abra a tampa frontal do LCT largo e retire a guia de folhas com abas.
Feche a tampa frontal.
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Coloque as guias laterais conforme o tamanho do papel com aba e, em seguida, coloque-o.
Fixe a guia para folhas com abas e, em seguida, alinhe cuidadosamente a guia final com o papel enquanto pressiona o botão de liberação da guia final.
Deslize a bandeja de papel cuidadosamente para dentro, até o final.
Especifique as definições de papel.
Substitua a guia para folhas com abas após o uso.
Colocar papel com tamanho vertical de 100,0 mm a 139,2 mm no LCT largo
Ao colocar papel com tamanho vertical de 100,0 a 139,2 mm (3,94 a 5,48 polegadas), fixe as guias laterais para cartões postais.
Abra a tampa frontal do LCT largo, remova os parafusos das guias laterais de cartão postal e retire-as.
Feche a tampa frontal.
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Ajuste o recuo na parte inferior da guia lateral para cartões postais de acordo com a marca de limite na cabeça do parafuso na parte inferior da guia lateral interna.
Ajuste o orifício na parte superior da guia lateral para cartões postais na projeção na parte superior do recuo da guia lateral.
Coloque a outra guia lateral para cartões postais na guia lateral frontal do mesmo modo.
Fixe as guias laterais para cartões postais com os parafusos.
Alinhe a guia final e as guias laterais com o tamanho do papel e, em seguida, coloque o papel.
Deslize a bandeja de papel cuidadosamente para dentro, até o final.
Especifique as definições de papel.
Após o uso, coloque as guias laterais para cartões postais em sua posição original.
Carregar papel B5 vertical ou maior no LCT largo
Ao colocar papel que seja B5 JIS ou maior, fixe os suportes de papel.
Abra a tampa frontal do LCT largo, remova os parafusos das guias laterais de cartão postal e retire-as.
Retire os suportes de papel.
Substitua as guias laterais de cartão postal e feche a tampa frontal do LCT largo.
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Afrouxe os parafusos que mantêm a posição das guias laterais.
Deslize a guia final e as guias laterais para fora.
Para deslizar a proteção final, mova a proteção final enquanto pressiona o botão de liberação.
Fixe os suportes de papel ao encaixar a ranhura dos suportes de papel nas placas de suporte das guias.
Verifique se os suportes de papel e as guias laterais estão conectadas ao mover as guias laterais.
Alinhe a guia final e as guias laterais com o tamanho do papel e, em seguida, coloque o papel.
Deslize a bandeja de papel cuidadosamente para dentro, até o final.
Especifique as definições de papel.
Substitua os suportes de papel após o uso.
Colocar papel no LCT largo de duas bandejas
O LCT largo de duas bandejas é identificado como Bandeja T1 e T2.
Para usar papel sem carbono, é necessária a unidade de papel sem carbono.
Certifique-se que as extremidades do papel estejam alinhadas à esquerda.
Quando é utilizado Papel de peso 8 com enrolamento convexo maior que 5 mm, Papel de peso 9 com enrolamento convexo maior que 3 mm, ou papel com espessura de 350 gsm ou superior com enrolamento convexo, poderá ocorrer atolamento de papel se a altura da pilha de papel for menor que 4 mm. Para usar papel nessas condições, ajuste o papel na bandeja da seguinte maneira:
Controle entre cinco e dez páginas a mais do que o número de folhas que deseja imprimir
Corrija a quantidade de enrolamentos antes de colocar o papel
Vire o papel para que fique com enrolamento côncavo
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Se houver algum papel colocado, remova-o.
Libere a guia final.
Libere a guia lateral.
Coloque o papel alinhando-o com o lado esquerdo da bandeja de papel.
Coloque o papel com o lado de impressão voltado para cima.
Coloque uma pilha de papel com cerca de 5 a 10 mm (0,2–0,4 polegada) de altura.
Certifique-se de que o papel fique apoiado sobre as placas de apoio em ambos os lados.
Ao colocar papel de 204 mm (8,04 polegadas) ou menor, remova as placas de suporte da parte inferior da bandeja de papel.
Placas de apoio
Segure as guias laterais com os dedos e ajuste-as conforme o tamanho do papel.
Coloque a pilha de papel na parte inferior da guia lateral interna.
Verifique se os números na régua na parte superior das guias laterais são aproximadamente os mesmos.
Coloque folhas adicionais, se necessário.
Não coloque papel sobre a marca de limite.
Ajuste firmemente a guia final no papel colocado e, em seguida, trave novamente a guia final.
Certifique-se de que não existam folgas entre o papel e a guia final.
Empurre cuidadosamente a bandeja de papel até encaixá-la.
Especifique as definições de papel.
Não pressione o pressionador do papel na parte superior da guia lateral. Se ela for pressionado, recoloque-o manualmente em sua posição original.
Ao imprimir em papel comum de 487,8 mm (19,20 polegadas) ou maior com uma espessura de Peso do papel 2 ou menor ou papel cuchê com espessura de Peso do papel 3 ou menor, o papel impresso poderá dobrar na bandeja de saída do papel e também poderá enrolar ou prender na saída de papel. Nesse caso, use papel de alta granulação. Se o papel impresso continuar dobrando mesmo que seja usado papel de alta granulação cuchê de Peso do papel 3 ou menor, remova a papel impresso, folha a folha, ou coloque uma única folha de papel na bandeja de separação em espinha e, em seguida, reinicie a impressão.
Após deslizar a bandeja de papel, certifique-se de que o tamanho do papel seja alterado corretamente na tela inicial da impressora. Para exibir a tela inicial da impressora, abra a tela inicial e pressione o ícone [Impressora (clássica)].
É possível colocar envelopes no LCT largo de duas bandejas. Coloque-os na orientação correta.
Ao colocar papel de 420,0 mm (16,54 polegadas) ou maior na bandeja de folha de banner do LCT largo de duas bandejas, coloque-o da seguinte maneira:
Pressione o botão do elevador para mover a placa inferior para baixo até a lâmpada apagar e, em seguida, abra a tampa e coloque o papel.
Segure o papel ao comprido e coloque-o lentamente.
Se colocar papel fino ou cuchê, coloque-o lentamente. Pressione o papel enquanto o coloca de modo que não seja puxado no fundo.
Se colocar papel grosso, coloque-o lentamente e alinhe a guia lateral com o lado horizontal do papel.
Verifique se o papel está posicionado corretamente na parte posterior da bandeja de alimentação de papel e na etiqueta em que estão impressos os tamanhos de papel para a bandeja.
Quando colocar papel de 420,0-559,9 mm (16,54–22,00 polegadas), use duas guias finais curtas.
Extensão da guia lateral
Guia lateral
Guias finais curtas
Ao colocar papel de 560,0-700,0 mm, use uma guia final longa.
Extensão da guia lateral
Guia lateral
Guias finais longas
Quando colocar o papel, ajuste a guia lateral auxiliar. Alinhe a guia lateral auxiliar no lado do papel mais alto que a extensão da guia lateral.
Ajuste as guias laterais de acordo com as instruções correspondentes na etiqueta anexada à bandeja.
Colocar papel com aba no LCT largo de duas bandejas
Ao colocar papel com aba, fixe a guia para abas.
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Retire a guia para abas localizada à direita da bandeja de papel.
Ajuste as guias laterais conforme o tamanho do papel com aba e coloque-o na bandeja.
Coloque os papéis com abas com o lado das abas voltado para a guia final.
Fixe a guia para abas e, em seguida, alinhe cuidadosamente a guia final com o papel enquanto pressiona o botão de liberação da guia final.
Empurre cuidadosamente a bandeja de papel até encaixá-la.
Especifique as definições de papel.
Após usar a guia para abas, recoloque-a em sua posição original.
Fixar a pequena guia final no LCT largo de duas bandejas
Quando colocar o seguinte papel, fixe a guia final com aba pequena:
B5 JIS
(largura: 182 mm; comprimento: 257 mm)–SRA4 (largura: 225 mm; comprimento: 320 mm) de Peso do papel 9Papel não carbono de Peso do papel 2 ou menos
Verifique se a bandeja de papel não está em uso e, em seguida, puxe a bandeja cuidadosamente até ela parar.
Retire a pequena guia final à direita da bandeja da fonte de papel.
Coloque as guias laterais de acordo com o tamanho do papel a ser carregado e, em seguida, carregue o papel na bandeja.
Fixe a pequena guia final e, em seguida, alinhe cuidadosamente a guia final com o papel enquanto pressiona o botão de liberação da guia final.
Empurre cuidadosamente a bandeja de papel até encaixá-la.
Especifique as definições de papel.
Após usar a pequena guia final, recoloque-a em sua posição original.
Colocar papel no intermediário
Não coloque nada nem deixe documentos sobre o sensor. Isso pode fazer com que o tamanho do papel não seja corretamente digitalizado ou com que ocorram atolamentos.
Quando utilizar a função de dobra Dobra em Z, o papel no intermediário deve ter o mesmo tamanho que as impressões depois de dobradas. Se o papel no intermediário for maior do que as folhas de dobra em Z, poderá ocorrer falha na alimentação.
Não utilize papel que já tenha sido impresso nesse equipamento.
Coloque papel de forma ordenada.
Não coloque papel sobre a marca de limite.
Ajuste as guias laterais ao tamanho do papel.
Coloque o papel com o lado a ser impresso voltado para cima.
Coloque o papel no intermediário na mesma orientação do papel na bandeja de papel.
A posição de grampeamento ou perfuração será à esquerda do papel, olhando de frente para a máquina.
Para colocar papel no intermediário, alinhe a orientação dos originais no ADF como mostrado abaixo.
Intermediário
ADF
Colocar papel no intermediário duplo
Não coloque nada nem deixe documentos sobre o sensor. Isso pode fazer com que o tamanho do papel não seja corretamente digitalizado ou com que ocorram atolamentos.
Coloque papel na Band sup do interm e Band inf do interm da mesma maneira. Esse procedimento para a Band sup do interm é descrito.
Ao pressionar a alavanca de liberação, alinhe as guias laterais com o tamanho do papel a ser colocado.
Coloque papel de forma ordenada.
Não coloque papel sobre a marca de limite.
A bandeja do Interposer inicia automaticamente a operação logo após o carregamento do papel. Ajuste as guias laterais e a guia final antes disso.
Se necessário, alinhe as guias laterais cuidadosamente com o papel colocado.
Enquanto pressiona a alavanca de liberação, alinhe a guia final ao papel colocado.
Especifique as definições de papel.
Coloque o papel com o lado a ser impresso voltado para cima.
Coloque o papel no intermediário duplo na mesma orientação do papel na bandeja de papel.
A posição de grampeamento ou perfuração será à esquerda do papel, olhando de frente para a máquina.
Para colocar papel no intermediário duplo, alinhe a orientação dos originais no ADF como mostrado abaixo.
Intermediário duplo
ADF
Especificação do tamanho do papel que não é automaticamente detectado
Pressione [Defs. da bandeja de papel] na tela inicial.
Selecione a bandeja para a qual você deseja alterar o tamanho de papel.
Pressione [Defs de papel manuais].
Pressione a guia [Tamanho do papel].
O tamanho do papel na Bandeja 1 e da bandeja de alta capacidade (LCT) é fixo e não pode ser alterado.
Selecione o tamanho do papel colocado e, em seguida, pressione [OK].
Pressione [Tela inicial] (
) para fechar a tela [Defs. da bandeja de papel].
Especificar um tamanho de papel padrão
Pressione [Defs. da bandeja de papel] na tela inicial.
Selecione a bandeja para a qual você deseja alterar o tamanho de papel.
Pressione [Defs de papel manuais].
Pressione a guia [Tamanho do papel].
O tamanho do papel na Bandeja 1 e da bandeja de alta capacidade (LCT) é fixo e não pode ser alterado.
Pressione [Tamanho personalizado].
Se um tamanho personalizado já estiver especificado, pressione [Alterar tamanho].
Pressione [Vertical].
Insira o tamanho vertical com as teclas numéricas e, em seguida, pressione [
].
Pressione [Horizontal].
Insira o tamanho horizontal com as teclas numéricas e, em seguida, pressione [].
Pressione [OK] duas vezes.
Pressione [Tela inicial] () para fechar a tela [Defs. da bandeja de papel].
