Guide relatif aux noms et fonctions des composants

ATTENTION

N'obstruez pas les orifices de ventilation de l'appareil. Vous risqueriez de provoquer un incendie en raison d'une surchauffe des composants internes.

L'ADF est le chargeur automatique de documents (Auto Document Feeder).

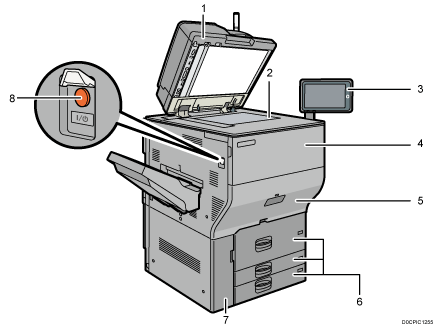

Chargeur automatique de documents (ADF)
Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.
Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.
L'ADF numérise simultanément les deux côtés de l'original.
Placement d'un original dans le chargeur automatique de documents (ADF)
Vitre d'exposition
Placez-y les originaux, face vers le bas.
Placement d'un original sur la vitre d'exposition
Panneau de commande
Noms et fonctions du panneau de commande
Capot avant
Ouvrez pour remplacer la cartouche de toner.
Tiroir
Retirez le tiroir en cas d'incident papier.
Magasins papier (magasins 1–3)
Chargez le papier ici. Le magasin 1 est un magasin tandem où le papier est d'abord prélevé sur le côté gauche, puis automatiquement sur le côté droit lorsqu'il n'y a plus de papier à gauche.
Chargement du papier dans le magasin papier
Capot avant inférieur
Ouvrir pour changer la cartouche de toner usagé.
Interrupteur principal d'alimentation
Pour mettre l'alimentation sous et hors tension, ouvrez le couvercle de l'interrupteur principal d'alimentation et appuyez sur ce dernier.
Mise sous tension et hors tension

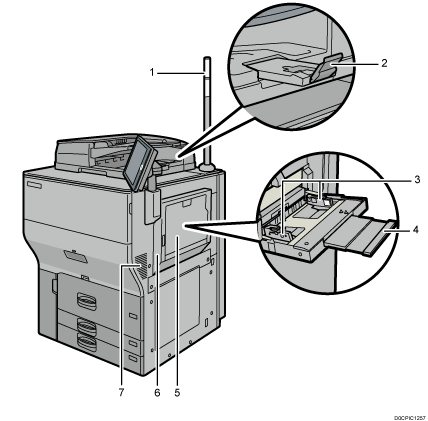

Voyant Attention
Guide relatif aux fonctions du voyant Attention
Extension de l'ADF
Retirez cette extension pour accueillir du papier de grand format.
Guides papier
Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.
Extension
Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur à du A4, 8¹/₂ × 11 dans le Bypass.
Bypass
Utilisez le Bypass pour copier ou imprimer sur des transparents, des étiquettes, du papier calque, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier.
Chargement du papier dans le Bypass
Capot supérieur droit
Ouvrez ce capot lorsqu'un incident papier survient.
Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.

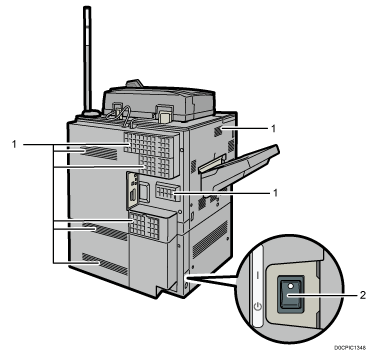

Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.
Commutateur du réchauffeur anti-humidité
Empêche l'absorption d'humidité par les magasins. Si le taux d'humidité est élevé et la température basse, activez cet interrupteur pour absorber l'humidité du magasin papier et empêcher la détérioration de la qualité d'impression.

ATTENTION

Ne poussez pas ou ne tirez pas le voyant Attention lorsqu'il est installé sur l'appareil. Vous risqueriez de provoquer des dommages ou un dysfonctionnement du voyant Attention ou de l'appareil.

Le voyant Attention émet des signaux lumineux lorsque du papier est coincé ou lorsqu'il ne reste pas de papier.

Voici les différentes couleurs de la lampe et leur signification :

Lampe	État
La lampe inférieure émet une lumière bleue.	Impression
La lampe inférieure émet une lumière bleue discontinue.	Numérisation Données entrantes
La lampe supérieure émet une lumière rouge.	Une erreur est survenue. (Exemple) Lorsqu'un message d'appel pour intervention du SAV apparaît Papier coincé Plus de papier Plus de toner Mémoire saturée Lisez le message sur l'écran LCD, puis prenez les mesures appropriées.
La lampe supérieure émet une lumière jaune discontinue.	Avertissement (Exemple) Le niveau de toner est faible. La cartouche de toner usagé est presque pleine. Cartouche de toner usagé pleine Lisez le message sur l'écran LCD, puis prenez les mesures appropriées.
