Guía de nombres y funciones de componentes

PRECAUCIÓN

No obstruya las rejillas de ventilación de la máquina. Esto podría provocar un incendio debido a un sobrecalentamiento de los componentes internos.

ADF significa alimentador automático de documentos.

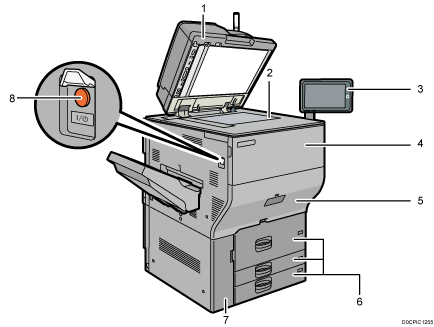

Vista delantera e izquierda

Ilustración de la unidad principal, ilustración con llamadas numeradas

Alimentador automático de documentos (ADF):
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), este procesará automáticamente los originales de uno en uno.
El ADF escanea ambas caras de un original de forma simultánea.
Cómo colocar un original en el alimentador automático de documentos (ADF)
Cristal de exposición
Coloque aquí los originales hacia abajo.
Colocación de un original en el cristal de exposición
Panel de mandos
Nombres y funciones del panel de mandos
Tapa frontal
Abra para sustituir los cartuchos del tóner.
Cajón
Si se produce un atasco de papel, tire del cajón.
Bandejas de papel (bandejas 1–3)
Cargue el papel aquí. La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.
Cómo cargar papel en la bandeja de papel
Tapa frontal inferior
Ábrala para cambiar la botella de tóner residual.
Interruptor de alimentación principal
Para encender y apagar la máquina, abra la tapa del interruptor de alimentación principal y púlselo.
Cómo encender y apagar la máquina

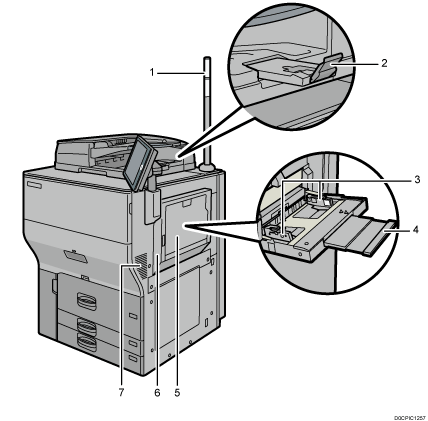

Vista delantera y derecha

Luz de aviso
Guía de las funciones de la luz de aviso
Extensor del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Extensor
Saque el extensor cuando cargue hojas de tamaño superior a A4, 8¹/₂ × 11 en la bandeja bypass.
Bandeja bypass
Utilícela para copiar o imprimir en transparencias, etiquetas adhesivas, papel translúcido y papel que no se pueda colocar en las bandejas de papel.
Cargar papel en la bandeja bypass
Tapa superior derecha
Abra esta tapa cuando se produzca un atasco.
Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.

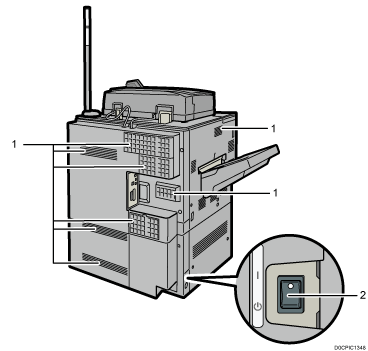

Vista posterior e izquierda

Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.
Interruptor del calentador antihumedad
Evita que las bandejas absorban humedad. Si la humedad es alta y la temperatura es baja, active este interruptor para absorber la humedad de las bandejas y evitar que se deteriore la calidad de la impresión.

Guía de las funciones de la luz de aviso

PRECAUCIÓN

No apriete ni tire de la luz de aviso al instalarla en la impresora. Esto podría provocar daños o averías en la luz de aviso de la impresora.

El aviso luminoso combina una luz y un aviso acústico para informar al usuario de que se ha producido un atasco de papel o de que el papel se ha agotado.

Los colores de la luz y sus significados son los siguientes:

Luz	Estado
El indicador luminoso inferior se ilumina de color azul.	Impresión
El indicador luminoso inferior parpadea con luz azul.	Durante el escaneo Entrada de datos
El indicador luminoso superior se ilumina de color rojo.	Se ha producido un error (Ejemplo) Cuando aparece un mensaje de llamada al servicio técnico Atasco de papel Fin del papel Sin tóner Desbordamiento de memoria Lea el mensaje del panel de mandos y realice la acción apropiada.
El indicador luminoso superior parpadea con luz amarilla.	Advertencia (Ejemplo) El tóner está casi agotado. El depósito de tóner residual está casi lleno. Botella de residuos de tóner llena Lea el mensaje del panel de mandos y realice la acción apropiada.
