07: Finitura: Finisher
Regolare la posizione orizzontale dei fori di perforazione quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Premere [
] per spostare la posizione verso il bordo superiore (sinistro) rispetto alla direzione di alimentazione della carta o [
] per spostarla verso il bordo inferiore (destro).

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
2 fori tipo JP / EU 3 fori tipo US 4 fori tipo EU 4 fori tipo NE 2 fori tipo US |
0,0 |
7,5 |
-7,5 |
0,5 |
㎜ |
Regolare la posizione verticale dei fori di perforazione quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Premere [
] per spostare la posizione in avanti (su) o [
] per spostarla indietro (giù).

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
2 fori tipo JP / EU 3 fori tipo US 4 fori tipo EU 4 fori tipo NE 2 fori tipo US |
0,0 |
2.0 |
-2,0 |
0,4 |
㎜ |

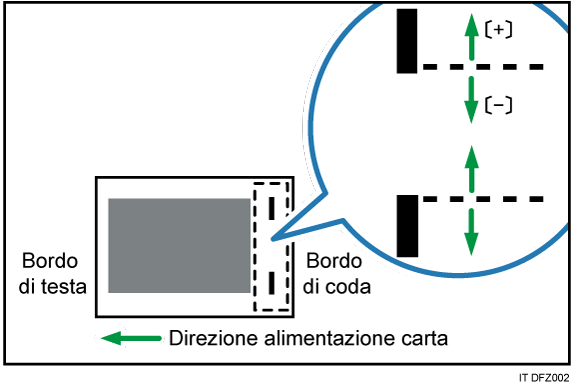

Regolare la posizione verticale di pinzatura quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Premere [
] per spostare la posizione in avanti (su) o [
] per spostarla indietro (giù).

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0,0 |
3,5 |
-3,5 |
0,5 |
㎜ |
Regolare la posizione orizzontale della pinzatura per libretto quando si utilizza Booklet Finisher SR5140
Premere [
] per spostare la posizione verso destra (sulle pagine aperte orizzontalmente), oppure premere [
] per spostarla verso sinistra.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 12 × 18 8K Altri formati carta |
0,0 |
3.0 |
-3,0 |
0,1 |
㎜ |
Regolare la posizione orizzontale di piegatura quando si utilizza il Booklet Finisher SR5140.
Premere [
] per spostare la posizione verso destra (sulle pagine aperte orizzontalmente), oppure premere [
] per spostarla verso sinistra.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 12 × 18 8K Altri formati carta A3 A3 A3 A3 B4 JIS B4 JIS B4 JIS B4 JIS A4 A4 A4 A4 B5 JIS B5 JIS B5 JIS B5 JIS 11 × 17 11 × 17 11 × 17 11 × 17 81/2 × 14 81/2 × 14 81/2 × 14 81/2 × 14 81/2 × 132/5 81/2 × 132/5 81/2 × 132/5 81/2 × 132/5 81/2 × 11 81/2 × 11 81/2 × 11 81/2 × 11 12 × 18 12 × 18 12 × 18 12 × 18 8K 8K 8K 8K Altri formati carta: 1-5 fogli Altri formati carta: 6-10 fogli Altri formati carta: 11-15 fogli Altri formati carta: 16 o più fogli |
0,0 |
3.0 |
-3,0 |
0,1 |
㎜ |
Specificare la velocità di piegatura per libretto in caso di utilizzo del Booklet Finisher SR5140.
È possibile regolare il livello di piegatura della carta modificando la velocità di piegatura per il libretto.
Riducendo la velocità di piegatura, è possibile incrementare la forza di piegatura.
Voci di impostazione |
Selezione |
Valore predef. |
|---|---|---|
|
A3 B4 JIS A4 B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 12 × 18 8K Altri formati carta |
Alto Medio Basso |
Alto |
Specificare se utilizzare la guida di uscita per la carta di grande formato (220 mm (8,66 pollici) o più in direzione orizzontale) quando si pinza su un bordo utilizzando Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Usa guida uscita per pinz.: Grande |
Permetti Vieta |
Permetti |
Specificare se utilizzare la guida di uscita per la carta di piccolo formato (meno di 220 mm (8,66 pollici) in direzione orizzontale) quando si pinza su un bordo utilizzando Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Usa guida uscita per pinz.: Piccola |
Permetti Vieta |
Permetti |
Regolare il tempo che intercorre tra il completamento della pinzatura e l'apertura della guida di uscita quando si pinza su un bordo utilizzando Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
Tempo apert. guida uscita per pinz. |
0 |
50 |
-50 |
5 |
㎜ |
Configurare le notifiche di quasi fine vita punti quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
- Soglia di quasi fine vita: Specificare il numero di punti rimanenti per la notifica di quasi fine vita.
- Impostare il numero di punti rimanenti: Specificare il numero di punti rimanenti.
- Canc. notif. quasi fine vita se errore pti pinz. rim.: Specificare se disattivare la notifica di quasi fine vita quando viene rilevato un errore di punti metallici rimanenti (quando il conteggio di quasi fine vita e il numero effettivo di punti rimanenti non corrispondono).
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
|---|---|---|---|---|
|
Soglia quasi fine vita (Pinz. angolo) |
800 |
5000 |
0 |
100 |
|
Imposta numero punti rimanenti (Pinzatura angolo) |
0 |
5000 |
0 |
1 |
|
Soglia quasi fine vita (Pinz. libretti: Ant.) |
300 |
2000 |
0 |
100 |
|
Imposta numero punti rimanenti (Libretto: Ant.) |
0 |
2000 |
0 |
1 |
|
Soglia quasi fine vita (Pinz. libretti: Post.) |
300 |
2000 |
0 |
100 |
|
Imposta numero punti rimanenti (Libretto: Post.) |
0 |
2000 |
0 |
1 |
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Canc. notif. quasi fine vita se errore pti pinz. rim. |
Attivo |
Attivo |
Regolare la posizione di allineamento nella direzione di alimentazione per la pinzatura libretto utilizzando Booklet Finisher SR5140.
Effettuare la regolazione quando la precisione di allineamento nella direzione di alimentazione è scarsa a causa di variazioni del formato carta o dell'arricciamento della carta.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 12 × 18 8K Altri formati carta |
0,0 |
3.0 |
-3,0 |
0,1 |
㎜ |

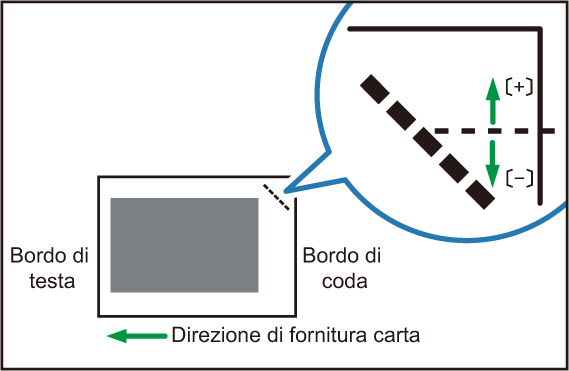

Regolare la posizione verticale della pinzatura obliqua senza punti metallici quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Premere [
] per allontare la posizione di pinzatura dal bordo del foglio o [
] per avvicinarla al bordo.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0,0 |
3,5 |
-3,5 |
0,5 |
㎜ |
Specificare se abilitare l'impilamento di volumi elevati (3000 fogli) quando si consegna la carta al vassoio basculante.
Se attivata, la funzione libretti non è disponibile con più di 2000 fogli o equivalenti*1 impilati sul vassoio basculante del finisher, mentre è possibile impilare fino a 3000 fogli.
Quando è disattivata, la macchina rileva che il vassoio basculante del finisher è pieno con 2000 fogli o equivalenti*1 impilati.
Questa funzione è disponibile quando si utilizza Booklet Finisher SR5140.
*1 Il numero di fogli può variare a seconda del tipo e della grammatura della carta.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Impilam. grandi volumi vass. basc. (libretti limitati) |
Disattivo Attivo |
Attivo |
Se la regolazione non è necessaria, non modificare le impostazioni.
Specificare il metodo di pinzatura senza punti per Finisher SR5130 o Booklet Finisher SR5140.
Applicare due volte la pinzatura senza punti nella stessa posizione aumenta la forza di pinzatura ma riduce la produttività.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Pinzatura senza punti: Obliquo |
Singola Doppia |
Singola |

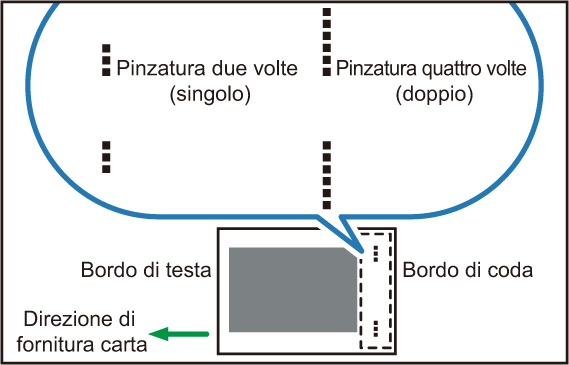

Specificare il numero di pinzature senza punti metallici - 2 posizioni (2 o 4 volte) quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
L'impostazione su [Doppia] (4 volte) aumenta la forza di rilegatura ma riduce la velocità di elaborazione.

Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Pinzatura senza punti: 2 posizioni |
Singola Doppia |
Singola |
Specificare se dare priorità alla precisione o al volume quando si rileva che il vassoio del turno è pieno.
- [Priorità precisione]: La macchina interrompe l'elaborazione quando la pila di carta supera il limite perché la carta si arriccia o le posizioni di pinzatura si sovrappongono.
- [Priorità volume]: La macchina rileva lo stato di impilamento della carta del vassoio basculante in base all'altezza dei bordi superiore, inferiore, destro e sinistro.
Questa funzione è disponibile quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Contr. uscita se rilevato vass. basc. pieno |
Priorità precisione Priorità volume |
Priorità precisione |
Regolare l'angolo del dispositivo di allineamento carta*1 del vassoio basculante quando si utilizza Finisher SR5130 o Booklet Finisher SR5140 ed è installato il vassoio ausiliario.
Premere [
] per alzare la posizione del dispositivo di allineamento carta durante l'allineamento della carta, oppure [
] per abbassarla.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS A5 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 51/2 × 81/2 8K 16K Altri formati carta |
0,0 |
10 |
-10 |
5 |
grado(i) |
*1 Una guida per allineare i fogli in uscita da entrambe le estremità.
Specificare se utilizzare il dispositivo di allineamento carta*1 del vassoio basculante quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS A5 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 51/2 × 81/2 8K 16K Altri formati carta |
Attivo Disattivo |
Attivo |
*1 Una guida per allineare i fogli in uscita da entrambe le estremità.
Aumenta il numero di volte in cui allineare la carta prima di pinzarla su un bordo quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0 |
2 |
0 |
1 |
ciclo/i |
Aumenta il numero di volte in cui allineare la carta prima di effettuare la pinzatura per libretto quando si utilizza Booklet Finisher SR5140.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 12×18 8K Altri formati carta |
0 |
2 |
0 |
1 |
ciclo/i |
Regolare la quantità di spazio della carta da allineare quando si utilizza Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0 |
16 |
-16 |
2 |
㎜ |
Regolare la larghezza della guida di base quando per la pinzatura su un bordo utilizzando Finisher SR5130 o Booklet Finisher SR5140.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11×17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0,0 |
6,0 |
-6,0 |
0,6 |
㎜ |
Specificare il numero di fogli per il rilevamento del vassoio pieno.
Impostare questa opzione per ridurre il numero di fogli per il rilevamento del vassoio pieno rispetto al valore predefinito, a seconda dell'ambiente di utilizzo, del tipo di carta, ecc.
I valori predefiniti per il rilevamento del vassoio pieno per A4
o Letter
sono i seguenti:
- Quando si utilizza Booklet Finisher SR5140 e [0724: Impilam. grandi volumi vass. basc. (libretti limitati)] è impostato su [Disattivo]: 2000 fogli
- Quando si utilizza Finisher SR5130 o quando si utilizza Booklet Finisher SR5140 e [0724: Impilam. grandi volumi vass. basc. (libretti limitati)] è impostato su [Attivo]: 3000 fogli
I valori predefiniti per il rilevamento del vassoio pieno per la carta di lunghezza compresa tra 182 mm e 488 mm (7,17 e 19,22 pollici) sono i seguenti:
- Quando si utilizza Booklet Finisher SR5140 e [0724: Impilam. grandi volumi vass. basc. (libretti limitati)] è impostato su [Disattivo]: 1000 fogli
- Quando si utilizza Finisher SR5130 o quando si utilizza Booklet Finisher SR5140 e [0724: Impilam. grandi volumi vass. basc. (libretti limitati)] è impostato su [Attivo]: 1500 fogli
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
A4 LEF / 81/2 × 11 |
Predefinito 1000 fogli*1/1500 fogli*2 500 fogli |
Predefinito |
|
181,9 < Lungh. carta < 488 |
Predefinito 500 fogli |
Predefinito |
*1 Quando si utilizza Booklet Finisher SR5140 e [0724: Impilam. grandi volumi vass. basc. (libretti limitati)] è impostato su [Disattivo]
*2 Quando si utilizza Finisher SR5130 o quando si utilizza Booklet Finisher SR5140 e [0724: Impilam. grandi volumi vass. basc. (libretti limitati)] è impostato su [Attivo]
Regolare la posizione per aggiungere acqua nella direzione di scansione principale quando si utilizza la pinzatrice senza punti metallici sul bordo della carta. Utilizzare [
] per spostarsi sul retro della macchina (estremità più lontana della carta) e [
] per spostarsi sulla parte anteriore della macchina (estremità più vicina della carta).

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0,0 |
2.0 |
-2,0 |
0,1 |
㎜ |
Regolare la posizione per aggiungere acqua nella direzione di scansione principale quando si utilizza la pinzatrice senza punti metallici in 2 punti al centro Utilizzare [
] per spostarsi sul retro della macchina (estremità più lontana della carta) e [
] per spostarsi sulla parte anteriore della macchina (estremità più vicina della carta).

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0,0 |
2.0 |
-2,0 |
0,1 |
㎜ |
Per la pinzatura senza punti che non prevede l'aggiunta di acqua, il tempo di incollaggio a pressione viene aumentato quando il numero di fogli supera il numero specificato per garantire una forza di pinzatura adeguata. Regolare il numero di fogli specificato.
Quando si pinzano 16 o più fogli, il tempo di incollaggio a pressione viene aumentato per incrementare la forza di pinzatura. È possibile impostare una soglia inferiore per incrementare la forza di pinzatura per 15 fogli o meno, ma in questo modo si riduce anche la produttività.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
Numero max fogli dopo cui cambia tempo piegat. |
15 |
20 |
2 |
1 |
pagina(e) |
Ridurre il numero di volte in cui si aggiunge acqua alla carta che si bagna facilmente.
Se i punti sulla carta consegnata tendono a staccarsi facilmente a causa della carta troppo bagnata, è possibile ridurre il numero di volte in cui viene aggiunta acqua per migliorare la forza di pinzatura.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Modalità aggiunta acqua |
Standard Aggiungi meno acqua |
Standard |
Se la regolazione non è necessaria, non modificare le impostazioni.
Regolare la posizione iniziale della testina di alimentazione dell'acqua. La distanza tra la testina di alimentazione dell'acqua e l'alloggiamento aumenta di [
] e diminuisce di [
].
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
Posizione iniziale spugna |
0,0 |
2.0 |
-2,0 |
0,1 |
㎜ |
Regolare la quantità di acqua aggiunta dalla testina di alimentazione per regolare la quantità di acqua. Utilizzare [
] per aumentare la quantità di acqua aggiunta e [
] per diminuirla.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
Gramm.carta 1 Gramm.carta 2 Grammatura carta 3 |
0,0 |
1,5 |
-1,5 |
0,1 |
㎜ |
Regolare il tempo di inserimento della testina di alimentazione dell'acqua per regolare la quantità di acqua aggiunta. Utilizzare [
] per aumentare la quantità di acqua aggiunta e [
] per diminuirla.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
Gramm.carta 1 Gramm.carta 2 Grammatura carta 3 |
0 |
100 |
-200 |
1 |
msec. |
Se la regolazione non è necessaria, non modificare l'impostazione per evitare di diminuire la forza di rilegatura.
Regolare la quantità di acqua aggiunta dalla testina di alimentazione per regolare la quantità di acqua. Utilizzare [
] per aumentare la quantità di acqua aggiunta e [
] per diminuirla.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Gramm.carta 1 Gramm.carta 2 Grammatura carta 3 |
Carta sottile Standard Carta spessa |
Standard |
Se si seleziona [Alimentazione acqua], la pompa ruota in senso orario per fornire acqua fino a quando il serbatoio secondario viene rilevato come pieno.
Se si seleziona [Scarico acqua], la pompa ruota in senso antiorario per scaricare l'acqua per 58 secondi.
Voci di impostazione |
Valori |
|---|---|
|
Alimentazione acqua Scarico acqua |
Premere [OK]. |
Se la regolazione non è necessaria, non modificare le impostazioni.
Specificare la modalità di priorità dell'alimentazione dell'acqua.
Voci di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Pinz. senza pti acqua: Modalità priorità alimentazione acqua |
Modalità risparmio acqua Modalità di attesa breve |
Modalità risparmio acqua |
Se la regolazione non è necessaria, non modificare le impostazioni.
Regolare il tempo di completamento dell'operazione di alimentazione dell'acqua all'avvio. Il tempo di completamento iniziale aumenta di [
] e diminuisce di [
].
Può essere specificato solo quando [Modalità di attesa breve] è abilitato in [0745: Pinz. senza pti acqua: Modalità priorità alimentazione acqua].
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
Tempo iniziale immersione spugna |
0 |
60 |
-60 |
1 |
secondo(i) |
Regolare la posizione verticale della pinzatrice (applicata a un bordo) quando si utilizza Finisher SR5110 o Booklet Finisher SR5120.
Premere [
] per allontanare la posizione di pinzatura dal bordo del foglio o [
] per avvicinarla al bordo.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0,0 |
2.0 |
-2,0 |
0,1 |
㎜ |
Regolare la posizione verticale di pinzatura (doppia) quando si utilizza Finisher SR5110 o Booklet Finisher SR5120.
Premere [
] per allontare le due posizioni di pinzatura dal centro e l'una dall'altra o [
] per avvicinarle una all'altra.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 |
0 |
115,0 |
-14,5 |
0,1 |
㎜ |
|
B4 JIS |
0 |
75,0 |
-14,5 |
0,1 |
㎜ |
|
A4 |
0 |
28,0 |
-14,5 |
0,1 |
㎜ |
|
A4 |
0 |
115,0 |
-14,5 |
0,1 |
㎜ |
|
B5 JIS |
0 |
0,0 |
-14,5 |
0,1 |
㎜ |
|
B5 JIS |
0 |
75,0 |
-14,5 |
0,1 |
㎜ |
|
11 × 17 |
0 |
98,0 |
-14,5 |
0,1 |
㎜ |
|
81/2 × 14 |
0 |
34,0 |
-14,5 |
0,1 |
㎜ |
|
81/2 × 132/5 |
0 |
34,0 |
-14,5 |
0,1 |
㎜ |
|
81/2 × 11 |
0 |
34,0 |
-14,5 |
0,1 |
㎜ |
|
81/2 × 11 |
0 |
98,0 |
-14,5 |
0,1 |
㎜ |
|
8K |
0 |
85,0 |
-14,5 |
0,1 |
㎜ |
|
16K |
0 |
12,0 |
-14,5 |
0,1 |
㎜ |
|
16K |
0 |
85,0 |
-14,5 |
0,1 |
㎜ |
|
Altri formati carta |
0 |
115,0 |
-14,5 |
0,1 |
㎜ |
Regolare la posizione orizzontale della pinzatura quando si utilizza Finisher SR5110 o Booklet Finisher SR5120.
Premere [
] per allontare la posizione di pinzatura dal bordo di coda del foglio o [
] per avvicinarla al bordo.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
A3 B4 JIS A4 A4 B5 JIS B5 JIS 11 × 17 81/2 × 14 81/2 × 132/5 81/2 × 11 81/2 × 11 8K 16K 16K Altri formati carta |
0,0 |
2.0 |
-2,0 |
0,1 |
㎜ |
Regolare la posizione verticale dei fori di perforazione quando si utilizza Finisher SR5110 o Booklet Finisher SR5120.
Premere [
] per spostare la posizione in avanti (su) o [
] per spostarla indietro (giù).

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
2 fori tipo JP / EU 3 fori tipo US 4 fori tipo EU 4 fori tipo NE 2 fori tipo US |
0,0 |
2.0 |
-2,0 |
0,5 |
㎜ |
Regolare la posizione orizzontale dei fori di perforazione quando si utilizza Finisher SR5110 o Booklet Finisher SR5120.
Premere [
] per spostare la posizione verso il bordo superiore (sinistro) rispetto alla direzione di alimentazione della carta o [
] per spostarla verso il bordo inferiore (destro).

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
2 fori tipo JP / EU 3 fori tipo US 4 fori tipo EU 4 fori tipo NE 2 fori tipo US |
0,0 |
4,0 |
-4,0 |
0,5 |
㎜ |
Regolare la posizione orizzontale della pinzatura per libretto quando si utilizza Booklet Finisher SR5120
Premere [
] per spostare la posizione a sinistra, o premere [
] per spostarla a destra sul libretto aperto.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
13 × 191/5 13 × 19 123/5 × 191/5 123/5 × 181/2 13 × 18 SRA3 12 × 18 A3 B4 JIS SRA4 226 × 310mm 310 × 432mm A4 B5 JIS 11 × 17 81/2 × 132/5 81/2 × 14 81/2 × 11 8K Altri formati carta |
0,0 |
1,0 |
-1,0 |
0,1 |
㎜ |
Regolare la posizione orizzontale di piegatura quando si utilizza il Booklet Finisher SR5120.
Premere [
] per spostare la posizione a sinistra o premere [
] per spostarla a destra sul libretto aperto.

Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
13 × 191/5 13 × 19 123/5 × 191/5 123/5 × 181/2 13 × 18 SRA3 12 × 18 A3 B4 JIS SRA4 226 × 310mm 310 × 432mm A4 B5 JIS 11 × 17 81/2 × 132/5 81/2 × 14 81/2 × 11 8K Altri formati carta |
0,0 |
1,0 |
-1,0 |
0,1 |
㎜ |
Specificare il numero di piegature del libretto da eseguire quando si usa il Booklet Finisher SR5120.
È possibile regolare l'intensità della piegatura modificando il numero di piegature per libretto.
Quando si seleziona "0", il valore predefinito, il finisher piega il libretto in base al numero dei fogli nel libretto, come illustrato di seguito.
1-6 fogli: 1 volta
7-10 fogli: 2 volte
11-30 fogli: 6 volte
Il valore impostato qui viene aggiunto al valore predefinito. Impostare un valore negativo per ridurre il numero di volte in cui il finisher piega i libretti.
Voci di impostazione |
Valore predef. |
Valore max |
Min. Valore |
Passaggio |
Unità |
|---|---|---|---|---|---|
|
Numero di piegature per libretto |
0 |
6 |
-6 |
1 |
Nessuno |
Definire l'operazione quando la barra di rinforzo carta è installata nel vassoio di pinzatura.
È possibile usare questa funzione con Finisher SR5110 o Booklet Finisher SR5120.
Prima di impostare [Vass. pinzat.: Modal. installaz. barra rinf. carta] su [Attivo], fissare le linguette di rinforzo della carta.
Elemento di impostazione |
Valori |
Valore predef. |
|---|---|---|
|
Vass. pinzat.: Modal. installaz. barra rinf. carta |
Disattivo Attivo |
Disattivo |
