De modulaire kabel aansluiten
Sluit het apparaat met een modulaire kabel aan op een telefoonlijn om de fax te gebruiken. U kunt het apparaat als telefoon gebruiken als er een externe telefoon is aangesloten.

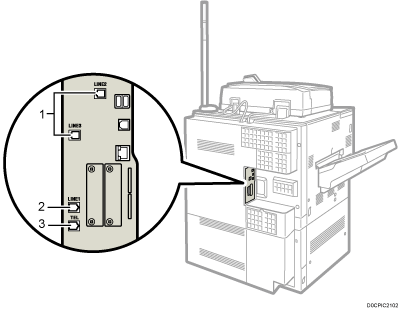

Een telefoonlijn aansluiten op het apparaat
Verbind de public switched telephone network (PSTN) met de telefoonlijn. Als u andere lijnen dan PSTN met dit apparaat verbindt, kan dat een storing opleveren.
LIJN1, LIJN3: connector voor een extra G3-interface-eenheid
De lijn aansluiten om de fax te gebruiken.
LIJN1: connector voor een G3-interface-eenheid
De lijn aansluiten om de fax te gebruiken.
TEL: connector voor een externe telefoon
Sluit een externe telefoon aan.

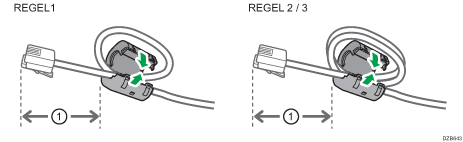

Maak tijdens het aansluiten van een modulaire kabel aan "LIJN 1, 2 en 3", een lus, zoals weergegeven in de illustratie, op een afstand van 3 cm (1) van het uiteinde van de modulaire kabel aan de aansluitkant van het apparaat en bevestig de meegeleverde ferrietkern aan de lus.
Als uw telefoonlijn optische diensten van de telefoonmaatschappij gebruikt (oproep in wachtrij, bijvoorbeeld), kunt u deze lijn mogelijk niet gebruiken om te faxen.
Het lijntype selecteren
Selecteer het lijntype waarop het apparaat is aangesloten. Er zijn twee types: kiezen met toon of kiezen met puls.
Selecteer het lijntype via Beheerdertoepassingen.
Deze functie is in sommige regio's niet beschikbaar.
