A kép helyzetének beállítása a papír mindkét oldalán
Az elülső kép helyzetének a hátsó helyzetéhez való igazításához hajtsa végre a [Regisztráció az elülső és hátsó képek igazításához] folyamatot.
A [Regisztráció az elülső és hátsó képek igazításához] alatt 3 elem található: Kézi beállítás, Automatikus beáll., Gyors autom. beállítás.
A beállított értékek egyéni papírbeállításokként kerülnek mentésre.
Az elülső és a hátsó képpozíciók igazításának követelményei
A kétoldalas nyomtatást támogató, egyéni típusú és vastagságú egyéni papírt hozzá kell rendelni az adagolóhoz.
A papírméretnek a következő tartományon belül kell lennie:
Függőleges hossz: 182,0-330,2 mm (7,17-13,00 hüvelyk)
Vízszintes hossz: 182,0 - -487,7 mm (7,17-18,00 hüvelyk)
Kézi beállítás
Manuálisan igazítsa a kép helyzetét és nagyítását az elülső és a hátoldalon.
Nyomja meg a [Papíradag. beállítás] gombot a Kezdőlapon.
Nyomja meg a [Elülső és hátsó képek igazításának regisztr.] elemet.
Az elülső és a hátsó kép igazításához válassza ki az adagolót az egyéni papírral.
Nyomja meg a [Kézi beállítás] gombot.

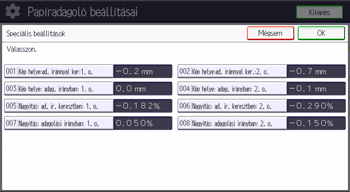

Állítsa be a kép helyzetét és nagyítását az elülső oldalon (1. oldal) és a hátoldalon (2. oldal).
Az értékek beállításával alkalmazott igazításhoz lásd az egyes elemek képernyőjén megjelenő ábrát.
Az értékek módosítása után nyomja meg az [OK] gombot.
Nyomja meg a [Tesztnyomtatás] gombot.
A tesztnyomtatást a nyomtatott kép ellenőrzését hajtja végre.
A kinyomtatott lapon ellenőrizze, hogy az elülső és a hátoldalon lévő képek igazodnak-e.
További beállításhoz ismételje meg a 4–8. lépést.
A beállítás befejezése után nyomja meg a [Kezdőképernyő] (
) gombot a [Papíradag. beállítás] képernyő bezárásához.
Automatikus beáll. és Gyors autom. beállítás
Az elülső és a hátsó eltérést automatikusan kijavíthatja az üveglapra helyezett beállítólapok szkennelésével.
Az eljárás ugyanaz Automatikus beáll. és Gyors autom. beállítás esetében.
Automatikus beáll. 3 beállítólapot vesz igénybe a pontos beállításhoz.
A Gyors autom. beállítás 1 beállítólapot igényel az egyszerű beállításhoz.
Az üveglapon történő szkenneléshez a beállítólapon felül háttérlapra is szükség van. A háttérlap nyomtatásához válassza az A3 vagy a 11 × 17 papírt a papíradagoló beállításához..
Nyomja meg a [Papíradag. beállítás] gombot a Kezdőlapon.
Nyomja meg a [Elülső és hátsó képek igazításának regisztr.] elemet.
Nyomja meg a [Háttérlap nyomtatása] gombot.
Válassza ki a papíradagolót, mely az A3 vagy a 11 × 17 papíradagoló beállításal rendelkezik, majd nyomja meg a [Nyomtatás] gombot.
A háttérlap kinyomtatásra kerül.
Az elülső és a hátsó oldal igazításához válassza ki az egyéni papírral töltött papíradagolót.
A pontos beállításhoz nyomja meg az [Automatikus beáll.] gombot, az egyszerű beállításhoz pedig a [Gyors autom. beállítás] gombot.
Az Automatikus beáll. során 9 lap (3 üres lap, 3 beállítólap, mindkét oldalukra nyomtatott képekkel és 3 üres lap) kerül kinyomtatásra.
A Gyors autom. beállítás során 3 lap (1 üres lap, 1 beállítólap, mindkét oldalára nyomtatott képekkel és 1 üres lap) kerül kinyomtatásra.
A megjelenő utasítások szerint töltse be a háttérlapot és a beállítólapot ezek tetejére, majd nyomja meg a [Szkennelés indít] gombot.
Addig ismételje ezt, amíg a szkennelés befejeződik.
A szkennelés befejezése után megjelenik az igazítás eredménye. Ellenőrizze az eredményt, majd nyomja meg az [Alkalmaz] gombot.
A beállítási érték az egyéni papírnál alkalmazásra kerül.
Nyomja meg a [Kilépés] gombot.
Nyomja meg [Kezdőképernyő] gombot, () hogy bezárja a [Papíradag. beállítás] képernyőt.
