Anpassung der Bildposition auf beiden Seiten des Papiers
Um die Bildposition auf der Vorderseite mit dem auf der Rückseite auszurichten, führen Sie das Verfahren [Registrierung zum Ausrichten von Bildern auf Vorder- und Rückseite] durch.
Unter [Registrierung zum Ausrichten von Bildern auf Vorder- und Rückseite] gibt es drei Optionen: Manuelle Einstellung, Autom. Einstellung und Autom. Schnelleinst..
Geänderte Werte werden als benutzerdefinierte Papiereinstellungen gespeichert.
Anforderungen zum Ausrichten der Bildpositionen auf der Vorder- und der Rückseite
Dem Papiermagazin ist benutzerdefiniertes Papier mit einem Papiertyp und einer Papierdicke, die den Duplex-Druck unterstützen, zugewiesen.
Das Papierformat liegt im folgenden Bereich:
Vertikale Länge: 182,0-330,2 mm (7,17–13,00 Zoll)
Horizontale Länge: 182,0-487,7 mm (7,17–19,20 Zoll)
Manuelle Einstellung
Passen Sie die Position und die Vergrößerung der Bilder auf der Vorder- und der Rückseite manuell an.
Drücken Sie auf dem Home-Bildschirm auf [Magazinpapiereinstell.].
Drücken Sie auf [Registr. z. Ausricht. v. Bild. a. Vord.- u. Rücks.].
Wählen Sie das Papiermagazin mit dem benutzerdefinierten Papier aus, um die Bilder auf der Vorder- und der Rückseite auszurichten.
Drücken Sie auf [Manuelle Einstellung].

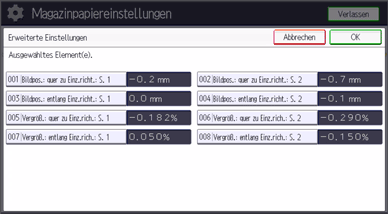

Passen Sie die Position und die Vergrößerung der Bilder auf der Vorderseite (Seite 1) und der Rückseite (Seite 2) an.
Welche Ausrichtung durch Anpassung der Werte geändert wird, ist anhand der auf dem Bildschirm für jede Option angezeigten Zahl zu erkennen.
Drücken Sie nach Änderung der Werte auf [OK].
Drücken Sie auf [Testdruck].
Der Testdruck dient zur Überprüfung des Druckbilds.
Kontrollieren Sie, ob die Bilder auf der Vorder- und der Rückseite auf dem Ausdruck richtig ausgerichtet sind.
Sind weitere Anpassungen erforderlich, wiederholen Sie die Schritte 4 bis 8.
Drücken Sie nach Abschluss der Ausrichtung auf [Home] (
), um den Bildschirm [Magazinpapiereinstell.] zu schließen.
Autom. Einstellung und Autom. Schnelleinst.
Sie können die Fehlausrichtung der Bilder auf der Vorder- und der Rückseite automatisch korrigieren lassen. Dazu werden Einstellungsblätter auf dem Vorlagenglas gescannt.
Das Verfahren ist bei den beiden Optionen Autom. Einstellung und Autom. Schnelleinst. gleich.
Die Option Autom. Einstellung nimmt eine präzise Einstellung vor und benötigt dazu drei Einstellungsblätter.
Die Option Autom. Schnelleinst. nimmt eine einfache Einstellung vor und benötigt dazu ein Einstellungsblatt.
Neben dem Einstellungsblatt wird zum Scannen des Blatt auf dem Vorlagenglas auch ein Hintergrundblatt benötigt. Um das Hintergrundblatt zu drucken, wählen Sie Papier mit einem Format A3 oder 11×17 als Magazinpapiereinstellung aus.
Drücken Sie auf dem Home-Bildschirm auf [Magazinpapiereinstell.].
Drücken Sie auf [Registr. z. Ausricht. v. Bild. a. Vord.- u. Rücks.].
Drücken Sie auf [Hintergr.blatt druck].
Wählen Sie das Papiermagazin mit der Papiermagazineinstellung A3 oder 11×17 aus und drücken Sie auf [Drucken].
Das Hintergrundblatt wird gedruckt.
Wählen Sie das Papiermagazin mit dem benutzerdefinierten Papier aus, um die Vorder- und die Rückseite auszurichten.
Drücken Sie für eine präzise Einstellung auf [Autom. Einstellung] oder für eine einfache Einstellung auf [Autom. Schnelleinst.].
Bei der Autom. Einstellung werden neun Blätter (drei leere Blätter, drei Einstellungsblätter mit gedruckten Bildern auf beiden Seiten und drei leere Blätter) gedruckt.
Bei der Autom. Schnelleinst. werden drei Blätter (ein leeres Blatt, ein Einstellungsblatt mit gedruckten Bildern auf beiden Seiten und ein leeres Blatt) gedruckt.
Befolgen Sie die angezeigten Anweisungen, um erst das Hintergrundblatt und dann das Einstellungsblatt darauf zu platzieren, und drücken Sie dann [Scan starten].
Wiederholen Sie diesen Vorgang, bis der Scanvorgang abgeschlossen ist.
Nach Abschluss des Scanvorgangs wird das Ausrichtungsergebnis angezeigt. Prüfen Sie das Ergebnis und drücken Sie dann auf [Anwenden].
Der Einstellwert wird auf das benutzerdefinierte Papier angewendet.
Drücken Sie [Verlassen].
Drücken Sie auf [Home] (), um den Bildschirm [Magazinpapiereinstell.] zu schließen.
