Úprava pozice obrazu na každé straně papíru
Pro zarovnání pozice obrazu vpředu s pozicí vzadu, proveďte [Registrace zarovnání předního a zadního obrazu].
V menu [Registrace zarovnání předního a zadního obrazu] jsou tři položky: Manuální nastavení, Aut. nastavení, Rychlé auto seřízení.
Upravené hodnoty jsou uložené jako nastavení uživatelského papíru.
Požadavky pro zarovnání přední a zadní pozice obrazu
V zásobníku papíru je vložen uživatelský papír s typem a tloušťkou papíru, která podporuje oboustranný tisk.
Formát papíru je v následujícím rozsahu:
Vertikál. délka: 182,0-330,2 mm (7,17–13,00")
Horizontální délka: 182,0-487,7 mm (7,17-19,20")
Manuální nastavení
Manuálně zarovná pozici obrazu a zvětšení vpředu a vzadu.
Na domovské obrazovce stiskněte tlačítko [Nast. papíru v zásobníku].
Stiskněte [Registr. zarovnání před. a zad. obrazu].
Vyberte zásobník papíru s uživatelským papírem pro zarovnání předních a zadních obrazů.
Stiskněte možnost [Manuální nastavení].

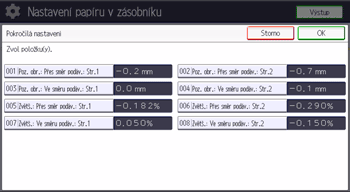

Upravte pozici obrazu a zvětšení vpředu (Strana 1) a vzadu (Strana 2).
Pro zarovnání použité upravením hodnot se podívejte na obrázek uvedený na obrazovce každé položky.
Po změně hodnot stiskněte tlačítko [OK].
Stiskněte [Testovací tsk].
Provede se testovací pro kontrolu tištěného obrazu.
Zkontrolujte, zda jsou obrazy na vytištěném listě zarovnané vpředu a vzadu.
Pokud chcete provést další úpravy, zopakujte kroky 4 až 8.
Po dokončení zarovnání stiskněte [Domovská obrazovka] (
) pro zavření obrazovky [Nast. papíru v zásobníku].
Aut. nastavení a Rychlé auto seřízení
Naskenováním listů nastavení na expozičním skle můžete automaticky opravit přední a zadní vychýlení.
Postup je stejný pro Aut. nastavení a Rychlé auto seřízení.
Aut. nastavení potřebuje pro přesnou úpravu 3 listy nastavení.
Rychlé auto seřízení potřebuje pro jednoduchou úpravu 1 list nastavení.
Pro skenování na expozičním skle je kromě listu nastavení nutný list pozadí. Pro tisk listu pozadí vyberte při nastavení zásobníku papíru papír A3 nebo 11×17.
Na domovské obrazovce stiskněte tlačítko [Nast. papíru v zásobníku].
Stiskněte [Registr. zarovnání před. a zad. obrazu].
Stiskněte [Tisk listu pozadí].
Vyberte zásobník papíru s nastavením zásobníku papíru A3 nebo 11×17 a potom stiskněte [Tisk].
Vytiskne se list pozadí.
Vyberte zásobník papíru s uživatelským papírem pro zarovnání vpředu a vzadu.
Stiskněte [Aut. nastavení] pro přesnou úpravu a [Rychlé auto seřízení] pro jednoduchou úpravu.
U možnosti Aut. nastavení se vytiskne 9 listů (3 prázdné listy, 3 nastavovací listy s obrazem vytištěným na obou stranách a 3 prázdné listy).
U možnosti Rychlé auto seřízení se vytisknou 3 listy (1 prázdný list, 1 nastavovací list s obrazem vytištěným na obou stranách a 1 prázdný list).
Řiďte se zobrazenými pokyny pro vložení listu pozadí, na který vložíte nastavovací list a potom stiskněte [Zahájit skenování].
Opakujte to, dokud není skenování dokončeno.
Po dokončení skenování se zobrazí výsledky zarovnání. Zkontrolujte výsledek testu a stiskněte tlačítko [Použít].
U uživatelského papíru se hodnota úpravy.
Stiskněte [Výstup].
Stiskněte [Výchozí obrazovka] () pro zavření obrazovky [Nast. papíru v zásobníku].
