Collegamento della linea telefonica Icona Regione B (principalmente Nord America)

Per collegare la macchina ad una linea telefonica, utilizzare un connettore di tipo modulare a scatto.

AVVERTIMENTO

  • Per rimuovere l'interferenza RF è necessario utilizzare un cavo di linea telefonica con nucleo di ferrite.

Importante

  • Accertarsi che il tipo di connettore sia corretto prima di iniziare.

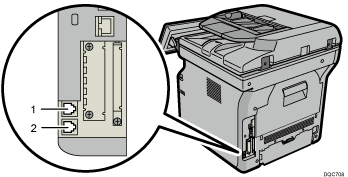

Illustrazione del collegamento della linea telefonica (illustrazione numerata)

  1. Connettore unità di interfaccia G3

  2. Connettore telefonico esterno

Nota

  • Utilizzare il cavo modulare con nucleo in ferrite. Collegare l'estremità del cavo con nucleo in ferrite alla macchina.

    Illustrazione di un cavo modulare con nucleo in ferrite
