Collegamento all'interfaccia

Questa sezione spiega come individuare l'interfaccia della macchina e collegare la macchina in base all'ambiente di rete.

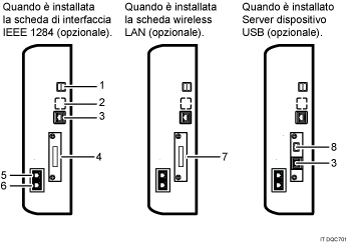

Illustrazione collegamento alle interfacce (illustrazione numerata)

Interfaccia host USB
Porta di collegamento a un cavo o a un dispositivo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione tramite scheda o ad una tastiera esterna.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
L'altra estremità del cavo USB deve essere connessa alla porta USB estesa del Server dispositivo USB (opzionale).
Non collegare dispositivi diversi della macchina.
Porta Ethernet
Porta per collegare il cavo 1000BASE-T, 100BASE-TX o 10BASE-T
Utilizzare questa interfaccia per collegare la macchina alla rete.
Porta IEEE 1284 (opzionale)
Porta per il collegamento del cavo di interfaccia IEEE 1284
Connettore unità di interfaccia G3
Per informazioni su questa funzione, vedere Collegamento della macchina ad una linea telefonica e al telefono.
Connettore telefonico esterno
Per informazioni su questa funzione, vedere Collegamento della macchina ad una linea telefonica e al telefono.
Porta wireless LAN (opzionale)
Porta per l'utilizzo di wireless LAN
Porta USB estesa del Server dispositivo USB (opzionale)
Porta per collegare il cavo USB fornito
L'altra estremità del cavo USB fornito deve essere collegata alla porta USB 2.0 (tipo B).
Non collegare dispositivi diversi della macchina.

Lo slot può contenere un solo modulo: in questo slot è possibile installare solo una scheda di interfaccia IEEE 1284, un'unità di interfaccia Wireless LAN o un'opzione server dispositivo USB alla volta.
La porta Gigabit Ethernet e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente. La comunicazione con la macchina non riesce se i cavi sono connessi a entrambe le porte contemporaneamente. Se è installata l'unità di interfaccia Wireless LAN opzionale, è necessario impostare [Tipo LAN] su [Wireless LAN] in [Impostazioni interfaccia] in [Impostazioni di Sistema].
