Guida ai componenti
Precedente
|

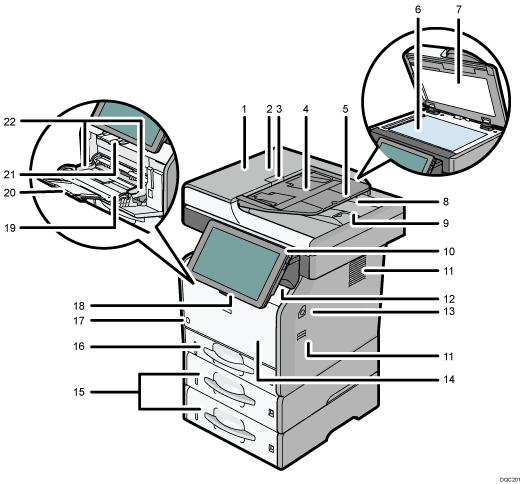

Esterno: vista anteriore
ADF
Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.
Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
Sportello ADF
Aprire lo sportello per rimuovere gli originali inceppati nell'ADF.
Leva di apertura sportello ADF
Tirare questa leva per aprire lo sportello ADF.
Vassoio di alimentazione per l'ADF
Posizionare qui le pile di originali.
Estensione per il vassoio ADF
Estendere il vassoio quando si colloca carta più lunga del formato A4 nel vassoio di alimentazione per l'ADF.
Vetro di esposizione
Posizionare gli originali a faccia in giù.
Copertura del vetro di esposizione
Aprire questa parte per collocare gli originali sul vetro di esposizione.
Vassoio di uscita per l'ADF
Gli originali scansiti tramite ADF vengono consegnati qui.
Guida di blocco per l'ADF
Estrarre la guida per impedire la caduta degli originali.
Pannello di controllo
Vedere Guida a nomi e funzioni del pannello di controllo della macchina.
Fori di ventilazione
Evitano il surriscaldamento.
Vassoio standard
Copie, fax e stampe vengono consegnati qui.
Pulsante di apertura dello sportello anteriore
Usare questo pulsante per aprire lo sportello anteriore.
Sportello anteriore
Aprire per accedere alla parte interna della macchina e rimuovere la carta inceppata.
Aprire questo sportello per sostituire la cartuccia di toner.
Vassoi carta inferiori (opzionali)
Caricare qui la carta.
Per dettagli, vedere Guida alle funzioni delle opzioni della macchina.
Vassoio 1
Caricare qui la carta.
Interruttore di alimentazione principale
Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.
Leva di apertura vassoio bypass
Tirare questa leva per aprire il vassoio bypass.
Vassoio bypass
Utilizzare per copiare o stampare su carta spessa, lucidi e buste.
Estensione per il vassoio bypass
Estrarre l'estensione quando si caricano fogli di formato A4
, 81/2 × 11 o superiore nel vassoio bypass.Guide di blocco
Tirare la guida per impedire la caduta della carta.
Guide della carta
Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.
Esterno: vista posteriore
Fessura ricevitore
(principalmente Nord America)Fissare il supporto del ricevitore alla fessura.
Fori di ventilazione
Evitano il surriscaldamento.
Connettore di alimentazione
Collegare il cavo di alimentazione alla macchina. Inserire l'altra estremità del cavo in una presa elettrica.
Leva di apertura sportello posteriore
Tirare questa leva per aprire lo sportello posteriore.
Sportello posteriore
Aprire per accedere alla parte interna della macchina e rimuovere la carta inceppata.
La funzione fronte-retro espelle parzialmente la carta dalla macchina in modo tale che la carta possa essere capovolta. Non tentare di rimuovere la carta durante il capovolgimento quando si usa la funzione fronte-retro.

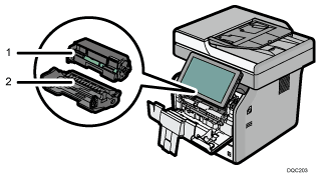

Interno: vista frontale
Cartuccia toner
Estrarre la cartuccia del toner e rimuovere la carta inceppata.
Quando è necessario sostituire la cartuccia del toner o prepararne una nuova, viene visualizzato un messaggio sullo schermo.
Per informazioni sui messaggi visualizzati sullo schermo quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Per rimuovere la carta inceppata, estrarre la cartuccia toner con l'unità tamburo. Per rimuovere solo la cartuccia toner, abbassare la leva situata sulla destra della cartuccia toner, quindi estrarre la cartuccia.
Unità tamburo
Quando è necessario sostituire l'unità tamburo o prepararne una nuova, viene visualizzato un messaggio sullo schermo.
Per informazioni sui messaggi visualizzati sullo schermo quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Interno: vista posteriore
Unità di fusione
Estrarre l'unità di fusione e rimuovere la carta inceppata.
Quando è necessario sostituire l'unità di fusione o prepararne una nuova, viene visualizzato un messaggio sullo schermo.
Per informazioni sui messaggi visualizzati sullo schermo quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
