Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию из-за перегрева внутренних деталей.

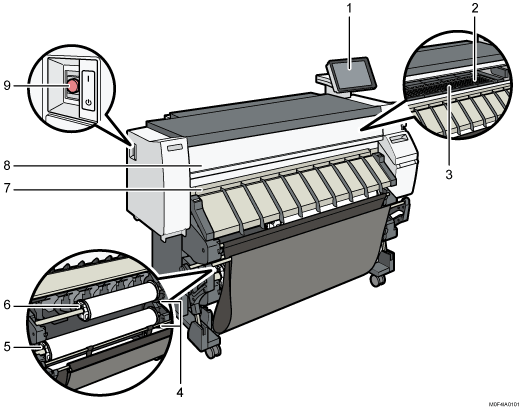

Вид спереди и слева
Панель управления
Панель
Бумага всасывается и предотвращается ее наплывание. Очистите эту зону, если обратная сторона отпечатков становится грязной.
Место обходной подачи бумаги
Загрузите бумагу сюда при печати из места обходной подачи бумаги. Загружайте бумагу стороной для печати вверх.
Кнопка перемотки
Нажмите эту кнопку, чтобы загрузить рулон бумаги или удалить застрявшую бумагу.
Место подачи бумаги 2
Загрузите бумажный рулон сюда.
Место подачи бумаги 1
Загрузите бумажный рулон сюда.
Место вывода бумаги
Отпечатки появляются здесь.
Передняя крышка
Это крышка места обходной подачи бумаги. Откройте эту крышку, чтобы выполнить печать из места обходной подачи бумаги, удалить застрявшую бумагу или очистить прижимную панель.
Выключатель основного питания
Чтобы использовать аппарат, необходимо включить главный переключатель. Если он выключен, включите его.

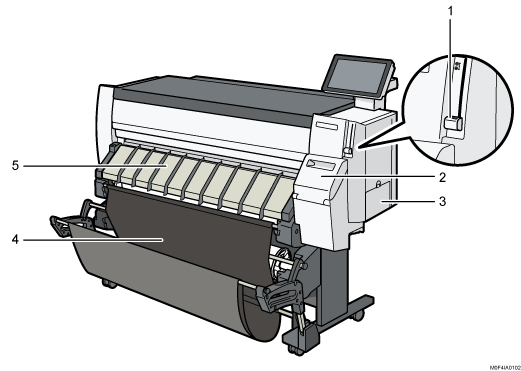

Вид спереди и справа
Рычаг, удерживающий бумагу
Этот рычаг удерживает бумагу, загруженную в место подачи бумаги или в место обходной подачи бумаги. Используйте этот рычаг для выполнения печати из места обходной подачи бумаги или для удаления застрявшей бумаги.
Крышка картриджа
Откройте, чтобы заменить принт-картриджи.
Крышка приемника чернил
Откройте эту крышку, чтобы заменить приемник чернил. Чернила, используемые для обслуживания, собираются в приемнике чернил.
Выходной накопитель
Выходящая бумага накапливается здесь.
Крышка места подачи бумаги
Откройте, чтобы загрузить рулон бумаги в место подачи бумаги или удалить застрявшую бумагу.

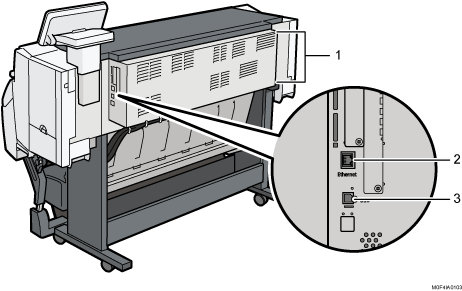

Вид сзади
Вентиляционные отверстия
Предотвращают перегрев устройства. После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Интерфейс Ethernet
Этот порт применяется для подключения аппарата к сети или для использования службы удаленного управления (@Remote) через Интернет.
Интерфейс USB2.0, тип B
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
(главным образом страны Европы)
При прикосновении к аппарату можно почувствовать удар статического электричества, безвредный для человека. Дополнительную информацию можно получить по ссылке:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html
