Przewodnik po nazwach i funkcjach komponentów
- Nie należy blokować otworów wentylacyjnych urządzenia. Grozi to pożarem na skutek przegrzania wewnętrznych komponentów urządzenia.

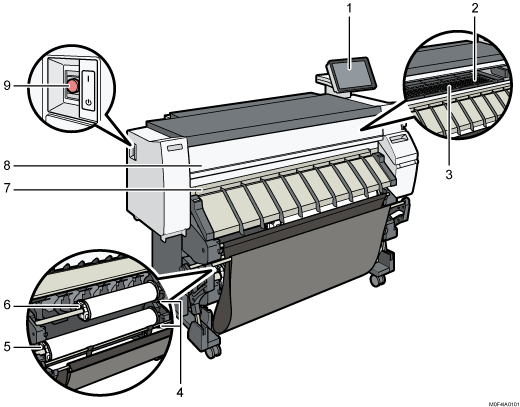

Widok z przodu i z lewej strony
Panel operacyjny
Płyta dociskająca
Papier został wciągnięty i nie wysuwa się. Oczyść to miejsce, jeśli tylne strony wydruków są zabrudzona.
"Cleaning the Platen", User Guide (Full Version) w języku angielskim
Ręczny podajnik papieru
Załaduj tutaj papier przed drukowaniem z lokalizacji podajnika ręcznego papieru. Załaduj papier stroną do drukowania skierowaną do góry.
Przycisk przewijania
Naciśnij ten przycisk, aby załadować papier lub usunąć zacięty papier.
Wejście papieru 2
Tutaj załaduj zwój papieru.
Wejście papieru 1
Tutaj załaduj zwój papieru.
Odbiornik papieru
Tutaj dostarczane są wydruki.
Przednia pokrywa
To jest pokrywa lokalizacji podajnika ręcznego papieru. Otwórz tę pokrywę, aby drukować z lokalizacji podajnika ręcznego papieru, usunąć zacięty papier albo wyczyścić płytę dociskową.
Przełącznik zasilania głównego
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. Jeżeli jest wyłączony, włącz włącznik.

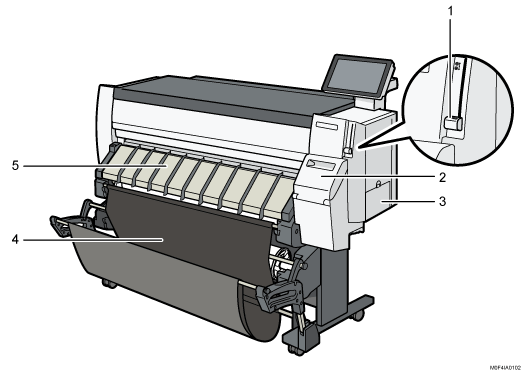

Widok z przodu i z prawej strony
Dźwignia trzymająca papier
Ta dźwignia przytrzymuje papier załadowany do lokalizacji wejścia papieru lub lokalizacji podajnika ręcznego papieru. Skorzystaj z tej dźwigni, aby drukować z lokalizacji podajnika ręcznego papieru lub aby usunąć zacięty papier.
Pokrywa modułów drukujących
Otwórz, aby wymienić pojemniki z tuszem.
Pokrywa pojemnika na zużyty tusz
Otwórz tą pokrywę, aby wymienć pojemnik na tusz. Tusz wykorzystywany w konserwacji zbiera się w pojemniku na tusz.
Kosz wyjściowy
Dostarczony papier składany jest tutaj.
Pokrywa wejścia papieru
Otwórz, aby załadować rolkę papieru do kasety na papier lub aby usunąć zacięty papier.

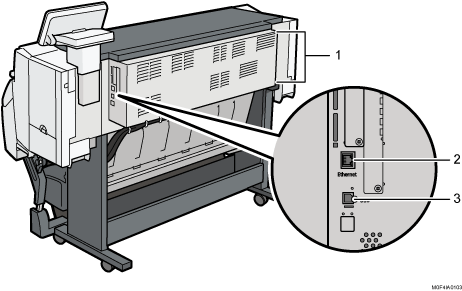

Widok z tyłu
Otwory wentylacyjne
Zapobiegają przegrzaniu. Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Interfejs Ethernet
Ten port umożliwia podłączenie urządzenia do sieci lub korzystanie z usługi zdalnego zarządzania (@Remote) przez Internet.
Interfejs USB 2.0 typ B
Ten port umożliwia połączenie urządzenia z komputerem przy użyciu przewodu USB.
(głównie Europa)
Dotknięcie urządzenia może spowodować wyładowanie statyczne, które nie jest szkodliwe dla człowieka. Szczegółowe informacje można znaleźć pod adresem:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html
