BrukerveiledningIP CW2200

Navn og funksjoner på betjeningspanelet

Berøringspanelet (smartbetjeningspanelet) hvor betjeningsskjermen til maskinen vises, henvises til som «betjeningspanel».

  • På begge sider av betjeningspanelet finnes grensesnitt for å koble til eksterne enheter og spor for å sette inn SD-kort/USB-minne.

  • Selv når skjermen er slått av, viser LED-indikatorene på rammen til betjeningspanelet maskinens status.

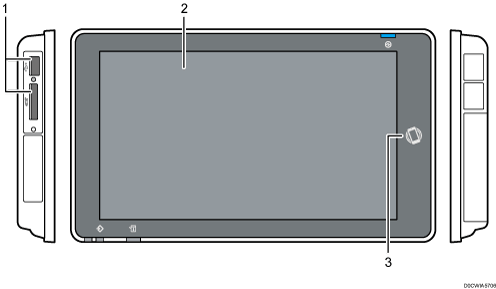

Berøringspanel/grensesnitt

Illustrasjon over kontrollpanelet med nummererte bildetekster

  1. Mediespor

    Sett inn et SD-kort eller et USB-minne. Du kan skrive ut filene som er lagret på mediet.

    • Bruk et SD-minnekort eller SDHC-minnekort med maksimal kapasitet på 32 GB. Du kan ikke bruke et SDXC-minnekort.

    • Bruk mediet med FAT16- eller FAT32-format.

    • Enkelte typer USB-flashminneenheter kan ikke brukes i maskinen.

    • Du kan ikke bruke USB-forlengelseskabel, hub eller kortleser.

    • Hvis strømmen til maskinen er slått av, eller media fjernes fra maskinen mens maskinen leser dataene på mediet, må du kontrollere dataene på mediet.

    • Før du fjerner mediene fra sporet, trykk på ikonet som vises på skjermen, (/) for å avslutte forbindelsen.

      Illustrasjon over kontrollpanelet med nummererte bildetekster

  2. Berøringspanel

    Viser startskjermen, betjeningsskjermen for programmene og meldinger. Bruk fingertuppene til å betjene.

    Slik bruker du startskjermen

    Intuitiv skjermbetjening ved bruk av fingertuppene

  3. NFC-merke

    Brukes til å koble maskinen til en smartenhet med RICOH Smart Device Connector.

    Brukerveiledning (komplett versjon) på engelsk

    Logge på med mobilenhet

Merk

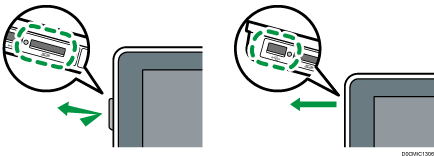

  • Du kan justere vinkelen til betjeningspanelet for å bedre synligheten. Når du justerer vinkelen på kontrollpanelet, må du være forsiktig så du ikke klemmer fingrene.

  • Illustrasjon av hovedenheten

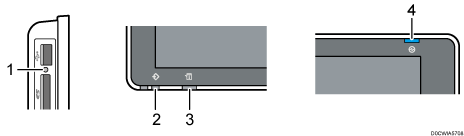

LED-indikatorer

Illustrasjon over kontrollpanelet med nummererte bildetekster

  1. Indikator for medietilgang

    Blinker når data leses fra eller skrives til et SD-kort.

    Du må ikke slå av strømmen eller fjerne mediet mens maskinen åpner SD-kortet eller USB-minnet.

    • Hvis mediatilgangslampen ikke lyser når et SD-kort settes inn i mediasporet, gjør du følgende:

      • Sett inn SD-kortet på nytt.

      • SD-kortet kan være ødelagt. Kontakt forretningen du kjøpte den i.

  2. Data inn-indikator

    Blinker når maskinen mottar data sendt fra skriverdriveren.

  3. Statusindikator

    Viser statusen til systemet. Lyser når en feil oppstår eller det er tomt for blekk.

    Kontrollere indikatorene, ikonene og meldingene på betjeningspanelet

  4. Hovedstrømindikator

    Hovedstrømindikatoren tennes når du slår på hovedstrømbryteren. I hvilemodus blinker den sakte.
