Guide utilisateurIP CW2200

Guide relatif aux noms et fonctions des composants

ATTENTION

  • N'obstruez pas les orifices de ventilation de l'appareil. Vous risqueriez de provoquer un incendie en raison d'une surchauffe des composants internes.

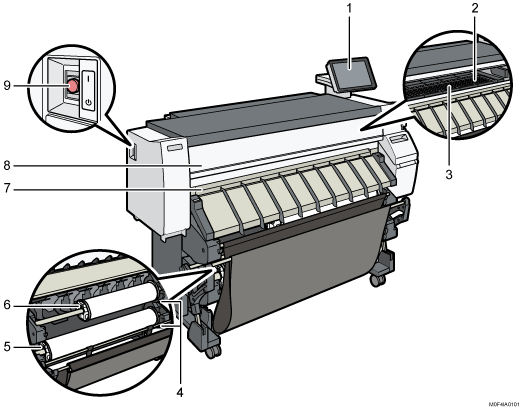

Vue avant gauche

Illustration de l'unité principale avec numérotation

  1. Panneau de commande

    Noms et fonctions du panneau de commande

  2. Plaque

    Le papier est aspiré vers le bas et ne peut pas flotter. Nettoyez cette zone si le verso des impressions est sale.

    Nettoyage de la plaque

  3. Emplacement Bypass papier

    Chargez le papier à cet endroit lorsque vous effectuez une impression à partir de l'emplacement Bypass. Chargez le papier face à imprimer vers le haut.

  4. Bouton Rembobiner

    Appuyez sur ce bouton pour charger le rouleau papier ou pour retirer le papier coincé.

  5. Emplacement d'entrée papier 2

    Chargez un rouleau papier à cet endroit.

  6. Emplacement d'entrée papier 1

    Chargez un rouleau papier à cet endroit.

  7. Emplacement de sortie papier

    Emplacement de réception des impressions.

  8. Capot avant

    Capot de l'emplacement Bypass. Ouvrez ce capot pour imprimer à partir de l'emplacement Bypass, retirer le papier coincé ou nettoyer la plaque.

  9. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

Vue avant droite

Illustration de l'unité principale avec numérotation

  1. Levier de maintien papier

    Ce levier maintient le papier introduit dans l'emplacement d'entrée papier ou l'emplacement Bypass. Utilisez ce levier pour imprimer à partir de l'emplacement Bypass ou pour retirer le papier coincé.

  2. Capot de la cartouche

    Ouvrez pour remplacer les cartouches d'impression.

  3. Capot de l'unité réceptacle d'encre

    Ouvrez ce capot pour remplacer le réceptacle d'encre usagée. L'encre utilisée pour la maintenance est recueillie dans l'unité réceptacle d'encre.

  4. Panier de réception

    Cet élément permet d'empiler le papier distribué.

  5. Capot de l'emplacement d'entrée papier

    Ouvrez cet élément pour charger le rouleau papier sur l'emplacement d'entrée papier ou pour retirer le papier coincé.

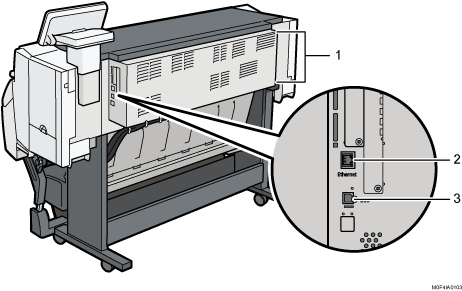

Vue arrière

Illustration de l'unité principale avec numérotation

  1. Aérations

    Permettent d'éviter la surchauffe. Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.

  2. Interface Ethernet

    Ce port permet de connecter l'appareil au réseau ou d'utiliser le service de gestion à distance (@Remote) via Internet.

  3. Interface USB2.0 de Type B

    Ce port permet de raccorder l'appareil et l'ordinateur à l'aide d'un câble USB.

Remarque
