AnwenderanleitungIP CW2200

Anleitung zu Bezeichnungen und Funktionen der Komponenten

ACHTUNG

  • Halten Sie die Lüftungsschlitze des Geräts immer frei. Andernfalls besteht Brandgefahr, da die internen Komponenten überhitzen.

Vorderansicht auf die linke Seite

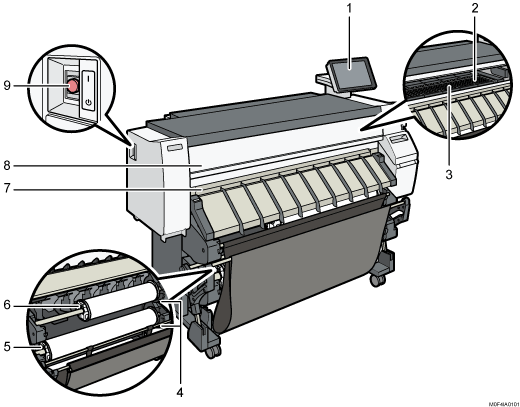

Nummerierte Abbildung des Hauptgeräts

  1. Bedienfeld

    Namen und Funktionen des Bedienfelds

  2. Platte

    Das Papier wird nach unten gesaugt und am Schweben gehindert. Reinigen Sie diesen Bereich, wenn die Rückseite der Ausdrucke verschmutzt aus dem Gerät kommt.

    Reinigung der Auflagefläche

  3. Papier-Bypass

    Legen Sie hier Papier ein, wenn Sie über den Papiereinzug drucken. Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein.

  4. Rückspultaste

    Drücken Sie diese Taste, um die Papierrolle einzulegen oder um gestautes Papier zu entfernen.

  5. Papiereinzug 2

    Legen Sie hier eine Papierrolle ein.

  6. Papiereinzug 1

    Legen Sie hier eine Papierrolle ein.

  7. Papierausgabe

    Die Ausdrucke werden hier ausgegeben.

  8. Vordere Abdeckung

    Dies ist die Abdeckung des Papierbypasses. Öffnen Sie diese Abdeckung, um aus dem Papiereinzug zu drucken, um gestautes Papier zu entfernen oder um das Vorlagenglas zu reinigen.

  9. Hauptschalter

    Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn er ausgeschaltet ist, schalten Sie den Hauptschalter ein.

Vorderansicht auf die rechte Seite

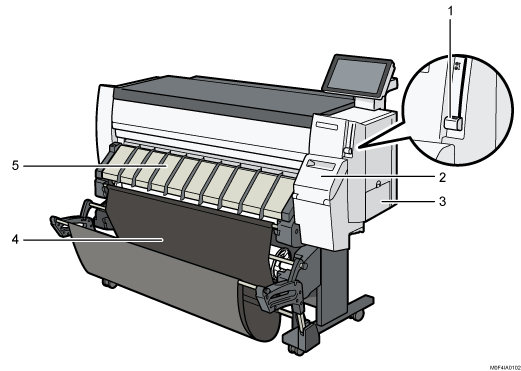

Nummerierte Abbildung des Hauptgeräts

  1. Hebel zum Halten des Papiers

    Dieser Hebel hält Papier, das in den Papiereinzug oder den Papierbypass eingelegt wurde. Verwenden Sie diesen Hebel, um aus dem Bypass zu drucken bzw. um gestautes Papier zu entfernen.

  2. Kartuschenabdeckung

    Öffnen, um die Druckkartusche zu ersetzen.

  3. Abdeckung Farbsammeleinheit

    Öffnen Sie diese Abdeckung, um die Farbsammeleinheit auszutauschen. Die für die Wartung verwendete Tinte sammelt sich in der Farbsammeleinheit.

  4. Ausgabefach

    Das ausgegebene Papier wird hier gestapelt.

  5. Abdeckung des Papiereinzugs

    Öffnen, um die Papierrolle in den Papiereinzug einzulegen oder um gestautes Papier zu entfernen.

Rückansicht

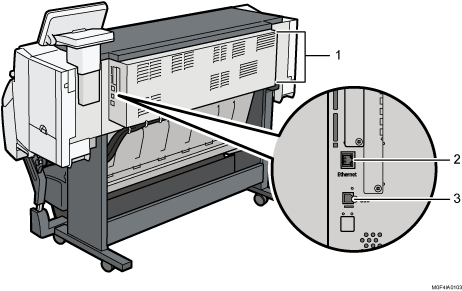

Nummerierte Abbildung des Hauptgeräts

  1. Lüftungsschlitze

    Vermeiden Überhitzung. Nach großvolumigem Drucken kann das Gebläse gegebenenfalls weiter laufen, um die Temperatur im Inneren des Geräts zu senken.

  2. Ethernet-Schnittstelle

    Über diese Schnittstelle lässt sich das Gerät in das Netzwerk einbinden oder der Remote-Management-Service (@Remote) über das Internet nutzen.

  3. USB2.0-Schnittstelle Typ B

    Verwenden Sie diese Schnittstelle, um das Gerät und den Computer mittels USB-Kabel zu verbinden.

Hinweis
