Průvodce názvy a funkcemi součástí

Ovládací panel

Názvy a funkce ovládacího panelu

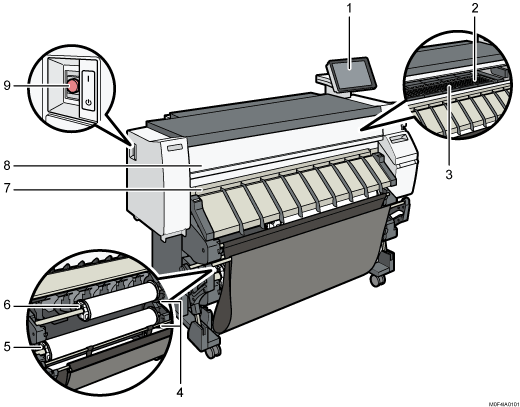

Deska

Papír je tažen dolů a je zabráněno jeho postupu. Vyčistěte tuto oblast, je-li zadní strana výtisků znečištěna.

"Cleaning the Platen", User Guide (Full Version) v angličtině

Boční vstup papíru

Sem vložte papír, pokud chcete tisknout z ručního podavače. Papír vkládejte tiskovou stranou nahoru.

Tlačítko převíjení

Stisknutím tohoto tlačítka zavedete roli papíru nebo odstraníte uvíznutý papír.

Vstup papíru 2

Sem vložte roli papíru.

Vstup papíru 1

Sem vložte roli papíru.

Výstup papíru

Výstup výtisku probíhá na tomto místě.

Přední kryt

Toto je kryt ručního podavače. Kryt otevřete, pokud chcete tisknout z ručního podavače, odstranit uvíznutý papír nebo vyčistit válec.

Hlavní spínač napájení

Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.

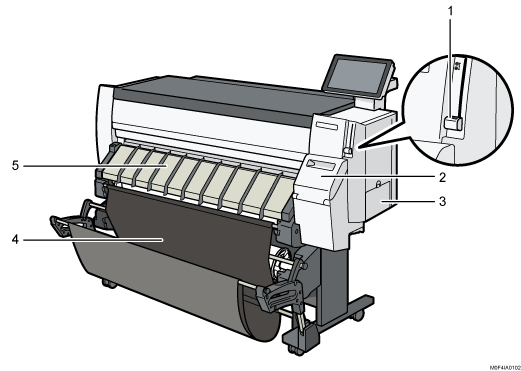

Páčka držící papír

Tato páčka přidržuje papír, který je vložen do vstupu papíru nebo ručního podavače. Tuto páčku použijte při tisku z ručního podavače, případně k odstranění uvíznutého papíru.

Kryt kazety

Otevřete při výměně tiskových kazet.

Kryt sběrné jednotky inkoustu

Tento kryt otevřete, potřebujete-li vyměnit sběrnou jednotku inkoustu. Inkoust určený pro údržbu se shromažďuje ve sběrné jednotce inkoustu.

Výstupní koš

Potištěný papír se stohuje zde.

Kryt vstupu papíru

Otevřete, abyste mohli umístit papír do oblasti vkládání papíru nebo odstranili uvíznutý papír.

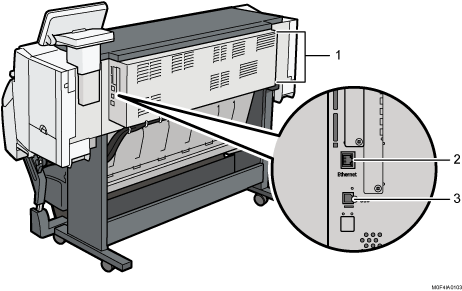

Ventilační otvory

Brání přehřátí. Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.

Rozhraní Ethernet

Tento port použijte pro připojení zařízení k síti nebo pro použití služby vzdálené správy (@Remote) přes internet.

Rozhraní USB 2.0, typ B

Tento port použijte pro připojení zařízení a počítače pomocí USB kabelu.
