Элементы настройки меню RTIFF
Описание значений символов приведено в следующей таблице:
Метка | Описание |
|---|---|
 | Доступно также с помощью приложения Web Printing Tool. |
1. Выбрать место подачи бумаги
Укажите место подачи бумаги для использования при печати.
Настройки
Настр.сист. по умолч.
Ввод бумаги 1: обычн. (книжная)
Ввод бумаги 1: обычн. (альбомная)
Ввод бумаги 1: нестандартный размер
Ввод бумаги 2: обычн. (книжная)
Ввод бумаги 2: обычн. (альбомная)
Ввод бумаги 2: нестандартный размер
Место обходной подачи бум.
Значение по умолчанию: Настр.сист. по умолч.
Поведение
Если в качестве мечта подачи бумаги выбрано "Настр.сист. по умолч.", используется место подачи, указанное в блоке "Настройки бумаги/места ввода бумаги"
"Приоритет места ввода бумаги" "Приоритет места ввода бумаги: принтер".
Условия
Если в поле "2. Размер бумаги" выбран формат бумаги, эта настройка игнорируется.
Если для параметра "U. Автовыбор бумаги" выбрано значение "On", эта настройка игнорируется.
Если бумагу нельзя подать из места, указанного в этом параметре, из-за ограничений функции принтера аппарата, бумага подается из того места, которое указано с помощью панели управления.
Если в качестве параметра печати задано "tray", "paper" или "autopaper", эта настройка игнорируется.
Если в качестве языка печати PJL или аналогичного параметра печати указана сортировка с поворотом, то подача бумаги может быть выполнена из места подачи, отличного от выбранного.
Если включена функция автопереключения подачи бумаги, бумага может подаваться из места подачи, отличного от выбранного. Чтобы указать место подачи бумаги, выберите значение "Авто" или "Off" для параметра "4. Автопереключение подачи бум.", либо укажите параметр печати "noautotray".
Элементы "Ввод бумаги 2: обычн. (книжная)", "Ввод бумаги 2: обычн. (альбомная)" и "Ввод бумаги 2: нестандартный размер" отображаются в поле "1. Выбрать место подачи бумаги" только при установке дополнительного места подачи бумаги 2.
2. Размер бумаги
Укажите размер и ориентацию бумаги, которая будет использоваться для печати.
Настройки
Не указывать, A0R, A1, A1R, A2, A2R, A3, A3R, A4, B1R JIS, B2 JIS, B2R JIS, B3 JIS, B3R JIS, B4 JIS, B4R JIS, AC, ACR, LT, LTR, DL, DLR, LG, LGR, 12 x 18, 12 x 18R, 36 x 48R, 34 x 44R, 30 x 42R, 24 x 36, 24 x 36R, 22 x 34, 22 x 34R, 21 x 30, 18 x 24, 18 x 24R, 9 x 12, 9 x 12R, 8 1/2 x 13, 15 x 20R
По умолчанию: Не указывать
Поведение
Если бумага указанного в этом параметре формата и ориентации не загружена ни в одно из мест подачи, подача бумаги осуществляется из места, отображаемого на панели управления.
Если выбрано значение "Не указывать", подача бумаги осуществляется из места, выбранного для параметра "1. Место подачи бумаги".
Условия
Если выбрано любое значение, кроме "Не указывать", значение параметра "1. Выбрать место подачи бумаги" игнорируется.
Если для параметра "U. Автовыбор бумаги" выбрано значение "On", эта настройка игнорируется.
Если в качестве параметра печати задано "tray", "paper" или "autopaper", эта настройка игнорируется.
Выбор некоторых мест подачи бумаги может быть недоступен.
Если включена функция Автоперключ.подачи бумаги, подача бумаги может быть выполнена из места, отличного от выбранного. Чтобы указать место подачи бумаги, выберите значение "Авто" или "Выкл." для параметра "4. Автопереключение подачи бумаги", или укажите параметр печати "noautotray".
4. Автопереключение подачи бум.
Укажите, следует ли автоматически переходить на другое место подачи бумаги, если в текущем месте во время печати закончится бумага.
В места подачи, на которые будет выполнено автоматические переключение, должна быть загружена бумага одного типа и формата.
Настройки
Авто
Вкл.
Выкл.
По умолчанию: Авто
Поведение
Переключение места подачи бумаги выполняется автоматически при выборе значения "Авто" или "Вкл.".
При выборе значения "Выкл." переключение места подачи бумаги не выполняется. В этом случае загрузите бумагу.
Условия
Если задан параметр печати "autotray" или "noautotray", эта настройка игнорируется.
Даже при выборе значения "Авто" автоматическое переключение места подачи бумаги не осуществляется в случае, если для параметра "1. Выбрать место подачи бумаги" выбрано место подачи бумаги или в параметре печати "tray" указано определенное место подачи.
5.Orientation
Укажите ориентацию, в которой следует печатать изображения.
Настройки
Книжная
Альбомная
Значение по умолчанию: Книжная
Вывод при выборе параметра "Portrait":
Вывод при выборе параметра "Landscape":
Условия
Если для параметра "U. Автовыбор бумаги" выбрано значение "On", а а параметры печати "tray" и "paper" не указаны, эта настройка игнорируется.
Если для параметра печати выбрано "portrait", "landscape" или "autopaper", эта настройка игнорируется.
Если печать в противоположной ориентации активирована с помощью PJL или соответствующего параметра печати, изображения на бумаге во время печати могут разворачиваться на 180 градусов.
7.Resolution
Укажите разрешение, которое следует использовать во время печати.
Параметр
600dpi
8. Масштаб
Укажите коэффициент увеличения или уменьшения изображений при печати. Укажите значение в диапазоне 25-1000% (с шагом 1%). Несмотря на увеличение или уменьшение, соотношение сторон изображения не изменяется.
По умолчанию: 100%
Условия
Если указан параметр печати "xmag", "ymag", "fit", "nofit", "tifffit", "notifffit" или "autoreduce" или указано значение "J. Масштаб Ум./Ув.: По горизонтали", "K. Масштаб Ум./Ув.: По вертикали", "P. Авто Ум./Ув. до области печати", "T. Авто Ум./Ув. до разм. сканир. изобр." или "b. Автоуменьшение", то изображения увеличиваются или уменьшаются согласно коэффициенту, рассчитанному умножением коэффициента масштабирования, указанного для этих настроек, на коэффициент масштабирования, указанный с помощью параметра печати.
Если задан параметр печати "mag", эта настройка игнорируется.
Значение, указанное для параметра "b. Автоуменьшение" или для параметра печати "autoreduce", имеет приоритет перед значением, указанным для параметра "P. Авто Ум./Ув. до области печати" или для параметра печати "fit".
9. Левое поле
Укажите расстояние (в мм) от левого края области печати до края участка, на котором начинается печать на бумаге (диапазон 0-100 мм с шагом 1 мм).
При выполнении печати возможны отклонения от желаемых результатов.
По умолчанию: 0 мм
Область печати
Левое поле (leftspace)
Если указан параметр печати "leftspace", фактическая ширина поля высчитывается сложением этого значения со значением, указанным для параметра "leftspace".
A. Правое поле
Укажите расстояние (в мм) от правого края области печати до края участка, на котором заканчивается печать (диапазон 0-100 мм с шагом 1 мм).
При выполнении печати возможны отклонения от желаемых результатов.
По умолчанию: 0 мм
Область печати
Правое поле (rightspace)
Если указан параметр печати "rightspace", фактическая ширина поля высчитывается сложением этого значения со значением, указанным для параметра "rightspace".
Если указать параметр "A. Правое поле" при включенной функции "O. Центрирование", изображение будет размещено в центре области, определенной вычитанием указанного расстояния из ширины бумаги. Если диапазон печати не соответствует размеру бумаги, левый край изображений может быть обрезан.
B. Верхнее поле
Укажите расстояние (в мм) от верхнего края области печати до края участка, на котором начинается печать (диапазон 0-100 мм с шагом 1 мм).
При выполнении печати возможны отклонения от желаемых результатов.
По умолчанию: 0 мм
Область печати
Верхнее поле (topspace)
Если указан параметр печати "topspace", фактическая ширина поля высчитывается сложением этого значения со значением, указанным для параметра "topspace".
C. Нижнее поле
Укажите расстояние (в мм) от нижнего края области печати до края участка, на котором печать заканчивается (диапазон 0-100 мм с шагом 1 мм).
При выполнении печати возможны отклонения от желаемых результатов.
По умолчанию: 0 мм
Область печати
Нижнее поле (bottomspace)
Если указан параметр печати "bottomspace", то фактическая ширина поля высчитывается сложением этого значения со значением, указанным для параметра "bottomspace".
D. Смещение по оси X
Укажите расстояние смещения (offset) положения оттиска в горизонтальном направлении в диапазоне ± 100 мм с шагом 1 мм. При вводе отрицательного значения оттиск сдвигается влево, при вводе положительного значения — вправо.
По умолчанию: 0 мм
Смещение по оси X (xoffset)
Область печати
Если указан параметр печати "xoffset", фактическое расстояние смещения положения печати высчитывается сложением этого значения со значением, указанным для параметра "xoffset".
Если задана настройка "O. Центрирование" либо указан параметр печати "center" или "nocenter", положение печати смещается горизонтальном направлении согласно значению, указанному для этой настройки, и значению, указанному для этого параметра печати.
E. Смещение по оси Y
Укажите расстояние смещения (offset) положения оттиска в вертикальном направлении в диапазоне ± 100 мм с шагом 1 мм. При вводе отрицательного значения оттиск сдвигается вверх, при вводе положительного значения — вниз.
По умолчанию: 0 мм
Смещение по оси Y (yoffset)
Область печати
Если указан параметр печати "yoffset", то фактическое расстояние смещения позиции печати высчитывается сложением этого значения со значением, указанным для параметра "yoffset".
Если задана настройка "O. Центрирование" либо указан параметр печати "center" или "nocenter", положение печати смещается в вертикальном направлении согласно значению, указанному для этой настройки, и значению, указанному для этого параметра печати.
H. Несколько страниц на листе: кол-во столбцов
Укажите количество изображений, объединяемых в горизонтальном направлении (количество столбцов) на одном листе бумаги, в диапазоне от 1 до 10.
По умолчанию: 1
Условия
Если для параметра "U. Автовыбор бумаги" задано значение "On", а параметры печати "tray" и "paper" не указаны, эта настройка игнорируется.
Если задан параметр печати "multicols" или "autopaper", эта настройка игнорируется.
Чтобы указать количество изображений (количество строк) для объединения на одном листе бумаги в вертикальном направлении, задайте настройку "I. Несколько страниц на листе: кол-во строк" или укажите параметр печати "multirows".
Размер каждого изображения зависит от указанного количества изображений, которые необходимо объединить, и области печати.
Если задана печать нескольких изображений на одном листе бумаги, такая печать выполняется, даже если количество полученных изображений меньше указанного, в следующих случаях:
Получена команда управляющей последовательности, например команда переключения языка описания страниц.
Если аппарат работает в сети и получена команда "EOF" (конец файла).
I. Несколько страниц на листе: кол-во строк
Укажите количество изображений, которые необходимо объединить на одном листе бумаги по вертикали (количество строк), в диапазоне от 1 до 10.
По умолчанию: 1
Условия
Если для параметра "U. Автовыбор бумаги" задано значение "On", а параметры печати "tray" и "paper" не указаны, эта настройка игнорируется.
Если задан параметр печати "multirows" или "autopaper", эта настройка игнорируется.
Чтобы указать количество изображений (количество столбцов) для объединения на одном листе бумаги в горизонтальном направлении, задайте настройку "H. Несколько страниц на листе: кол-во столбцов" или укажите параметр печати "multicols".
Размер каждого изображения зависит от указанного количества изображений, которые необходимо объединить, и области печати.
Если указана печать с объединением изображений, то печать происходит даже в том случае, если количество полученных изображений меньше указанного значения, в следующих случаях:
Получена команда управляющей последовательности, например команда переключения языка описания страниц.
Если аппарат работает в сети и получена команда "EOF" (конец файла).
J. Масштаб Ум./Ув.: По горизонтали
Укажите коэффициент увеличения (уменьшения) в горизонтальном направлении в диапазоне 25-1000% (с шагом 1%). При печати изображения увеличиваются или уменьшаются в горизонтальном направлении с указанным коэффициентом.
По умолчанию: 100%
Условия
Если указаны параметры печати "mag", "fit", "nofit", "tifffit", "notifffit" или "autoreduce", или если настроены параметры "8. Масштаб", "P. Авто Ум./Ув. до области печати", "T. Авто Ум./Ув. до разм. сканир. изобр." или "b. Автоуменьшение", то при печати изображения уменьшаются или увеличиваются с коэффициентом, рассчитанным с помощью умножения коэффициента, указанного с помощью данной настройки, на коэффициент, указанный с помощью параметра "J. Масштаб Ум./Ув.: По горизонтали".
Если задан параметр печати "xmag", эта настройка игнорируется.
Значение, указанное для параметра "b. Автоуменьшение" или для параметра печати "autoreduce", имеет приоритет перед значением, указанным для параметра "P. Авто Ум./Ув. до области печати" или для параметра печати "fit".
K. Масштаб Ум./Ув.: По вертикали
Укажите коэффициент увеличения (уменьшения) в вертикальном направлении в диапазоне 25-1000% (с шагом 1%). При печати изображения увеличиваются или уменьшаются в вертикальном направлении с указанным коэффициентом.
По умолчанию: 100%
Условия
Если указаны параметры печати "mag", "fit", "nofit", "tifffit", "notifffit" или "autoreduce", или если настроены параметры "8. Масштаб", "P. Авто Ум./Ув. до области печати", "T. Авто Ум./Ув. до разм. сканир. изобр." или "b. Автоуменьшение", то при печати изображения уменьшаются или увеличиваются с коэффициентом, рассчитанным с помощью умножения коэффициента, указанного с помощью данной настройки, на коэффициент, указанный с помощью параметра "K. Масштаб Ум./Ув.: По вертикали".
Если задан параметр печати "ymag", эта настройка игнорируется.
Значение, указанное для параметра "b. Автоуменьшение" или для параметра печати "autoreduce", имеет приоритет перед значением, указанным для параметра "P. Авто Ум./Ув. до области печати" или для параметра печати "fit".
L. Позитив/Негатив
Укажите, следует ли инвертировать тона (черный и белый) при печати изображений.
Настройки
Выкл.
Вкл.
По умолчанию: Выкл.
Условие
Если задан параметр печати "positive" или "negative", эта настройка игнорируется.
M. Яркость
Укажите яркость печати многоуровневых изображений (в оттенках серого) в диапазоне 1-1000% (с шагом 1%). Изображения выглядят в общем светлее (белее), если указано значение больше "100%", и темнее (чернее), если указано значение меньше "100%".
По умолчанию: 100%
Условия
Этот параметр не влияет на двухуровневые (только черно-белые) изображения.
Если задан параметр печати "brightness", эта настройка игнорируется.
Для некоторых цветовых данных эта настройка может быть недействительна.
N. Контраст
Укажите степень контраста для многоуровневых изображений (в оттенках серого) в диапазоне 1-1000% (с шагом 1%). Если указать значение более "100%", то различие между наиболее светлыми и наиболее темными участками напечатанного изображения увеличивается, а если указать значение менее "100%", то различие уменьшается.
По умолчанию: 100%
Условия
Этот параметр не влияет на двухуровневые (только черно-белые) изображения.
Если задан параметр печати "contrast", эта настройка игнорируется.
Для некоторых цветовых данных эта настройка может быть недействительна.
O. Центрирование
Укажите, следует ли выравнивать изображение по центру области печати во время печати.
Настройки
Вкл.
Выкл.
По умолчанию: Вкл.
Операции
Если указано значение "Off", печать начинается с верхнего левого угла области печати (верхнего левого угла изображения).
Даже если задано значение "On", положение изображения, напечатанного на бумаге, смещается на расстояние, предписываемое настройкой "D. Смещение по оси X" или "E. Смещение по оси Y" либо параметром печати "xoffset" или "yoffset" (если эти настройки или параметры указаны).
Условие
Если задан параметр печати "center" или "nocenter", эта настройка игнорируется.
Область печати определяется настройками параметра "S. Область печати" или высчитывается по значениям, заданным для параметров печати "maxarea" и "normalarea" и настроек "9. Левое поле", "A. Правое поле", "B. Верхнее поле", "C. Нижнее поле", "H. Несколько страниц на листе: кол-во столбцов" и/или "I. Несколько страниц на листе: кол-во строк". Значения, заданные для параметров печати "leftspace", "rightspace", "topspace", "bottomspace", "multicols" или "multirows", также учитываются в вычислениях.
P. Авто Ум./Ув. до области печати
Укажите, следует ли автоматически увеличивать или уменьшать полученное изображение в соответствии с размерами области печати. Соотношение сторон изображения остается неизменным.
Настройки
Вкл.
Выкл.
По умолчанию: Выкл.
Операции
Если задано значение "Off", выполняется полноразмерная печать изображений.
Если указана настройка "8. Масштаб", "J. Масштаб Ум./Ув.: По горизонтали", "K. Масштаб Ум./Ув.: По вертикали" или "T. Авто Ум./Ув. до разм. сканир. изобр.", или если указаны параметры печати "mag", "xmag", "ymag", "tifffit" или "notifffit", то изображения уменьшаются или увеличиваются с коэффициентом, который рассчитывается умножением коэффициента масштабирования, указанного в этих настройках, на коэффициент, указанный с помощью параметров печати, даже если для данного пункта указано значение "Вкл.".
Условия
Если задан параметр печати "fit" или "nofit", эта настройка игнорируется.
Если для параметра "b. Автоуменьшение" указан размер, который меньше размера изображения, то эта настройка игнорируется.
Если задан параметр печати "autoreduce", эта настройка игнорируется.
Область печати определяется настройками параметра "S. Область печати" или высчитывается по значениям, заданным для параметров печати "maxarea" и "normalarea" и настроек "9. Левое поле", "A. Правое поле", "B. Верхнее поле", "C. Нижнее поле", "H. Несколько страниц на листе: кол-во столбцов", и/или "I. Несколько страниц на листе: кол-во строк". Значения, заданные для параметров печати "leftspace", "rightspace", "topspace", "bottomspace", "multicols" или "multirows", также учитываются в вычислениях.
Q. Печать сообщений об ошибке
Укажите, следует ли печатать сообщение об ошибке в случае ее возникновения.
Настройки
Вкл.
Выкл.
По умолчанию: Выкл.
Операции
При выборе значения "On" сообщение об ошибке печатается, если ошибки возникают после переключения в режим RTIFF или после печати предыдущего сообщения об ошибке.
Условие
Если задан параметр печати "errorprint" или "noerrorprint", эта настройка игнорируется.
Даже если выбрано значение "On", в случае сброса RTIFF сообщение об ошибке не печатается.
Даже если выбрано значение "Off", сообщение об ошибке печатается в соответствующем поле в Спис.настроек (RTIFF) в случае печати списка с помощью панели управления или команды печати итогов.
Для получения сведений о сообщениях с ошибками см. Сообщения об ошибках.
S. Область печати
Укажите, следует ли оставлять поля на бумаге, или следует использовать все пространство бумаги для печати изображений. Фактическое положение печати на бумаге может отличаться от ожидаемого даже при указании области печати.
Настройки
Стандартн.
Край к краю
Значение по умолчанию: Край к краю
Операции
Если задано значение "Стандарт", по верхнему, нижнему, левому и правому краям области печати размещается поле шириной примерно 5 мм.
Если указан вариант "Край к краю", то для печати используется почти все пространство бумаги.
Условие
Если задан параметр печати "maxarea" или "normalarea", эта настройка игнорируется.
T. Авто Ум./Ув. до разм. сканир. изобр.
Укажите, следует ли автоматически уменьшать или увеличивать полученное изображение для его печати в фактических размерах (с указанными размерами).
Настройки
Вкл.
Выкл.
По умолчанию: Вкл.
Операции
Если указан вариант "Off", печать изображений фактического размера не выполняется. Выполняется полноразмерная печать (в виде точек).
Если настроены параметры "8. Масштаб", "J. Масштаб Ум./Ув.: По горизонтали", "K. Масштаб Ум./Ув.: По вертикали" и (или) "P. Авто Ум./Ув. до области печати", или если указаны параметры печати "mag", "xmag", "ymag", "fit", "nofit" и (или) "autoreduce", изображение уменьшается (увеличивается) с коэффициентом, рассчитанным с помощью умножения его коэффициента масштабирования на коэффициент, указанный для параметра "T. Авто Ум./Ув. до разм. сканир. изобр." для печатания в фактических размерах, даже при выборе варианта "Вкл.".
Эта настройка игнорируется для данных изображения в любых форматах, кроме TIFF и CALS.
Коэффициент уменьшения/увеличения можно рассчитать с учетом сведений о разрешении по горизонтали и вертикали, указанным в тегах данных TIFF, и сведений о разрешении печати. Например, при печати данных TIFF с разрешением по горизонтали 200 т/д и по вертикали 400 т/д (с указанием в тегах) на аппарате с разрешением 600 т/д размер изображения увеличивается в 3,0 раза (600/200) по горизонтали и в 1,5 раза (600/400) по вертикали.
Изображения в многостраничных данных TIFF уменьшаются/увеличиваются с учетом данных о разрешении, указанных для каждой страницы в отдельности.
Условия
Если в полученных данных TIFF или CALS отсутствует вкладка с информацией о разрешении либо запись страницы или заголовка, эта настройка игнорируется даже в случае выбора значения "On".
Если задан параметр печати "tifffit" или "notifffit", эта настройка игнорируется.
Если параметр печати "autoreduce" задан параллельно с любым из перечисленных ниже элементов, параметр печати "autoreduce" или настройка "b. Автоуменьшение" имеет приоритет над этой настройкой.
"Вкл." установлено в качестве значения параметра "P. Авто Ум./Ув. до области печати".
Задан параметр печати "fit".
U. Автовыбор бумаги
Эта настройка предназначена для управления функцией автоматического выбора места подачи с бумагой, формат которой соответствует размеру изображения для печати. Чтобы выдержать должную ориентацию, изображения при печати могут быть повернуты.
Настройки
Вкл.
Выкл.
По умолчанию: Вкл.
Операции
Если выбрано значение "Off", функция автовыбора бумаги отключается.
Если выбрано значение "On", функция автовыбора бумаги включается.
Если выбран вариант "Вкл.", настройки параметров "1. Место подачи бумаги", "2. Размер бумаги", "5. Ориентация", "H. Неск-ко стр. на лист: Кол-во колонок" и "I. Неск-ко стр. на лист: Кол-во строк" и параметры печати "portrait", "landscape", "multicols" и "multirows" игнорируются.
Некоторые места подачи бумаги могут быть исключены из функции автоматического выбора мест подачи. Если все места подачи исключены из функции автоматического выбора мест подачи бумаги, то используется место подачи, отображаемое на панели управления.
Если задана настройка "8. Масштаб", "J. Масштаб Ум./Ув.: По горизонтали", "K. Масштаб Ум./Ув.: По вертикали", "T. Авто Ум./Ув. до разм. сканир. изобр.", "b. Автоуменьшение", "9. Левое поле", "A. Правое поле", "B. Верхнее поле", "C. Нижнее поле", "D. Смещение по оси X" или "E. Смещение по оси Y", либо задан параметр печати "mag", "xmag", "ymag", "tifffit", "notifffit", "autoreduce", "leftspace", "rightspace", "topspace", "bottomspace", "xoffset" или "yoffset", выбор места подачи бумаги осуществляется согласно размеру изображения, который соответствует этим настройкам и параметрам.
Настройте параметр "V. Автовыбор бумаги: Поле допуска", чтобы указать значения допуска для изображения, которое превышает соответствующий размер бумаги или ширину возможных полей.
Если размер изображения превышает размеры наибольшего формата бумаги, загруженного в выбранные места подачи, то среди них выбирается место подачи с бумагой наибольшего формата.
Приоритет может отдаваться месту подачи бумаги нестандартного размера, если для параметра "X. Синхронная резка" задано значение "On" или для параметра печати "autopaper" выбрано значение "freecut".
Условия
Если задан параметр печати "tray", "paper" или "autopaper", эта настройка игнорируется.
Если с помощью PJL или соответствующего параметра печати задана печать в противоположной ориентации, изображения могут быть развернуты на 180 градусов.
V. Автовыбор бумаги: Поле допуска
Укажите значения допусков для совмещения размера бумаги с размером изображения (в диапазоне ±50% с шагом 1%) на случай, если место подачи бумаги для печати изображения выбирается автоматически.
По умолчанию: 5%
Операции
Если для допуска выбрано значение "10%", место подачи бумаги выбирается с расчетом на то, что бумага достаточно большая для печати изображения, размеры которого на 10% превышают указанные (то есть составляют 110%) . Если для допуска указывается значение "-10%", то место подачи бумаги выбирается с таким расчетом, что бумага позволит напечатать только такое изображение, размеры которого на 10% меньше указанного (то есть составляют 90%).
Условия
Если для параметра "U. Автовыбор бумаги" задано значение "Off" или заданы параметры печати "tray" и "paper" (но не параметр "autopaper"), эта настройка игнорируется.
Если для параметра печати "autopaper" задано значение "tolerance", эта настройка игнорируется.
Чтобы происходил автоматический выбор места подачи, в которое загружена бумага должного размера для печати заданного изображения, установите параметр "U. Автовыбор бумаги" или параметр печати "autopaper".
W. Буффер данных
Выберите расположение, где следует создать буфер данных (на устройстве) для временного хранения входных данных при растеризации изображений формата TIFF.
Если выбран "Жесткий диск", не выключайте питание принтера во время обработки входных данных. Если отключить питание принтера во время обработки входных данных, жесткий диск может быть поврежден.
Настройки
Пам.:%
Жесткий диск
Значение по умолчанию: Память
Операции
Если выбрано "Память", буфер данных создается в памяти аппарата.
Если выбран "Жесткий диск", буфер данных создается на жестком диске аппарата. Можно распечатывать файлы формата TIFF или CALS, печать которых иным способом невозможна из-за ограничений, накладываемых последовательностью обработки данных или размером данных. Однако для печати некоторых данных может потребоваться больше времени, если не выбран параметр "Жесткий диск".
Условие
Если задан параметр печати "diskbuffer" или "memorybuffer", эта настройка игнорируется.
Для получения сведений об ограничениях, связанных с последовательностью обработки или размера данных, см. Файлы формата TIFF, печать которых поддерживается, CALS файлы, доступные для печати и JPEG файлы, доступные для печати.
X. Синхронная резка
Укажите параметры размеров изображения для печати, чтобы изображение нестандартного формата можно было распечатать в минимальном размере.
Параметр
Вкл.
Выкл.
По умолчанию: Вкл.
Операции
Если задано значение "Off", изображение нестандартного формата не печатается в минимальном размере.
Если задано значение "On", изображение нестандартного формата печатается в минимальном размере.
Условия
Выполняется проверка, имеет ли печатаемое изображение обычный или нестандартный размер. Если изображение имеет нестандартный размер, выбирается место подачи бумаги, в которое загружена бумага нестандартного размера, ширина которой соответствует размеру изображения. Изображение печатается с размером по вертикали, соответствующим длине бумаги в месте подачи бумаги с нестандартной бумагой.
Если горизонтальные и вертикальные размеры бумаги нестандартного формата изменены для соответствия размеру печатаемого изображения, эти значения не отражаются в параметрах "Нест. размер: Место подачи бумаги 1" и "Нест. размер: Место подачи бумаги 2" на вкладке "Эмуляция (EM)" в меню "Функции принтера".
Если горизонтальные и вертикальные размеры бумаги изменены в соответствии с размером печатаемого изображения, эти значения отображаются как "Нестандартный размер" в поле параметров системы Спис.настроек (RTIFF).
Когда изображение поворачивается и вся область повернутого изображения не находится в диапазоне ± 10 мм от размера бумаги обычного размера, изображение обрабатывается как изображение нестандартного размера.
Для изображения для печати стандартного размера допуск не учитывается.
Для поиска места подачи с бумагой нестандартного формата используется диапазон допуска.
Если для параметра "U. Автовыбор бумаги" задано значение "Off", а параметр печати "autopaper" не указан, настройка этого элемента блокируется.
Если задан параметр печати "tray" или "paper", а параметр печати "autopaper" не указан, настройка этого элемента блокируется.
Если для параметра печати "autopaper" задано значение "freecut" или "nofreecut" либо указан параметр печати "freesize", настройка этого элемента блокируется.
Если печатается изображение стандартного размера или если место подачи бумаги для печати недоступно, настройка этого элемента блокируется.
Место подачи бумаги определяется следующим образом:
Определяется размер изображения для печати.
Если печатается изображение нестандартного размера, будет выбрано такое место подачи бумаги, в которое загружена бумага нестандартного размера минимальной ширины.
Если длина длинного края изображения соответствует ширине бумаги, загруженной в место подачи бумаги нестандартного формата, изображение печатается на бумаге из этого места подачи.
Если длина короткого края изображения соответствует ширине бумаги, загруженной в место подачи бумаги нестандартного формата, изображение печатается на бумаге из этого места подачи.
Если не определено место подачи бумаги с бумагой нестандартного размера для печати изображения, настройка этого пункта деактивируется. В этом случае место подачи бумаги будет выбрано в соответствии со значением параметра "U. Автовыбор бумаги".
Если изображение печатается на бумаге из места подачи с нестандартной бумагой, размер бумаги в этом месте подачи не указывается в полях "Нест. размер: Место подачи бумаги 1" и "Нест. размер: Место подачи бумаги 2" во вкладке "Эмуляция (EM)" меню "Функции принтера".
Если размер изображения меньше минимальной длины обрезки бумаги в месте подачи нестандартного формата, размер печатаемого изображения будет совпадать с минимальной длиной обрезки.

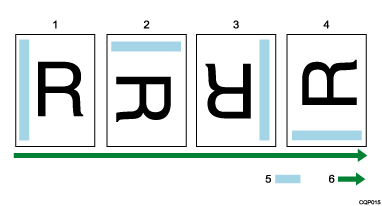

Z. Поворот
Укажите направление поворота изображений в данных печати, для которых настроена последующая обработка, относительно ориентации пикселей. Положение области, к которой применяется последующая обработка, зависит от ориентации изображения после его поворота.
Настройки
Нет
90 гр. по час.стрелке
180 градусов
90 гр.против час.стрел.
Значение по умолчанию: Нет
Если для последующей обработки выбрано "Left" (Влево):
Нет
90 град. по часовой
180 градусов
90 гр.против час.стрел.
Положение последующей обработки
Ориентация пикселей
Операции
Если выбрано "Нет", последующая обработка данных изображения выполняется в расчете на то, что ориентация изображения совпадает с ориентацией пикселей.
Если указано значение "90 гр. по час.стрелке", последующая обработка применяется к данным изображения в расчете на то, что ориентация изображения поворачивается на 90 градусов относительно пиксельной ориентации.
Если выбрано "180 градусов", последующая обработка данных изображения выполняется в расчете на то, что ориентация изображения поворачивается на 180 градусов относительно ориентации пикселей.
Если указано значение "90 гр.против час.стрел.", то последующая обработка данных изображения выполняется в расчете на то, что ориентация изображения поворачивается на 270 градусов относительно пиксельной ориентации.
Если задан параметр печати "orientation", настройка "Z. Поворот" игнорируется.
b. Автоуменьшение
Уменьшает изображения, размер которых превышает размер бумаги, в соответствии с размером бумаги.
Настройки
Выкл., Уменьшить до A0, Уменьшить до A1, Уменьшить до A2, Уменьшить до A3, Уменьшить до A4, Уменьшить до A5, Уменьшить до A6, Уменьшить до B1 JIS, Уменьшить до B2 JIS, Уменьшить до B3 JIS, Уменьшить до B4 JIS, Уменьшить до B5 JIS, Уменьшить до B6 JIS, Уменьшить до 36 x 48, Уменьшить до 34 x 44, Уменьшить до 30 x 42, Уменьшить до 24 x 36, Уменьшить до 22 x 34, Уменьшить до 21 x 30, Уменьшить до 18 x 24, Уменьшить до AC, Уменьшить до _\15\\x\\20\_, Уменьшить до 12 x 18, Уменьшить до DL, Уменьшить до 9 x 12, Уменьшить до LG, Уменьшить до 81/2 x 13, Уменьшить до LT, Уменьшить до Уменьшить до HL, Уменьшить до Умен. до разм. откртк
По умолчанию: Выкл.
Операции
Если размеры изображения превышают размеры бумаги, то изображение уменьшается так, чтобы уместить его на бумаге, используемой для печати.
Если размер изображения меньше формата бумаги, изображение печатается в исходных размерах.
Размер изображения определяется на основании значения параметра "d. Масштаб исключ. из автоуменьш.".
Если задано значение "Off", функция автоуменьшения не применяется.
Параметры автоматического уменьшения размера изображения определяется согласно настройкам "T. Авто Ум./Ув. до разм. сканир. изобр.", "8. Масштаб", "J. Масштаб Ум./Ув.: По горизонтали" или "K. Масштаб Ум./Ув.: По вертикали" или значениям, указанным для параметров печати "tifffit", "mag", "xmag" или "ymag".
Если указано значение "b. Автоуменьшение", выбор значения "Вкл." для параметра "P. Авто Ум./Ув. до области печати" или указание параметра печати "fit" игнорируется.
Если задан параметр печати "autoreduce", настройка параметра "b. Автоуменьшение" игнорируется.
c. Корректировка поля для автоуменьш.
Укажите значение, которое будет применятся к размеру бумаги, указанному в поле "b. Автоуменьшение", или при использовании параметра печати "autoreduce" в диапазоне ±100 мм с шагом 1 мм.
По умолчанию: 0 мм
Операции
Размер бумаги, указанный в поле "b. Автоуменьшение", при печати корректируется.
Скорректированный размер влияет только на расчет коэффициента уменьшения и не влияет на оценочный размер уменьшения.
Изображение может быть увеличено в некоторых случаях, если значения, рассчитанные на основе размера бумаги и значения, указанного в этой настройке, превышают размер изображения.
Размер бумаги - значение корректировки [мм]
Размер бумаги + значение корректировки [мм]
Формат бумаги
Если задано значение, превышающее длину короткого края бумаги, выбранную в поле "b. Автоуменьшение", эта настройка игнорируется.
Если для параметра "b. Автоуменьшение" выбрано значение "Off", а параметр печати "autoreduce" не указан, эта настройка игнорируется.
Если значение коррекции поля указано с помощью параметра печати "autoreduce", настройка "c. Корректировка поля для автоуменьш." игнорируется.
d. Масштаб исключ. из автоуменьш.
Укажите значение, которое будет применяться к "утвержденному размеру уменьшения", указанному в поле "b. Автоуменьшение", или при использовании параметра печати "autoreduce" в диапазоне ± 50% с шагом 1%.
По умолчанию: 5%
Операции
Скорректированный размер бумаги влияет только на оценочный размер уменьшения и не влияет на расчетный коэффициент уменьшения.
Укажите корректирующее значение, которое будет применяться к оценочному размеру уменьшения.
"Оценочный размер уменьшения" - это размер, полученный путем умножения размера бумаги на значение в поле "d. Масштаб исключ. из автоуменьш.". Изображение уменьшается только в случае, если оно не соответствует этому размеру.
Формат бумаги
Размер ожидаемого уменьшения
Если для параметра "b. Автоуменьшение" выбрано значение "Off", а параметр печати "autoreduce" не указан, эта настройка игнорируется.
Если для параметра печати "autoreduce" задан недопустимый коэффициент, эта настройка игнорируется.
e. Правил.тонк.линии в изобр. с умен.разм.
Указывает способ применения пиксельной корректировки к тонким линиям при печати уменьшенных изображений. Можно предотвратить исчезновение тонких линий при печати чертежей.
Настройки
Уменьшить пиксели
Скорректировать пиксели для горизонтальных линий
Скорректировать пиксели для вертикальных линий
Скорректировать пиксели горизонт. и вертик. линий
Значение по умолчанию: Скорректировать пиксели горизонт. и вертик. линий
Операции
Если выбрано значение "Уменьшить пиксели", размер изображения уменьшается за счет вычитания пикселей.
Если выбрано значение "Скорректировать пиксели для горизонтальных линий", изображение уменьшается в размерах при добавлении пиксельной корректировки к тонким горизонтальным линиям изображения.
Если выбрано значение "Скорректировать пиксели для вертикальных линий", изображение уменьшается в размерах при добавлении пиксельной корректировки к тонким вертикальным линиям изображения.
Если выбрано значение "Скорректировать пиксели горизонт. и вертик. линий" изображение уменьшается в размерах с применением пиксельной корректировки к тонким линиям вертикального и горизонтального направлений.
Условия
Если задан параметр "Уменьшить пиксели", тонкие линии могут исчезнуть при уменьшении размера изображения.
Если применяется пиксельная коррекция тонких линий, то процесс масштабирования изменяется, и результаты печати при некоторых настройках могут отличаться от ожидаемых.
Эта настройка не действует в отношении изображений, печатаемых в натуральном размере или увеличенных.
Не указывайте эту настройку при печати данных TIFF. Это может привести к непредсказуемым результатам.
Если указан параметр печати "magprocess", "magprocessx", "magprocessy" или "magprocessxy", настройка "e. Корр.тон. лин.в изобр. с уменьш.разм." игнорируется.
При выборе значения "Скорректировать пиксели для горизонтальных линий", "Скорректировать пиксели для вертикальных линий" или "Скорректировать пиксели горизонт. и вертик. линий", уменьшение размеров изображения не происходит, если объем памяти оказывается для этого недостаточным.
f. Цвет. / Черно-бел.
Укажите цветовой режим печати изображения (цветной или черно-белый).
Настройки
Черно-белый
Цвет.
По умолчанию: Цветной
Операции
Если выбрано значение "Черно-белый", печать изображения выполняется в черно-белом режиме.
При выборе "Цветной" изображения печатаются цветными.
Условие
Если задан параметр печати "colormode" или "monomode", эта настройка игнорируется.
g. Качество печати
Укажите уровни качества печати.
Настройки
Приоритет скорости (Чертеж)
Приоритет скорости
Стандартн.
Приоритет качества
По умолчанию: Приор.скор. (чертеж)
Операции
Если задано значение "Приоритет скорости", приоритет отдается скорости печати.
Если указано значние "Стандартный", то при печати применяется режим баланса между скоростью и качеством печати.
Если указано значение "Приоритет качества", то при печати приоритет отдается качеству печати.
При выборе "Приор.скор. (чертеж)" скорость печати имеет приоритет и печать выполняется с использованием настроек для САПР или таблиц, содержащих тонкие линии.
Условие
Если задан параметр печати "printquality", эта настройка игнорируется.
При выборе в качестве "Типа бумаги" любого типа бумаги, кроме обычной бумаги, переработанной бумаги, бумаги для струйной печати, тонкой бумаги или бумаги с покрытием (CAD), значением по умолчанию для параметра "g. Качество печати" является [Приорит.скорости].
h. Приоритет ориент.бумаги
Настройка ориентации бумаги.
Настройки
Ориентация изображения
Альбомная (Подача длин.кромкой)
Книжная (Подача кор.кромкой)
По умолчанию: Ориентация изображения
Операции
Выберите подачу короткой стороной в случае вертикальной ориентации изображения, выберите подачу длинной стороной в случае горизонтальной ориентации изображения.
Приоритетным является место подачи бумаги по длинной стороне.
Приоритетным является место подачи бумаги по короткой стороне.
Условия
Если значение "Выкл." выбрано для параметра "U. Авто. выбор бумаги" в Меню RTIFF и не задан параметр печати "autopaper", эта настройка игнорируется.
Если задан параметр печати "tray" или "paper", а параметр печати "autopaper" не указан, эта настройка игнорируется.
Если значение "speedpriority", "lefpriority" или "sefpriority" задано в параметре печати "autopaper", эта настройка игнорируется.
i. Место подачи без бумаги для автовыбора места подачи бумаги
Здесь можно указать место подачи, которое будет использоваться, когда закончится бумага в текущем месте подачи.
Настройки
Включать
Не включать
По умолчанию: Включать
Операции
Если выбрано "Включить", поиск бумаги применяется к месту подачи, в котором закончилась бумага.
При выборе "Не включать" поиск бумаги не выполняется в месте подачи, в котором закончилась бумага.
Условия
Если задан параметр печати "emptytray" или "noemptytray", эта настройка игнорируется.
