Перечень названий и функций компонентов

Панель управления

Перечень названий и функций компонентов панели управления

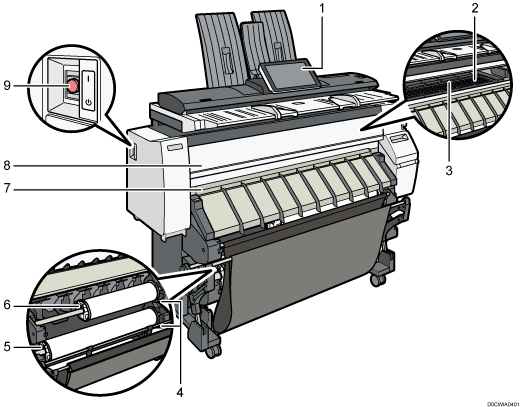

Панель

Бумага всасывается и предотвращается ее наплывание. Очистите эту зону, если обратная сторона отпечатков становится грязной.

Очистка прижимной панели

Место обходной подачи бумаги

Загрузите бумагу сюда при копировании или печати из места обходной подачи бумаги. Загружайте бумагу стороной для печати вверх.

Кнопка перемотки

Нажмите эту кнопку, чтобы загрузить рулон бумаги или удалить застрявшую бумагу.

Место подачи бумаги 2

Загрузите бумажный рулон сюда.

Место подачи бумаги 1

Загрузите бумажный рулон сюда.

Место вывода бумаги

Отпечатки появляются здесь.

Передняя крышка

Это крышка места обходной подачи бумаги. Откройте эту крышку, чтобы копировать или печатать из места обходной подачи бумаги, удалять застрявшую бумагу или очищать прижимную панель.

Выключатель основного питания

Чтобы использовать аппарат, необходимо включить главный переключатель. Если он выключен, включите его.

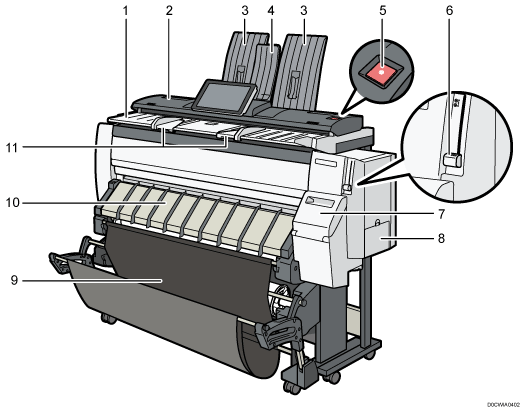

Платформа для оригиналов

Размещайте здесь оригиналы стороной для сканирования вниз.

Крышка блока подачи оригиналов

Откройте для извлечения застрявших оригиналов.

Укладчик оригиналов

В нем размещаются оригиналы.

Держатель укладчика

Используется для вывода оригиналов на переднюю сторону.

Клавиша [Остановка сканера]

Используйте, если оригиналы подаются под наклоном, или для отмены сканирования во время подачи оригинала.

Рычаг, удерживающий бумагу

Этот рычаг удерживает бумагу, загруженную в место подачи бумаги или в место обходной подачи бумаги. Используйте этот рычаг для копирования или печати из места обходной подачи бумаги или для удаления застрявшей бумаги.

Крышка картриджа

Откройте, чтобы заменить принт-картриджи.

Крышка приемника чернил

Откройте эту крышку, чтобы заменить приемник чернил. Чернила, используемые для обслуживания, собираются в приемнике чернил.

Выходной накопитель

Выходящая бумага накапливается здесь.

Крышка места подачи бумаги

Откройте, чтобы загрузить рулон бумаги в место подачи бумаги или удалить застрявшую бумагу.

Направляющая оригинала

Установите по ширине используемого оригинала.

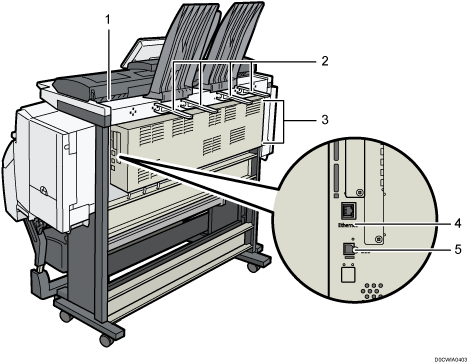

Выход оригиналов

Сюда доставляются оригиналы.

Направляющая вывода оригинала

Укладывает оригиналы, доставляемые к заднему выходу.

Вентиляционные отверстия

Предотвращают перегрев устройства. После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.

Интерфейс Ethernet

Этот порт применяется для подключения аппарата к сети или для использования службы удаленного управления (@Remote) через Интернет.

Интерфейс USB2.0, тип B

Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
