Przewodnik po nazwach i funkcjach komponentów

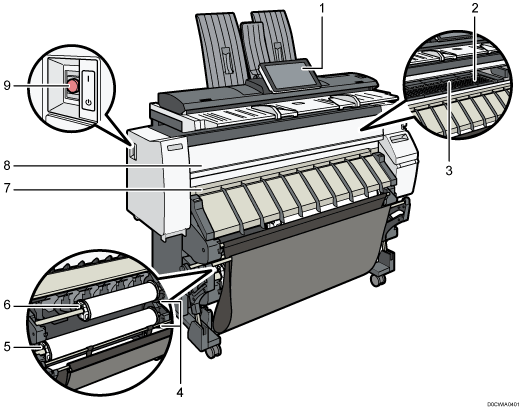

Panel operacyjny

Nazwy i funkcje elementów panelu operacyjnego

Płyta dociskająca

Papier został wciągnięty i nie wysuwa się. Oczyść to miejsce, jeśli tylne strony wydruków są zabrudzona.

"Cleaning the Platen", User Guide (Full Version) w języku angielskim

Ręczny podajnik papieru

Załaduj tutaj papier przed kopiowaniem lub drukowaniem z lokalizacji podajnika ręcznego papieru. Załaduj papier stroną do drukowania skierowaną do góry.

Przycisk przewijania

Naciśnij ten przycisk, aby załadować papier lub usunąć zacięty papier.

Wejście papieru 2

Tutaj załaduj zwój papieru.

Wejście papieru 1

Tutaj załaduj zwój papieru.

Odbiornik papieru

Tutaj dostarczane są wydruki.

Przednia pokrywa

To jest pokrywa lokalizacji podajnika ręcznego papieru. Otwórz tę pokrywę, aby kopiować lub drukować z lokalizacji podajnika ręcznego papieru, usunąć zacięty papier albo wyczyścić płytę dociskową.

Przełącznik zasilania głównego

Działanie urządzenia jest możliwe po włączeniu głównego zasilania. Jeżeli jest wyłączony, włącz włącznik.

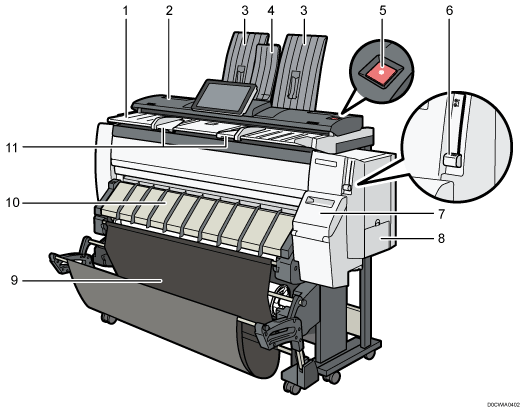

Oryginalna tabela

Umieść tutaj stroną skanowaną do dołu.

Pokrywa orygianłów

Otwórz w celu wyjęcia wciągniętych oryginałów.

Układarka oryginałów

Tutaj składane są oryginały.

Wspornik układarki

Umożliwia odbieranie oryginałów z przodu.

Przycisk [Zatrzymaj skaner]

Użyj jeżeli oryginały są krzywo składane lub aby przerwać skanowanie podczas wprowadzania oryginału.

Dźwignia trzymająca papier

Ta dźwignia przytrzymuje papier załadowany do lokalizacji wejścia papieru lub lokalizacji podajnika ręcznego papieru. Skorzystaj z tej dźwigni, aby kopiować lub drukować z lokalizacji podajnika ręcznego papieru lub aby usunąć zacięty papier.

Pokrywa modułów drukujących

Otwórz, aby wymienić pojemniki z tuszem.

Pokrywa pojemnika na zużyty tusz

Otwórz tą pokrywę, aby wymienć pojemnik na tusz. Tusz wykorzystywany w konserwacji zbiera się w pojemniku na tusz.

Kosz wyjściowy

Dostarczony papier składany jest tutaj.

Pokrywa wejścia papieru

Otwórz, aby załadować rolkę papieru do kasety na papier lub aby usunąć zacięty papier.

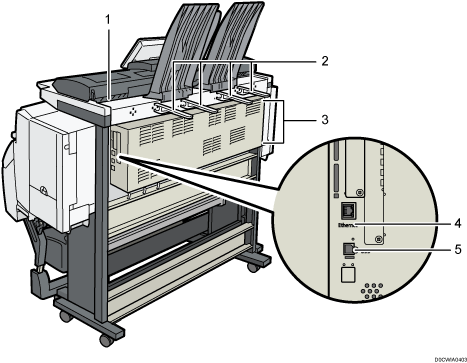

Prowadnica oryginałów

Ustaw do szerokości twoich oryginałów.

Wyjście oryginałów

Wydruki dostarczane są tutaj.

Prowadnica wyprowadzania oryginałów

Układa oryginały dostarczane do tylnego wyjścia.

Otwory wentylacyjne

Zapobiegają przegrzaniu. Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.

Interfejs Ethernet

Ten port umożliwia podłączenie urządzenia do sieci lub korzystanie z usługi zdalnego zarządzania (@Remote) przez Internet.

Interfejs USB 2.0 typ B

Ten port umożliwia połączenie urządzenia z komputerem przy użyciu przewodu USB.
