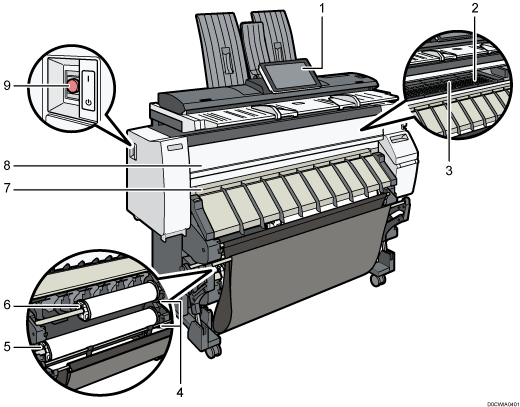

Namen en functies van onderdelen

Bedieningspaneel

Namen en functies van het bedieningspaneel

Plaat

Papier wordt hier omlaag gezogen om te voorkomen dat het gaat 'zweven'. Reinig dit deel als de achterkant van de afdrukken vies worden.

De degel schoonmaken

Papierhandinvoerlocatie

Plaats hier papier wanneer u wilt kopiëren of afdrukken via de papierhandinvoerlocatie. Plaats het papier met de bedrukte zijde naar boven.

Oprolknop

Druk op deze knop om de papierrol te laden of verkeerd ingevoerd papier te verwijderen.

Papierinvoerlocatie 2

Laad hier een papierrol.

Papierinvoerlocatie 1

Laad hier een papierrol.

Papieruitvoerlocatie

Hier worden de afdrukken uitgevoerd.

Voorpaneel

Dit is het paneel van de papierhandinvoerlocatie. Open dit paneel om te kopiëren of af te drukken vanuit de papierhandinvoerlocatie, om verkeerd ingevoerd papier te verwijderen of om de plaat te reinigen.

Hoofdstroomschakelaar

Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

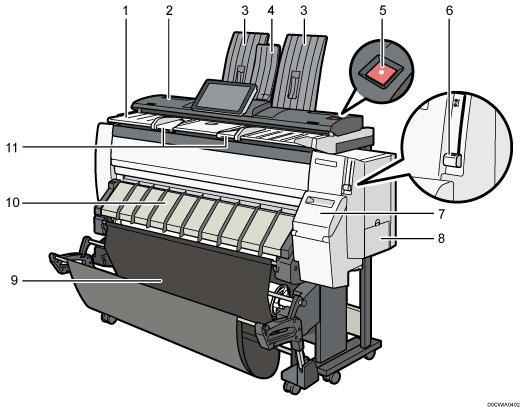

Tabel met originelen

Plaats hier originelen om te scannen, met de bedrukte zijde naar beneden.

Paneel van origineleninvoer

Open dit paneel om vastgelopen originelen te verwijderen.

Stapeleenheid voor originelen

Hier worden de originelen gestapeld.

Steun stapeleenheid

Gebruik deze steun als u originelen aan de voorkant wilt uitvoeren.

[Scanner stoppen]-knop

Gebruik deze toets als originelen scheef worden ingevoerd of om het scannen te annuleren terwijl er een origineel wordt ingevoerd.

Papierhendel

Deze hendel houdt papier vast dat in de papierinvoerlocatie of papierhandinvoerlocatie wordt geplaatst. Gebruik deze hendel wanneer u wilt kopiëren of afdrukken via de handinvoerlocatie of om verkeerd ingevoerd papier te verwijderen.

Cartridgepaneel

Open deze klep om printcartridges te vervangen.

Paneel inktopvangeenheid

Open dit paneel om de inktopvangeenheid te vervangen. Inkt die wordt gebruikt tijdens onderhoudstaken wordt opgevangen in de inktopvangeenheid.

Opvangbak

Het uitgevoerde papier wordt hier opgevangen.

Paneel papierinvoerlocatie

Open dit paneel om de papierrol in de papierinvoerlocatie te laden of om verkeerd ingevoerd papier te verwijderen.

Origineelgeleider

Stel de geleider in volgens de breedte van uw originelen.

Originelenuitgang

Hier worden de originelen afgeleverd.

Uitvoergeleider van het origineel

Stapelt originelen die bij de achteruitvoer zijn afgeleverd.

Ventilatieopening

De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt. Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.

Ethernet-interface

Gebruik de poort om het apparaat op het netwerk aan te sluiten of om de service voor beheer op afstand (@Remote) via internet te gebruiken.

USB 2.0-interface type B

Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
