BrukerveiledningIM CW2200

Oversikt over komponentenes navn og funksjoner

FORSIKTIG

  • Ikke dekk til maskinens ventilasjonsåpninger. Hvis du gjør det, kan det føre til brann som følge av at de indre komponentene overopphetes.

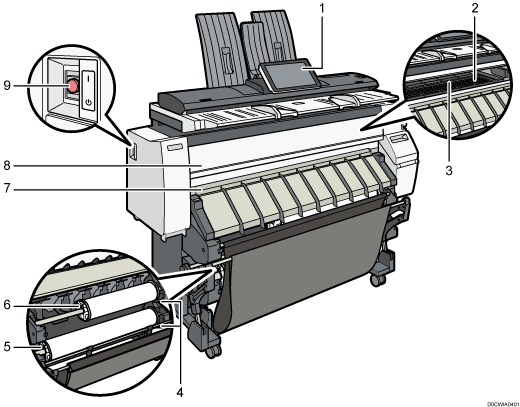

Sett forfra og fra venstre

Illustrasjonen viser hovedmaskinens deler

  1. Betjeningspanel

    Navn og funksjoner på betjeningspanelet

  2. Glassplate

    Papiret suges ned slik at det ikke flyter. Rengjør dette området hvis baksiden av utskriftene blir skitne.

    "Cleaning the Platen", User Guide (Full Version) på engelsk

  3. Multiarkmater

    Legg papir i her når du kopierer eller skriver ut fra multiarkmateren. Legg i papiret med utskriftssiden opp.

  4. Kjør tilbake-knapp

    Trykk på denne knappen for å laste inn papirrullen eller fjerne fastkjørt papir.

  5. Papirinnmatingsplassering 2

    Legg papirrullen her.

  6. Papirinnmatingsplassering 1

    Legg papirrullen her.

  7. Mottaksbrett

    Utskriftene leveres her.

  8. Frontdeksel

    Dette er dekselet til multiarkmateren. Åpne dette dekselet for å kopiere og skrive ut fra multiarkmateren, for å gjerne fastkjørt papir eller for å rengjøre platen.

  9. Hovedstrømbryter

    Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.

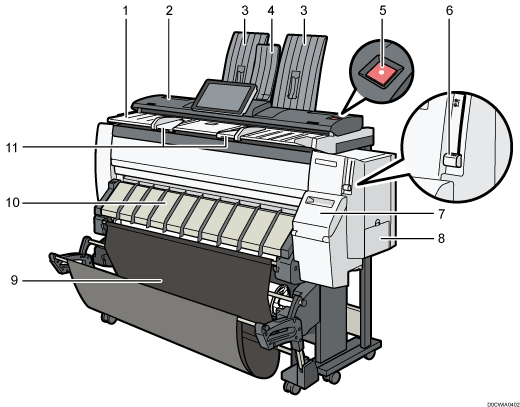

Sett forfra og fra høyre

Illustrasjonen viser hovedmaskinens deler

  1. Tabell over originaler

    Legg originalene her med skannesiden ned.

  2. Originaldeksel

    Åpnes for å fjerne fastkjørte originaler.

  3. Originalstabler

    Originalene blir stablet her.

  4. Stablerstøtte

    Brukes til utmating av originaler på fremsiden.

  5. [Skannerens stopp]-tast

    Brukes hvis originalene blir matet inn skjevt, eller til å stoppe en skanning mens en original blir matet inn.

  6. Papirholderhendel

    Denne hendelen holder papir som settes inn i papirinnmatingsplasseringen eller multiarkmateren. Bruk denne hendelen til å kopiere eller skrive ut fra multiarkmateren, eller til å fjerne fastkjørt papir.

  7. Kassettdeksel

    Åpne for å bytte skriverkassetter.

  8. Deksel på blekkoppsamlerenhet

    Åpne dette dekselet når du skal bytte blekkoppsamlerenhet. Blekk som brukes til vedlikehold, samles i blekkoppsamlerenheten.

  9. Utmatingskurv

    Utmatet papir stables her.

  10. Papirinnmatingsdeksel

    Åpne for å sette papirrullen i papirinnmatingsplasseringen eller for å fjerne fastkjørt papir.

  11. Dokumentfører

    Justeres til bredden på originalene dine.

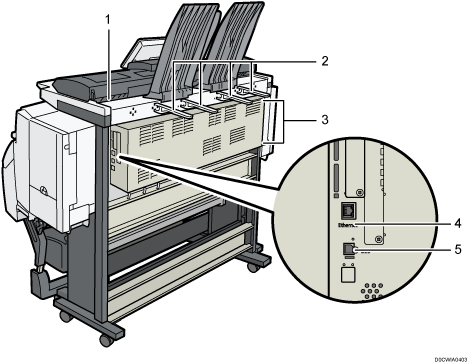

Sett bakfra

Illustrasjonen viser hovedmaskinens deler

  1. Originalutmating

    Originalene leveres her.

  2. Papirfører for original

    Stabler originalene som blir levert til den bakre utgangen.

  3. Ventilasjonsåpninger

    Unngå overoppheting. Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.

  4. Ethernet-grensesnitt

    Porten brukes til å koble maskinen til nettverket, eller for å bruke den eksterne styringstjenesten (@Remote) via internett.

  5. USB2.0-grensesnitt type B

    Bruk porten til å koble maskinen og datamaskinen med USB-kabelen.
