Az alkatrészek neveinek és funkcióinak ismertetése

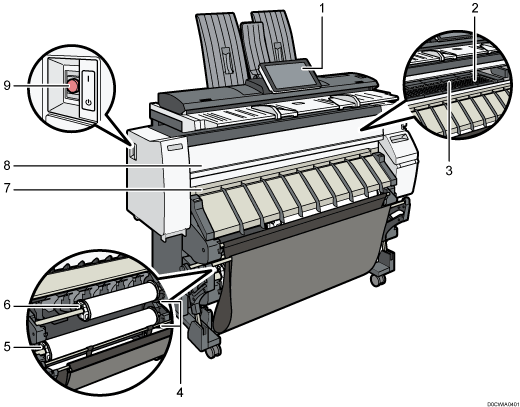

Kezelőpanel

A kezelőpanelen szereplő nevek és funkciók

Üveglap

Papírbevitel, és az elcsúszás meggátolása. Ha a nyomatok maszatosak, tisztítsa meg ezt a területet.

"Cleaning the Platen", User Guide (Full Version). angolul

A kézi papíradagoló helye

Ha a kézi papíradagoló használatával másol vagy nyomtat, akkor ide töltse a papírt. A papírt nyomtatási oldallal felfelé helyezze be.

Visszacsévélés gomb

Nyomja le ezt a gombot papírfeltöltés vagy elakadt papír eltávolítása esetén.

2. papírbemeneti hely

Ide töltheti be a papírtekercset.

1. papírbemeneti hely

Ide töltheti be a papírtekercset.

Papírkimeneti hely

A nyomatok itt érhetők el.

Elülső burkolat

A kézi papíradagoló hely fedele. A kézi papíradagolóval való nyomtatáshoz vagy másolhoz, az elakadt papír eltávolításához vagy a nyomtatólemez megtisztításához távolítsa el a takarólemezt.

Főkapcsoló

A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.

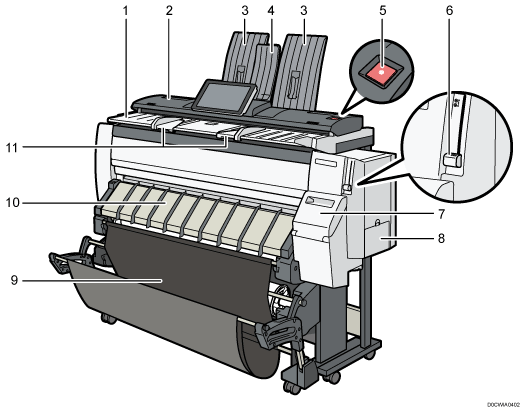

Eredeti dokumentumok táblázata

Ide kell elhelyezni az eredetiket a szkennelési oldallal lefelé.

Eredeti fedőlap

A fedél felnyitása után megszüntetheti az eredetik elakadását.

Eredeti dokumentumok kötegelője

Itt kerül sor az eredetik kötegelésére.

Kötegelőtartó

Használja az eredeti dokumentumok elöl történő kiadásához.

[Szkennerleállító gomb]

Az eredetik ferde irányban történő adagolásakor illetve a szkennelés adagolás közben történő megszakításához használható.

Papírtartó kar

A kar a papírbemeneti helyre vagy a kézi adagolóba helyezett papírt tartja. A kar segítségével készíthet másolatot vagy nyomtathat a kézi adagolóból, illetve eltávolíthatja az elakadt papírt.

Kazeattafedél

A nyomtatópatron cseréjéhez nyissa fel a fedelet.

Tintagyűjtő egység fedele

Ezt a fedelet nyissa fel a tintagyűjtő egység cseréjekor. A karbantartáshoz használt tinta a tintagyűjtő egységbe kerül.

Kimeneti kosár

Itt halmozódnak fel a kész papírok.

A papírbemeneti hely fedele

Papírfeltöltés vagy az elakadt papír eltávolítása esetén nyissa fel a fedelet.

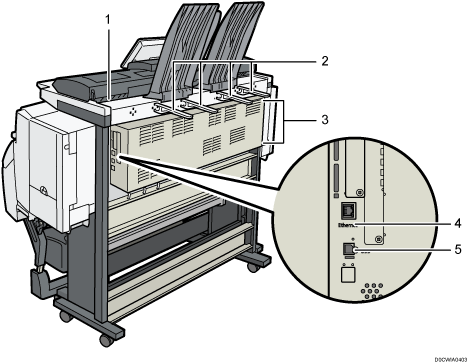

Eredeti papírvezető elem

Az eredetik szélességéhez állítható be.

Eredeti dokumentumok kiadórésze

Ide érkeznek az eredetik.

Eredetik kimeneti papírvezetője

A hátsó kimenethez kerülő eredetiket kötegeli.

Ventilátorok

Megakadályozza, hogy a készülék túlmelegedjen. Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.

Ethernet interfész

Ezen a porton keresztül csatlakoztathatja a készüléket a hálózathoz, vagy használhatja az interneten keresztül a távoli kezelési szolgáltatást (@Remote).

USB 2.0 interfész B típus

Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
