Guide relatif aux noms et fonctions des composants

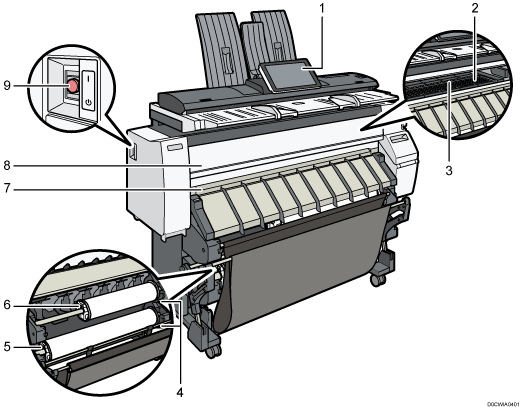

Panneau de commande

Noms et fonctions du panneau de commande

Plaque

Le papier est aspiré vers le bas et ne peut pas flotter. Nettoyez cette zone si le verso des impressions est sale.

Nettoyage de la plaque

Emplacement Bypass papier

Chargez le papier à cet endroit lorsque vous effectuez une copie ou une impression à partir de l'emplacement Bypass. Chargez le papier face à imprimer vers le haut.

Bouton Rembobiner

Appuyez sur ce bouton pour charger le rouleau papier ou pour retirer le papier coincé.

Emplacement d'entrée papier 2

Chargez un rouleau papier à cet endroit.

Emplacement d'entrée papier 1

Chargez un rouleau papier à cet endroit.

Emplacement de sortie papier

Emplacement de réception des impressions.

Capot avant

Capot de l'emplacement Bypass. Ouvrez ce capot pour copier ou imprimer à partir de l'emplacement Bypass, retirer le papier coincé ou nettoyer la plaque.

Interrupteur principal d'alimentation

Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

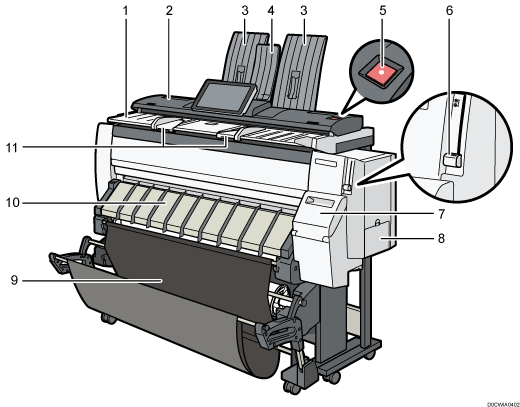

Table originaux

Placez les originaux ici, face à numériser vers le bas.

Capot de l'original

Ouvrez cet élément pour retirer les originaux coincés.

Empileuse originaux

Les originaux sont empilés ici.

Support de l'empileuse

Permet de présenter les originaux sur le recto.

Touche [Arrêt scanner]

Utilisez cette touche si les originaux sont insérés de biais, ou pour annuler la numérisation lorsqu'un original est en cours d'alimentation.

Levier de maintien papier

Ce levier maintient le papier introduit dans l'emplacement d'entrée papier ou l'emplacement Bypass. Utilisez ce levier pour copier ou imprimer à partir de l'emplacement Bypass ou pour retirer le papier coincé.

Capot de la cartouche

Ouvrez pour remplacer les cartouches d'impression.

Capot de l'unité réceptacle d'encre

Ouvrez ce capot pour remplacer le réceptacle d'encre usagée. L'encre utilisée pour la maintenance est recueillie dans l'unité réceptacle d'encre.

Panier de réception

Cet élément permet d'empiler le papier distribué.

Capot de l'emplacement d'entrée papier

Ouvrez cet élément pour charger le rouleau papier sur l'emplacement d'entrée papier ou pour retirer le papier coincé.

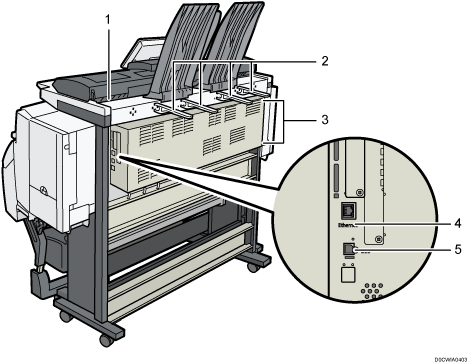

Guide de l'original

Réglez-le en fonction de la largeur de vos originaux.

Sortie originaux

Les originaux sont distribuées ici.

Guide de sortie des originaux

Empile les originaux délivrés vers la sortie arrière.

Aérations

Permettent d'éviter la surchauffe. Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.

Interface Ethernet

Ce port permet de connecter l'appareil au réseau ou d'utiliser le service de gestion à distance (@Remote) via Internet.

Interface USB2.0 de Type B

Ce port permet de raccorder l'appareil et l'ordinateur à l'aide d'un câble USB.
