Käyttäjän opasIM CW2200

Osien nimet ja toiminnot

TÄRKEÄÄ

  • Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.

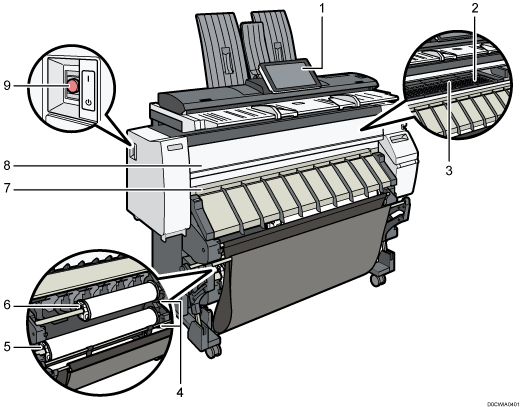

Etupuolen ja vasemman puolen näkymä

Numeroitu kuva päälaitteen näytöstä

  1. Käyttöpaneeli

    Käyttöpaneelin nimet ja toiminnot

  2. Puristuslevy

    Paperi pysyy alhaalla eikä pääse kohoamaan. Puhdista tämä alue, jos tulosteiden kääntöpuoli on likainen.

    "Cleaning the Platen", User Guide (Full Version) englanniksi

  3. Paperin ohisyöttö

    Aseta tänne paperia, kun kopiot tai tulostat ohisyötöltä. Aseta paperi tulostuspuoli ylöspäin.

  4. Kelaus taaksepäin -painike

    Kelauspainikkeella ladataan paperirulla tai poistetaan paperitukos.

  5. Paperinsyöttöalue 2

    Paperirulla laitetaan tänne.

  6. Paperinsyöttöalue 1

    Paperirulla laitetaan tänne.

  7. Luovutustaso

    Tulosteet luovutetaan tänne.

  8. Etukansi

    Tämä on ohisyötön kansi. Avaa tämä kansi kun kopioit tai tulostat ohisyötöltä, poistat juuttuneen paperin tai puhdistat valotustason.

  9. Päävirtakytkin

    Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

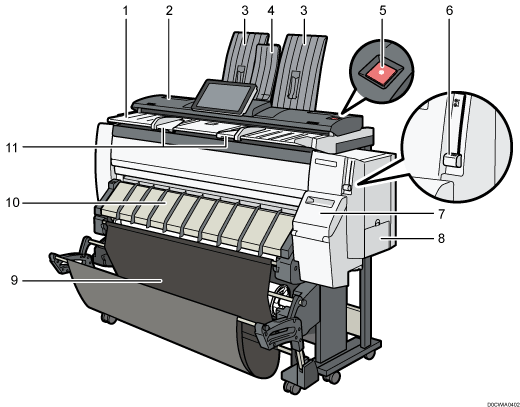

Etu- ja oikean puolen näkymä

Numeroitu kuva päälaitteen näytöstä

  1. Alkuperäisten taulukko

    Aseta alkuperäiset tekstipuoli alaspäin.

  2. Alkuperäinen kansi

    Avaa juuttuneen alkuperäisen poistamiseksi.

  3. Alkuperäinen pinoaja

    Alkuperäiset pinotaan tähän.

  4. Pinoajan tuki

    Käytä alkuperäisten tulostamiseen etupuolelle.

  5. [Lopeta skannaus] -näppäin

    Paina tätä, jos alkuperäiset syötetään vinossa, tai jos haluat muusta syystä keskeyttää skannauksen, kun alkuperäinen on menossa skanneriin.

  6. Paperin kiinnitysvipu

    Tämä pidike on paperinsyöttöalueelle tai ohisyöttöön asetetulle paperille. Käytä tätä pidikettä, kun kopioit tai tulostat ohisyötöltä tai poistat paperitukoksen.

  7. Patruunan kansi

    Avaa kansi vaihtaaksesi värikasetteja.

  8. Hukkamustesäiliön kansi

    Avaa tämä kansi, kun vaihdat hukkavärisäiliön. Ylläpitoon käytetty väri kerääntyy hukkavärisäiliöön.

  9. Tulostuskori

    Tulostettu paperi kerätään tähän.

  10. Paperinsyötön kansi

    Avaa kansi paperirullan lataamiseksi tai paperitukoksen poistamiseksi.

  11. Alkuperäisen ohjain

    Säädä alkuperäisten leveyden mukaan.

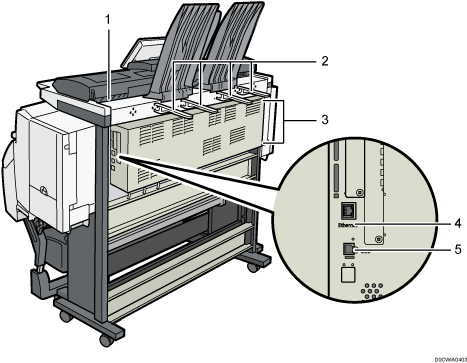

Takaa

Numeroitu kuva päälaitteen näytöstä

  1. Alkuperäinen ulostulo

    Alkuperäiset luovutetaan tähän.

  2. Alkuperäisten luovutusohjain

    Pinoaa takaluovutustasolle tulleet alkuperäiset.

  3. Tuuletusaukot

    Estävät ylikuumenemisen. Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.

  4. Ethernet-liitäntä

    Portin avulla laite voidaan yhdistää verkkoon tai etähallintajärjestelmään (@Remote) internetin kautta.

  5. B-tyypin USB2.0-liitäntä

    Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.

Huom.
