Anleitung zu Bezeichnungen und Funktionen der Komponenten

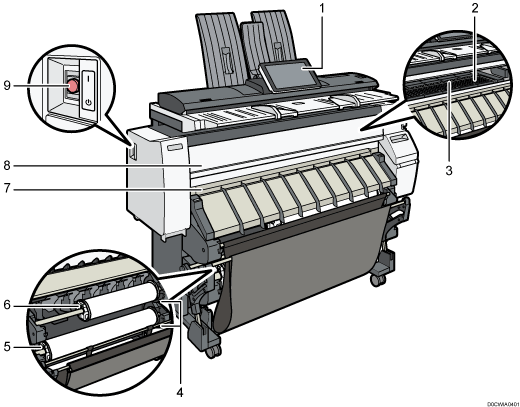

Bedienfeld

Namen und Funktionen des Bedienfelds

Platte

Das Papier wird nach unten gesaugt und am Schweben gehindert. Reinigen Sie diesen Bereich, wenn die Rückseite der Ausdrucke verschmutzt aus dem Gerät kommt.

Reinigung der Auflagefläche

Papier-Bypass

Legen Sie hier Papier ein, wenn Sie über den Papiereinzug kopieren oder drucken. Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein.

Rückspultaste

Drücken Sie diese Taste, um die Papierrolle einzulegen oder um gestautes Papier zu entfernen.

Papiereinzug 2

Legen Sie hier eine Papierrolle ein.

Papiereinzug 1

Legen Sie hier eine Papierrolle ein.

Papierausgabe

Die Ausdrucke werden hier ausgegeben.

Vordere Abdeckung

Dies ist die Abdeckung des Papierbypasses. Öffnen Sie diese Abdeckung, um aus dem Papiereinzug zu kopieren oder zu drucken, um gestautes Papier zu entfernen oder um das Vorlagenglas zu reinigen.

Hauptschalter

Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn er ausgeschaltet ist, schalten Sie den Hauptschalter ein.

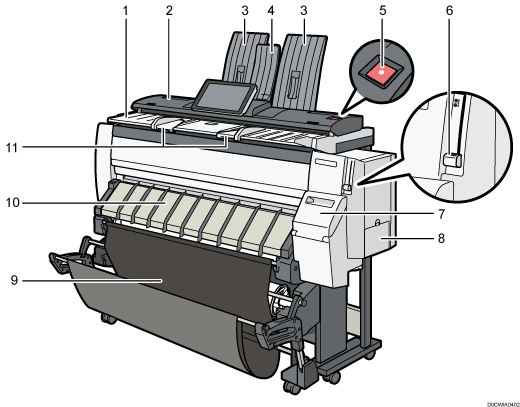

Vorlagenglas

Legen Sie die Vorlagen hier mit der zu scannenden Seite nach unten ein.

Vorlagenabdeckung

Öffnen, um gestaute Vorlagen zu entfernen.

Vorlagenstapler

Vorlagen werden hier gestapelt.

Staplerträger

Dient der Ausgabe von Vorlagen auf der Vorderseite.

Taste [Scanner Stopp]

Verwenden, wenn Vorlagen schräg eingezogen werden oder um den Scanvorgang abzubrechen, während eine Vorlage eingezogen wird.

Hebel zum Halten des Papiers

Dieser Hebel hält Papier, das in den Papiereinzug oder den Papierbypass eingelegt wurde. Verwenden Sie diesen Hebel, um aus dem Bypass zu kopieren oder zu drucken bzw. um gestautes Papier zu entfernen.

Kartuschenabdeckung

Öffnen, um die Druckkartusche zu ersetzen.

Abdeckung Farbsammeleinheit

Öffnen Sie diese Abdeckung, um die Farbsammeleinheit auszutauschen. Die für die Wartung verwendete Tinte sammelt sich in der Farbsammeleinheit.

Ausgabefach

Das ausgegebene Papier wird hier gestapelt.

Abdeckung des Papiereinzugs

Öffnen, um die Papierrolle in den Papiereinzug einzulegen oder um gestautes Papier zu entfernen.

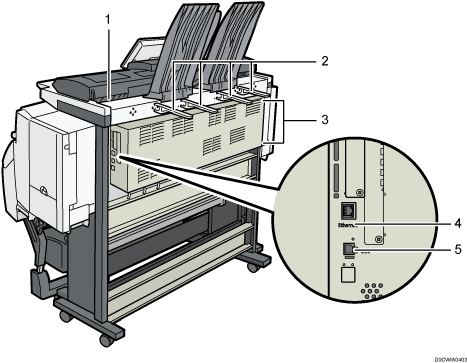

Vorlagenführung

Stellen Sie die Führung auf die Breite der Vorlagen ein.

Vorlagenausgabe

Vorlagen werden hier ausgegeben.

Ausgabeschiene der Vorlage

Stapelt Vorlagen, die in die hintere Ausgabe ausgeworfen werden.

Lüftungsschlitze

Vermeiden Überhitzung. Nach großvolumigem Drucken kann das Gebläse gegebenenfalls weiter laufen, um die Temperatur im Inneren des Geräts zu senken.

Ethernet-Schnittstelle

Über diese Schnittstelle lässt sich das Gerät in das Netzwerk einbinden oder der Remote-Management-Service (@Remote) über das Internet nutzen.

USB2.0-Schnittstelle Typ B

Verwenden Sie diese Schnittstelle, um das Gerät und den Computer mittels USB-Kabel zu verbinden.
