BrugervejledningIM CW2200

Oversigt over maskinens dele og funktioner

FORSIGTIG

  • Blokér ikke maskinens udblæsningshuller. Hvis du gør det, kan det resultere i brand, da de interne komponenter overophedes.

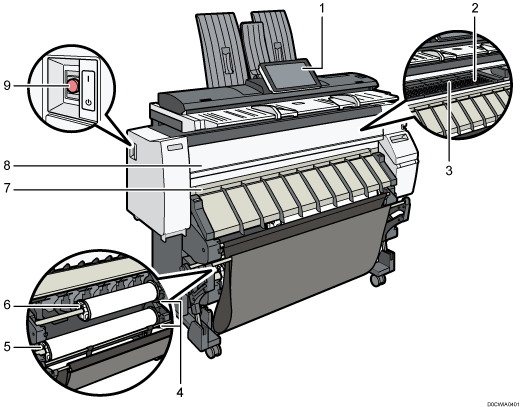

Maskinens forside og venstre side

Nummereret illustration af hovedenheden

  1. Betjeningspanel

    Navne og funktioner på betjeningspanelet

  2. Plade

    Papir trækkes ned og forhindres i at flyde. Rengør dette område, hvis bagsiden af udskrifterne bliver beskidt.

    "Cleaning the Platen", User Guide (Full Version) på engelsk

  3. Bypassindgang

    Isæt papir her, når du kopierer eller udskriver fra bypassindgangen. Isæt papir med udskriftssiden opad.

  4. Rul tilbage-knap

    Tryk på denne knap for at indsætte papirrullen eller fjerne fastklemt papir.

  5. Papirindgang 2

    Isæt papirrullen her.

  6. Papirindgang 1

    Isæt papirrullen her.

  7. Papirudgang

    Udskrifterne kommer ud her.

  8. Frontlåge

    Dette er lågen til bypassindgangen. Åbn denne låge for at udskrive eller kopiere fra bypassindgangen, fjerne fastklemt papir eller rengøre valsen.

  9. Hovedafbryder

    For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.

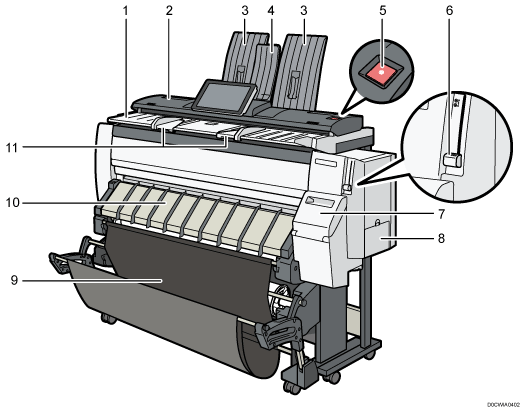

Maskinens forside og højre side

Nummereret illustration af hovedenheden

  1. Originaltabel

    Placér originalerne med scanningssiden nedad.

  2. Originallåge

    Åbn for at fjerne fastklemte originaler.

  3. Originalstabler

    Originaler stakkes her.

  4. Støtte til stabler

    Brug denne funktion til at udsende originaler til forsiden.

  5. [Stop scanning]-tast

    Brug dette, hvis originaler fremføres skævt eller for at annullere scanning, mens en original indføres.

  6. Papirhåndtag

    Dette håndtag fastholder papir, der er isat i papirindgangen eller bypassindgangen. Brug dette håndtag til at kopiere eller udskrive fra bypassindgangen eller til at fjerne fastklemt papir.

  7. Patronlåge

    Åbn for at udskifte printpatronerne.

  8. Blækopsamlerlåge

    Åbn denne låge, hvis blækopsamleren skal udskiftes. Blæk, der er brugt til vedligeholdelse, opsamles i blækopsamleren.

  9. Outputkurv

    Det leverede papir stakkes her.

  10. Låge til papirindgang

    Skal åbnes for at sætte papirrullen i papirindgangen eller for at fjerne fastklemt papir.

  11. Originalstyr

    Indstil til bredden på originalerne.

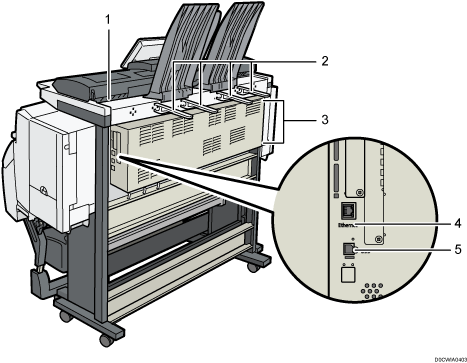

Maskinen set bagfra

Nummereret illustration af hovedenheden

  1. Originaludgang

    Originaler leveres her.

  2. Originalstyr til bageste modtagelse

    Stakker originaler, der leveres til bageste modtagelse.

  3. Ventilationshuller

    Forhindrer overophedning. Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.

  4. Ethernet interface

    Port til netværkstilslutning eller fjernstyring via internettet (@Remote).

  5. USB 2.0-interface type B

    Port til tilslutning af computer med USB-kabel.

Bemærk
