Parça Adları ve İşlevleri Rehberi
- Makinenin havalandırmalarını kapatmayın. Dahili bileşenler aşırı ısındığı için bunun yapılması yangına neden olabilir.
ADF’nin açılımı Oto Doküman Besleyicidir.
Sol Önden Görünüm
Oto Doküman Besleyici (ADF)
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
ADF, bir orijinalin her iki tarafını aynı anda tarar.
Orijinal Belgeyi Otomatik Doküman Besleyiciye (ADF) Yerleştirme
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Kontrol paneli
Ön kapak
Toner kartuşunu değiştirmek için açın.
Çekmece
Bir kağıt sıkışması meydana geldiğinde, çekmeceyi dışarı çekin.
Kağıt kasetleri (Kaset 1-3)
Kağıdı buraya yükleyin. Kaset 1, sağ taraftaki kağıtlar bittiğinde sol taraftaki kağıtların sağa kaydığı ikili (tandem) bir kasettir.
Alt ön kapak
Atık toner şişesini değiştirmek üzere açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
Kopya tepsisi
Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.
Ana güç düğmesi
Gücü açmak ve kapatmak için, ana güç düğmesinin kapağını açın ve ana güç düğmesine basın.
İnsan algılama sensörü
Makineye insan yaklaştığını algılar.
Bkz. "Bir İnsan Makineye Yaklaştığında Uyku Modundan Çıkış" Kullanıcı Rehberi (Tam Sürüm) İngilizce.
Sağ Önden Görünüm
ADF genişleticisi
Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Uzatma
Bypass tepsisine A4
, 81/2 × 11'den büyük kağıtlar yüklerken, genişleticiyi dışarı çekin.Bypass tepsisi
Yapışkanlı etiketlere, yarı şeffaf kağıtlara ve kağıt kasetlerine yüklenemeyecek kağıda kopyalama veya yazdırma yapmak için kullanın.
Sağ üst kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.

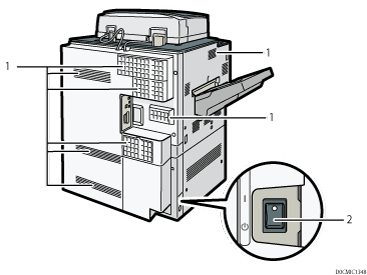

Sol Arkadan Görünüm
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
Rutubet önleyici ısıtıcı düğmesi
Kasetlerin nemi emmesini önler. Nem yüksek ve sıcaklık düşükse bu düğmeyi açarak kağıt kasetlerinin nemi emmesini ve baskı kalitesinin bozulmasını önleyebilirsiniz.
