Guide till komponenternas namn och funktioner
- Blockera inte maskinens ventiler. Det kan leda till en brand när interna delar överhettas.
ADF betyder automatisk dokumentmatare.
Vy framifrån och från vänster
Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
ADF:n skannar båda sidor av ett original samtidigt.
Originalglas
Placera originalen med texten nedåt.
Kontrollpanel
Frontlucka
Öppna för att byta tonerpatron.
Låda
Dra ut lådan när ett pappersstopp inträffar.
Papperskassetter (kassett 1-3)
Fyll på papper här. Kassett 1 är en tandemkassett där papper på vänstra sidan automatiskt flyttas till höger när papperet tagit slut.
Nedre frontlucka
Öppna för att byta toneruppsamlare.
Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Kopiefack
Kopior, utskrifter och faxmeddelanden levereras här.
Huvudströmbrytare
Öppna kåpan på huvudströmbrytaren och tryck på huvudströmbrytaren för att slå av och på strömmen.
Sensor för mänsklig detektering
Detekterar en person som närmar sig maskinen.
"Recovering from Sleep Mode When a Person Approaches the Machine", User Guide (Full Version) på engelska
Vy framifrån och från höger
ADF-förlängning
Dra ut förlängningen för att stödja större papper.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Förlängning
Dra ut den här förlängningen när du fyller på med papper som är större än A4
, 81/2 × 11 i sidoinmatningsfacket.Sidoinmatningsfack
Använd för att kopiera eller skriva ut på självhäftande etiketter, genomskinligt papper och papper som inte kan placeras i papperskassetterna.
Övre höger lucka
Öppna denna lucka när pappersstopp inträffar.
Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.

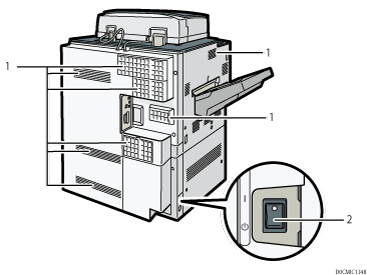

Vy bakifrån och från vänster
Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Avfuktarens brytare
Hindrar kassetter från att absorbera fukt. Om luftfuktigheten är hög och temperaturen är låg kan du slå på denna brytare för att absorbera fukt från papperskassetterna och förhindra att utskriftskvaliteten försämras.
