Подключение модульного кабеля
Чтобы воспользоваться функцией факса, подключите аппарат к телефонной линии с помощью модульного кабеля. Если подключить внешний телефонный аппарат к аппарату, то его можно будет использовать как телефон.

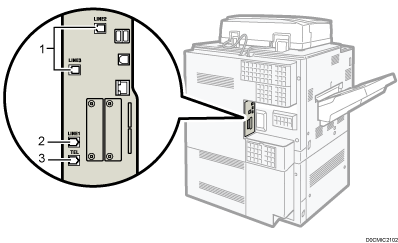

Подключение аппарата к телефонной линии
Подключите телефонную линию (PSTN) к разъему Line. Подключение телефонной линии к другим гнездам может привести к поломке аппарата.
LINE2, LINE3: разъем модуля интерфейса Extra G3
Подключите линию для использования факса.
LINE1: разъем модуля интерфейса G3
Подключите линию для использования факса.
TEL: разъем для внешнего телефонного аппарата
Для подключения внешнего телефонного аппарата.

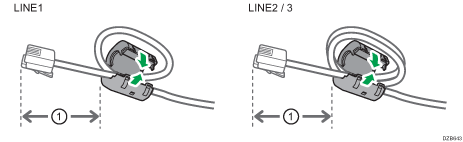

При подключении модульного кабеля к разъемам "LINE 1, 2 и 3" сделайте петлю, как показано на иллюстрации, в точке в 3 см (1) от конца модульного кабеля на стороне подключения аппарата и закрепите прилагаемый ферритовый сердечник на петле.
Если на телефонной линии используются дополнительные услуги, предоставляемые телефонной компанией, (например, ожидание вызова), то линию для функции факса использовать нельзя.
Выбор типа линии
Выберите тип линии, к которой подключается устройство. Существуют линии двух типов: с тоновым и импульсным набором номера.
Выберите тип линии с помощью Инструментов администратора.
Эта функция недоступна в некоторых регионах.
