Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию из-за перегрева внутренних деталей.
АПД означает "Автоподатчик документов".
Вид спереди и слева
Автоподатчик документов (АПД)
Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
АПД осуществляет одновременное сканирование обеих сторон оригинала.
Стекло экспонирования
Сюда помещаются оригиналы лицевой стороной вниз.
Панель управления
Передняя крышка
Откройте для замены тонер-картриджа.
Ящик
При замятии бумаги вытяните ящик.
Лотки для бумаги (Лотки 1-3)
Место для загрузки бумаги. Лоток 1 представляет собой лоток для тандемной печати, в котором бумага автоматически перемещается с левой стороны в правую, когда заканчивается бумага в правой части.
Передняя нижняя крышка
Откройте, чтобы заменить бутыль отработанного тонера.
Вентиляционные отверстия
Предотвращают перегрев устройства.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Лоток копирования
Сюда выводятся копии, напечатанные документы и факсимильные сообщения.
Выключатель основного питания
Чтобы включить или выключить питание, откройте крышку выключателя основного питания и нажмите его.
Датчик движения
Обнаруживает человека, приближающегося к аппарату.
Вид спереди и справа
Удлинитель АПД
Для бумаги больших размеров вытяните расширитель.
Направляющие для бумаги
При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.
Удлинитель
Вытяните этот расширитель при загрузке бумаги формата более А4
, 81/2 × 11 в обходной лоток.Обходной лоток
Предназначен для копирования или печати на наклейках, прозрачной бумаге, а также бумаге, которую нельзя загрузить в лотки для бумаги.
Верхняя правая крышка
Откройте эту крышку при замятии бумаги.
Вентиляционные отверстия
Предотвращают перегрев устройства.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.

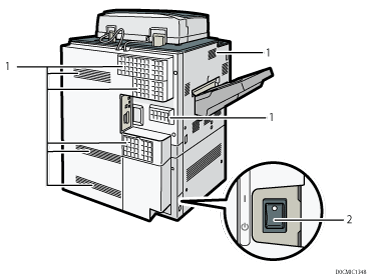

Вид сзади и слева
Вентиляционные отверстия
Предотвращают перегрев устройства.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Переключатель противоконденсатного нагревателя
Позволяет избежать конденсации влаги в лотках. При высокой влажности и низкой температуре следует включить этот переключатель, чтобы удалить влагу из лотков для бумаги и предотвратить ухудшение качества печати.
