Raccordement du câble modulaire
Pour utiliser la fonction de fax, raccordez l’appareil à une ligne téléphonique à l’aide d’un câble modulaire. Vous pouvez utiliser l’appareil comme un téléphone lorsqu'un téléphone externe est raccordé.

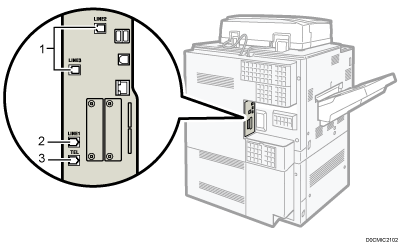

Raccordement de l’appareil à une ligne téléphonique
Raccordez le réseau téléphonique public commuté (RTPC) à la ligne. Le fait de raccorder des lignes autres que la RTPC à cet appareil peut provoquer un dysfonctionnement.
LINE2, LINE3 : connecteur d'unité d'interface G3 additionnel
Raccordez la ligne pour une utilisation en tant que fax.
LINE1 : connecteur d'unité d'interface G3
Raccordez la ligne pour une utilisation en tant que fax.
TEL : connecteur pour téléphone externe
Raccordez un téléphone externe.

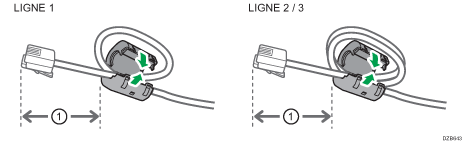

Lorsque vous raccordez un câble modulaire à LINE 1, 2 ou 3, effectuez une boucle comme montré sur l'illustration à un point situé à 3 cm (1 pouce) de l'extrémité du câble modulaire, du côté des raccordements de l’appareil, puis attachez le noyau de ferrite fourni à la boucle.
Si votre ligne téléphonique utilise des services fournis en option par la compagnie de téléphone (appel en attente, par exemple), il est possible que la ligne ne puisse pas être utilisée pour les fax.
Sélection du type de ligne
Sélectionnez le type de ligne auquel l'appareil est raccordé. Il en existe de deux types : à tonalités et à impulsions.
Sous Outils administrateur, sélectionnez le type de ligne.
Cette fonction n'est pas disponible dans certaines régions.
