Osien nimet ja toiminnot
- Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.
ADF on lyhennys sanoista Auto Document Feeder.
Etupuolen ja vasemman puolen näkymä
Syöttölaite
Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Syöttölaite skannaa alkuperäisen kummankin puolen yhtä aikaa.
Valotustaso
Aseta alkuperäiset tähän kuvapuoli alaspäin.
Käyttöpaneeli
Etukansi
Avaa kansi värikasetin vaihtamiseksi.
Kasetti
Jos paperi tukkii laitteen, vedä vetokasetti ulos.
Paperikasetit (kasetit 1-3)
Laita paperi tänne. Kasetti 1 on kaksoiskasetti, jossa vasemmalla oleva paperi siirtyy automaattisesti oikealle, kun paperi loppuu.
Alempi etukansi
Avaa vaihtaaksesi hukkavärisäiliön.
Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Kopiotaso
Kopiot, tulosteet ja faksit päätyvät tälle tasolle.
Päävirtakytkin
Käynnistä tai sammuta laite avaamalla päävirtakytkimen kansi ja painamalla päävirtakytkintä.
Käyttäjän havaitseva anturi
Havaitsee laitetta lähestyvän henkilön.
Käyttäjän opas (täysi versio) englanniksi
Etu- ja oikean puolen näkymä
Syöttölaitteen paperituki
Vedä paperituki ulos ison paperin tukemiseksi.
Paperin ohjaimet
Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.
Paperituki
Jos käytät ohisyöttötasolla suurempia paperikokoja kuin A4
(81/2 × 11 ), vedä tämä paperituki ulos.Ohisyöttötaso
Käytä, kun kopioit tai tulostat tarroille, kuultopaperille tai paperille, jota ei voi laittaa paperikasetteihin.
Oikea yläkansi
Avaa kansi, jos sattuu paperitukos.
Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.

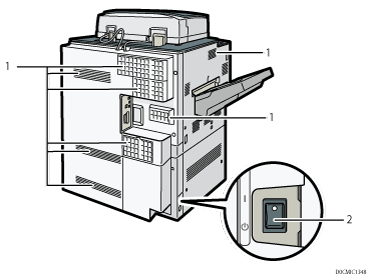

Takaa ja vasemmalta katsottuna
Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Kosteudenpoistajan katkaisin
Estää kasetteja keräämästä kosteutta. Käännä tämä kytkin päälle, jos kosteusprosentti on korkea ja lämpötila matala, kerätäksesi kosteuden kaseteista, että tulostuslaatu ei kärsi.
