Conexión del cable modular
Para utilizar la función de Fax, conecte la máquina a una línea telefónica con un cable modular. Puede utilizar la máquina como teléfono cuando hay conectado un teléfono externo.

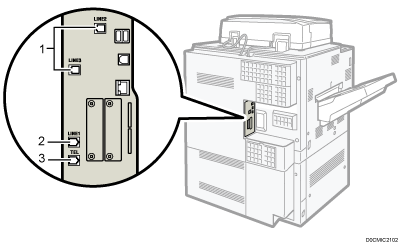

Conectar la máquina a una línea telefónica
Conecte la red pública telefónica conmutada (PSTN) a la línea. La conexión de líneas distintas a PSTN a la máquina puede provocar un funcionamiento incorrecto.
LÍNEA2, LÍNEA3: conector adicional de unidad de interfaz G3
Conecte la línea para la función de fax.
LÍNEA1: conector de la unidad de interfaz G3
Conecte la línea para la función de fax.
TEL: conector del teléfono externo
Conecte un teléfono externo.

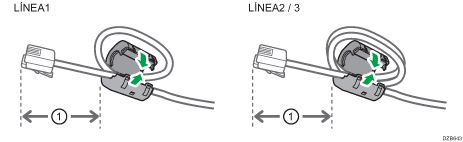

Cuando conecte un cable modular a «LÍNEA 1, 2 y 3», haga un bucle como se muestra en la ilustración en un punto a 3 cm (1) del extremo del cable modular en el lado de la conexión de la máquina y acople el núcleo de ferrita incluido en el bucle.
Si su línea telefónica utiliza servicios opcionales de la empresa de telefonía (llamada en espera, por ejemplo), puede que no pueda utilizar la línea para la función de fax.
Selección del tipo de línea
Seleccione el tipo de línea al cual está conectada la máquina. Hay dos tipos: marcación por tonos y marcación por pulsos.
Seleccione el tipo de línea mediante Herramientas de administrador.
Esta función no está disponible en algunas regiones.
