Guía de nombres y funciones de componentes
- No obstruya las rejillas de ventilación de la máquina. Esto podría provocar un incendio debido a un sobrecalentamiento de los componentes internos.
ADF significa alimentador automático de documentos.
Vista delantera e izquierda
Alimentador automático de documentos (ADF):
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), este procesará automáticamente los originales de uno en uno.
El ADF escanea ambas caras de un original de forma simultánea.
Cómo colocar un original en el alimentador automático de documentos (ADF)
Cristal de exposición
Coloque aquí los originales hacia abajo.
Panel de mandos
Tapa frontal
Abra para sustituir los cartuchos del tóner.
Cajón
Si se produce un atasco de papel, tire del cajón.
Bandejas de papel (bandejas 1-3)
Cargue el papel aquí. La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.
Tapa frontal inferior
Ábrala para cambiar la botella de tóner residual.
Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.
Bandeja de copias
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Interruptor de alimentación principal
Para encender y apagar la máquina, abra la tapa del interruptor de alimentación principal y púlselo.
Sensor de detección humana
Detecta a una persona que se aproxima a la máquina.
Recuperación desde el modo de reposo cuando una persona se aproxima a la máquina
Vista delantera y derecha
Extensor del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Extensor
Saque el extensor cuando cargue hojas de tamaño superior a A4
, 81/2 × 11 en la bandeja bypass.Bandeja bypass
Se utiliza para copiar o imprimir etiquetas adhesivas, papel traslúcido y papel que no se pueda colocar en las bandejas de papel.
Tapa superior derecha
Abra esta tapa cuando se produzca un atasco.
Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.

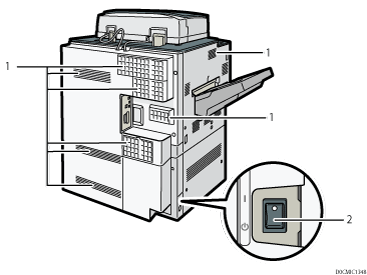

Vista posterior e izquierda
Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.
Interruptor del calentador antihumedad
Evita que las bandejas absorban humedad. Si la humedad es alta y la temperatura es baja, active este interruptor para absorber la humedad de las bandejas y evitar que se deteriore la calidad de la impresión.
