Průvodce názvy a funkcemi součástí
- Neblokujte ventilační otvory zařízení. Pokud tak učiníte, může následkem přehřátí vnitřních komponent zařízení vzniknout požár.
ADF je zkratka pro automatický podavač dokumentů.
Pohled zepředu a zleva
Automatický podavač dokumentů (ADF)
Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.
Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.
ADF naskenuje obě strany originálu současně.
Vkládání originálů do automatického podavače originálů (ADF)
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů.
Ovládací panel
Přední kryt
Otevřete jej při výměně tonerových kazet.
Zásobník
Pokud dojde k uvíznutí papíru, vytáhněte zásobník.
Zásobníky papíru (zásobníky 1-3)
Sem vkládejte papír. Zásobník 1 je tandemový zásobník, ve kterém se papír z levé strany automaticky přesouvá doprava v okamžiku, kdy dojde papír.
Spodní přední kryt
Otevřete jej, jestliže chcete vyměnit odpadní nádobu toneru.
Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Zásobník pro kopie
Sem jsou podávány kopie, výtisky a faxové zprávy.
Hlavní spínač napájení
Pokud chcete zařízení zapnout nebo vypnout, otevřete kryt hlavního spínače a spínač stiskněte.
Senzor přítomnosti obsluhy
Detekuje osoby přistupující k zařízení.
„Vzbuzení z režimu spánku, když se k zařízení přiblíží osoba“, uživatelská příručka (úplná verze) v angličtině
Pohled zepředu a zprava
Nástavec vstupní přihrádky ADF
Vytáhněte tento nástavec pro podporu větších papírů.
Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.
Nástavec
Vkládáte-li do bočního zásobníku listy větší než formát A4
, 81/2 × 11, povytáhněte nástavec.Boční zásobník
Použijte ke kopírování nebo tisku samolepicí štítky, průsvitný papír a papír, který nelze vložit do std. zásobníků papíru.
Pravý horní kryt
Otevřete jej při odstraňování uvízlého papíru.
Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.

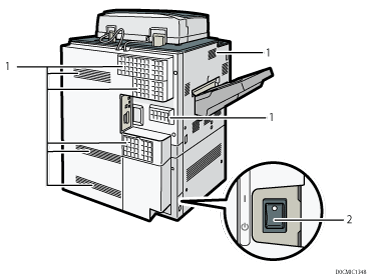

Pohled zleva zezadu
Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Spínač antikondenzačního ohřívače
Zabraňuje zásobníku absorbovat vlhkost. Je-li vlhkost vysoká a teplota je nízká, zapněte tento přepínač, dojde tak k absorbci vlkosti ze zásobníků papíru a zabráníte tak snížení kvality tisku.
