Posizionamento di un originale nell'alimentatore automatico originali (ADF)
L'ADF esegue automaticamente la scansione di più fogli di originali o di originali a due facciate contemporaneamente.
Sono disponibili due tipi di ADF:
Alimentatore automatico originali fronte-retro (ARDF)
Per eseguire la scansione di un originale a due facciate, la macchina acquisisce prima il lato anteriore dell'originale, dopodiché lo gira per acquisire il lato posteriore.
ADF con scansione fronte-retro a passata singola
Per eseguire la scansione di un originale a due facciate, la macchina acquisisce il lato anteriore e il lato posteriore dell'originale a due facciate contemporaneamente.
Per informazioni sui formati degli originali posizionabili nell'ADF, vedere quanto segue:
Formati e grammature degli originali consigliati
Formati rilevabili con selezione automatica cartaSe gli originali di seguito elencati vengono inseriti nell'ADF, sono possibili inceppamenti, comparsa di righe bianche o nere oppure gli originali possono risultare danneggiati. Posizionare questi originali sul vetro di esposizione.
Originali pinzati o con fermagli
Originali perforati o strappati
Originali arricciati, piegati o sgualciti
Originali a collage
Originali con nastro adesivo o colla
Originali con qualsiasi tipo di rivestimento, come carta termica, carta patinata, foglio di alluminio, carta carbone o carta conduttiva
Originali con tratteggio perforato
Originali con indici, linguette o altre parti sporgenti
Originali appiccicosi, ad esempio carta traslucida
Originali sottili o molto flessibili
Originali rilegati, ad esempio libri
Originali trasparenti come lucidi o carta traslucida
Posizionamento di un originale sul vetro di esposizione
Gli originali scritti a matita e caricati sull'ADF potrebbero venire graffiati e sporcare.
Appiattire un originale che tende ad arricciarsi prima di posizionarlo sulla macchina.
Smazzare i fogli prima di caricarli per evitare che più originali rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente. Se il bordo della carta non è tagliato correttamente, i bordi della carta si arrotolano e formano le cosiddette arricciature. Prima di impostare degli originali con delle arricciature, assicurarsi che questi siano stati smazzati con attenzione.
Non posizionare un originale bagnato di inchiostro o liquido correttivo. Il vetro di scansione rimarrà macchiato e la macchia verrà acquisita insieme all'originale.
|

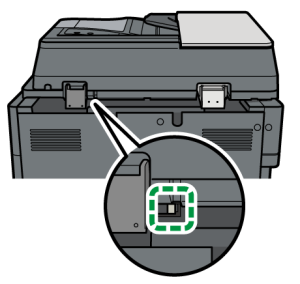

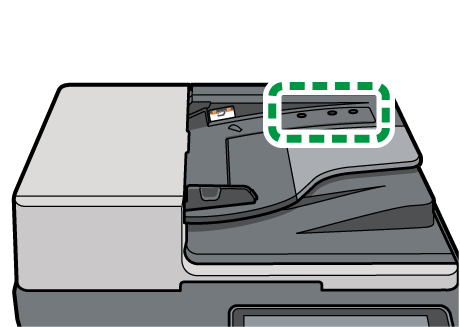

Non ostruire i sensori con le mani. Assicurarsi di caricare gli originali in modo accurato e senza spingerli forzatamente nell'ADF. Ciò può causare inceppamenti o errori relativi al formato carta.
Regolare la guida del documento originale in base al formato dell'originale.
Posizionare nell'ARDF gli originali allineati, in modo ordinato e con il lato di stampa rivolto verso l'alto.
Posizionare gli originali con la prima pagina rivolta verso l'alto.
Smazzare i fogli prima di caricarli per evitare che più fogli rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente.
Non inserire originali oltre il segno di limite.
Quando si posizionano contemporaneamente originali con larghezze diverse (formati misti), regolare la guida degli originali in base all'originale più largo e posizionare gli originali più piccoli per allineare la guida sul lato posteriore.
Per acquisire originali di formato superiore a B4 JIS o 81/2 × 14, estrarre l'estensione del vassoio di uscita dell'ADF.
Quando si usa l'ARDF per eseguire la scansione degli originali con carta di grammatura inferiore a 40,7 g/m2 (circa 11 lb. Alta qualità), spostare il vassoio scorrevole sul vassoio di uscita degli originali verso il lato sinistro. Quando il vassoio scorrevole dell'ARDF si trova a sinistra, la quantità di carta in uscita è ridotta. Dopo la scansione di un originale sottile, riportare il vassoio scorrevole nella posizione precedente.
Non ostruire i sensori con le mani. Assicurarsi di caricare gli originali in modo accurato e senza spingerli forzatamente nell'ADF. Ciò può causare inceppamenti o errori relativi al formato carta.
Non aggiungere originali mentre ne vengono alimentati altri.
Per aggiungere originali sul fondo della pila sull'ADF, rimuovere temporaneamente gli originali per aggiungere i nuovi, quindi ricaricare la pila di originali combinati.
Regolare le guide della carta in base al formato degli originali.
Sistemare gli originali allineati rivolti verso l'alto e posizionarli in modo ordinato e fino in fondo nell'ADF con scansione fronte-retro a passata singola.
Posizionare gli originali con la prima pagina rivolta verso l'alto.
Smazzare i fogli prima di caricarli per evitare che più originali rimangano attaccati gli uni agli altri e vengano alimentati contemporaneamente. Se il bordo della carta non è tagliato correttamente, i bordi della carta si arrotolano e formano le cosiddette arricciature. Prima di impostare degli originali con delle arricciature, assicurarsi che questi siano stati smazzati con attenzione.
Non inserire originali oltre il segno di limite.
Quando si posizionano contemporaneamente originali con larghezze diverse (formati misti), regolare la guida degli originali in base all'originale più largo e posizionare gli originali più piccoli per allineare la guida sul lato posteriore.
Per acquisire originali di formato superiore a B4 KIS o 81/2 × 14, estrarre l'estensione del vassoio di uscita originali e sollevare il fermo.
Quando si ha un originale con un lato più corto di 128 mm (5,04 pollici), posizionarlo con orientamento orizzontale (
).Quando si usa l'ADF con scansione fronte-retro a passata singola per eseguire la scansione degli originali con carta di grammatura inferiore a 40,7g/㎡ (circa 11 lb. Alta qualità), spostare il vassoio scorrevole sul vassoio di uscita degli originali verso il lato sinistro. Quando il vassoio scorrevole dell'ADF con scansione fronte-retro a passata singola è a sinistra, la quantità di carta in uscita è ridotta. Dopo aver acquisito originali sottili, riportare il vassoio scorrevole nella posizione precedente.
