Conexión de un cable LAN
Para conectar la máquina a la red, utilice un cable LAN compatible con 1000BASE-T, 100BASE-TX y 10BASE-T.
Cuando utilice un concentrador, utilice uno que admita la comunicación full-duplex. No se admiten métodos de comunicación half-duplex.
Apague la máquina.

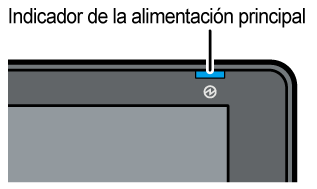

Confirme que el indicador de corriente principal en el panel de mandos esté apagado.
Encendido y apagado de la alimentación

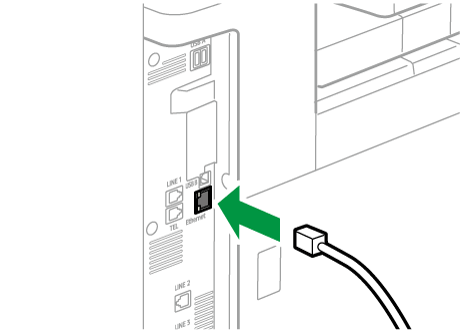

Conecte el cable LAN a la interfaz de Ethernet de la máquina.
Conecte el otro extremo del cable LAN a un dispositivo de conexión de red, por ejemplo, un hub o un router.
Encienda la alimentación eléctrica de la máquina y confirme que el LED de la interfaz de Ethernet se enciende correctamente.
Cuando la máquina está conectada a la red con 10BASE-T, el LED se ilumina en verde.
Cuando la máquina está conectada a la red con 100BASE-TX, el LED se ilumina en naranja.
Cuando la máquina está conectada a la red con 1000BASE-T, ambos LED se encienden.
La opción del servidor del dispositivo opcional es necesaria para usar esta función.
Funciones que requieren configuraciones opcionales

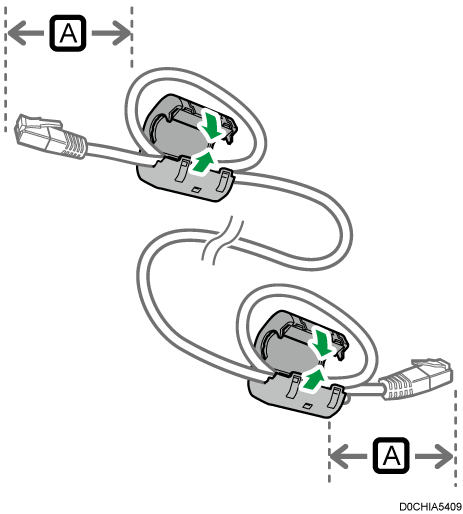

Realice un bucle a una distancia de 3 cm (1,2 pulgadas) (
) de cada extremo del cable LAN y acople el núcleo de ferrita suministrado con la máquina a cada bucle.
Apague la máquina.

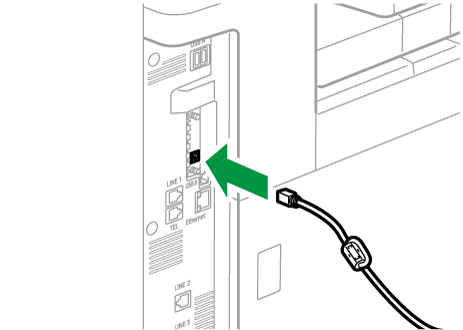

Encendido y apagado de la alimentaciónConecte el cable LAN al puerto Ethernet de la opción de servidor de dispositivos.
Conecte el otro extremo del cable LAN a un dispositivo de conexión de red, por ejemplo, un hub o un router.
Encienda la alimentación eléctrica de la máquina y confirme que el LED de la interfaz de Ethernet se enciende correctamente.
Cuando la máquina está conectada a la red con 10BASE-T, el LED se ilumina en verde.
Cuando la máquina está conectada a la red con 100BASE-TX, el LED se ilumina en naranja.
Cuando la máquina está conectada a la red con 1000BASE-T, ambos LED se encienden.
