Conexión del cable modular
Para utilizar la función de Fax, conecte la máquina a una línea telefónica con un cable modular. Puede utilizar la máquina como teléfono cuando hay conectado un teléfono externo.
Conecte la red pública telefónica conmutada (PSTN) a la línea. La conexión de líneas distintas a PSTN a la máquina puede provocar un funcionamiento incorrecto.

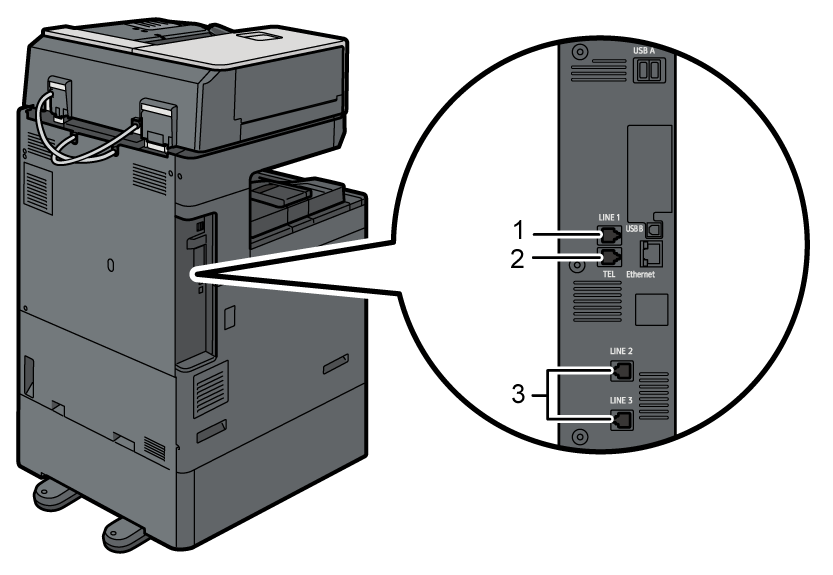

LÍNEA1: conector de la unidad de interfaz G3
Conecte la línea para utilizar el fax.TEL: conector telefónico externo
Conecte un conjunto de teléfono externo. Retire la tapa antes de usarlo.LÍNEA2, LÍNEA3: conector de unidad de interfaz G3
Conecte la línea para utilizar el fax.
Conecte un teléfono externo en "TEL".

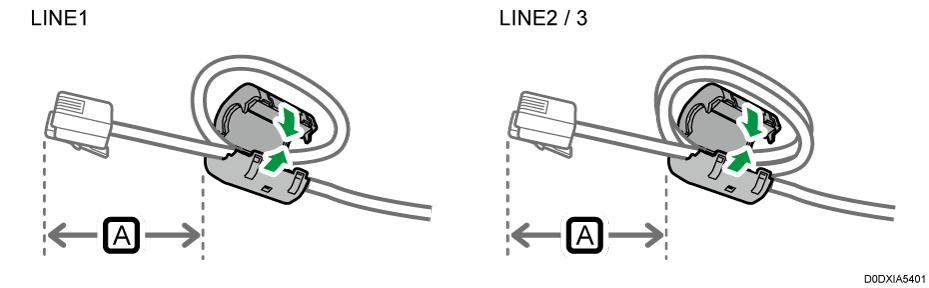

Cuando conecte un cable modular a «LÍNEA 1, 2 y 3», haga un bucle como se muestra en la ilustración en un punto a 3 cm (
) del extremo del cable modular en el lado de la conexión de la máquina y acople el núcleo de ferrita incluido en el bucle.
Si su línea telefónica utiliza servicios opcionales de la empresa de telefonía (llamada en espera, por ejemplo), puede que no pueda utilizar la línea para la función de fax.
Seleccione el tipo de línea al cual está conectada la máquina. Hay dos tipos: marcación por tonos y marcación por pulsos.
Seleccione el tipo de línea mediante Herramientas admin..
Esta función no está disponible en algunas regiones.
