Parça Adları ve İşlevleri Rehberi
- Makinenin havalandırmalarını kapatmayın. Bu, dahili bileşenlerin aşırı ısınması sebebiyle yangın riski oluşturur.
A Bölgesi ve B Bölgesi simgeleri
(başlıca Avrupa ve Asya), (başlıca Avrupa), veya (başlıca Asya)
(özellikle Kuzey Amerika)
A Bölgesi ve B Bölgesi modellerinin işlevlerindeki farklılık iki sembolle gösterilmiştir.
Kullanmakta olduğunuz modelin bölgesiyle eşleşen sembolle gösterilen bilgiyi okuyun.
Kullanmakta olduğunuz modeli hangi sembolün temsil ettiğine dair ayrıntılı bilgi için bkz. Modele Özgü Bilgiler.

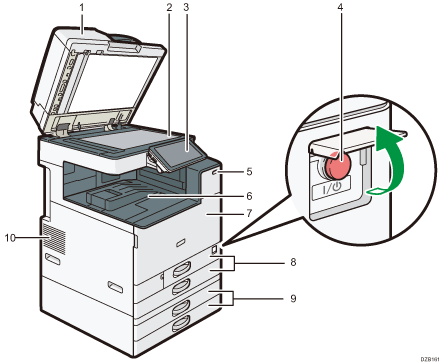

Sol Önden Görünüm
Şaryo camı kapağı/Otomatik Doküman Besleyici (ADF)
Kapağı şaryo camı üzerindeki orijinallerin üzerine doğru kapatın.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
Şaryo camı
Orijinalleri buraya yüzüstü yerleştirin.
Kontrol paneli
Ana güç düğmesi
Gücü açmak ve kapatmak için, ana güç düğmesinin kapağını açın ve ana güç düğmesine basın.
İnsan algılama sensörü
Makineye insan yaklaştığını algılar.
Bkz. "Bir İnsan Makineye Yaklaştığında Uyku Modundan Çıkış" Kullanıcı Rehberi (Tam Sürüm) İngilizce.
Dahili tepsi 1
Kopyalanan/yazdırılan kağıt ve alınan faks sayfaları buraya iletilir. Ve kağıt dahili tepsinin içine bağlanmış kağıt tutucunun altından çıkarılır.
Ön kapak
Makinenin içine ulaşmak için açın.
Kağıt kasetleri (Kaset 1, 2)
Standart kağıt kasetleri. Kağıdı buraya yükleyin.
Alt kağıt kasetleri (Kaset 3, 4)
İsteğe bağlı kağıt kasetleri. Kağıdı buraya yükleyin.
Havalandırma delikleri
İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
Dahili tepsinin kağıt tutucusunu kullanırken şu hususlara dikkat edin:
Dahili tepsinin en üstündeki çıktı kağıdını dışarı çektikten sonra, kağıdı tekrar kağıt tutucunun altına itmeyin. Kağıt tutucu çıktı yaprağının üzerinde düzgün çalışmaz ve bir kağıt sıkışmasına neden olabilir.

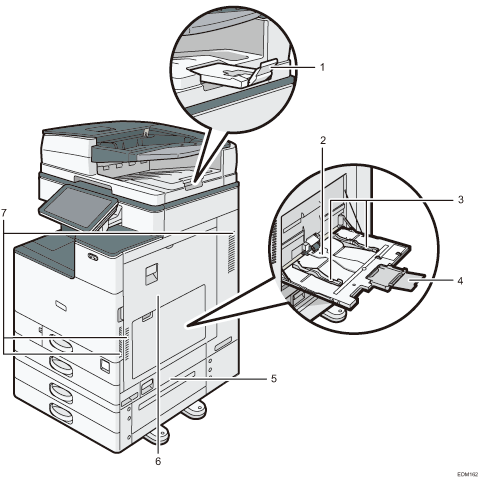

Sağ Önden Görünüm
ADF kaset uzatması
B4 ya da 81/2 × 14 boyutundan büyük orijinallerin düşmesini önlemek için bu uzatmayı çekerek açın.
Bypass Tepsisi
OHP asetatlar, yapışkanlı etiketler ve kağıt kasetlerine yüklenemeyen kağıtlar üzerine kopyalamak veya yazdırmak için bu kaseti kullanın.
Kağıt kılavuzları
Bypass kasetine kağıt yüklerken kağıt kılavuzlarını kağıdın kenarlarıyla hizaya getirin.
Uzatma
A4
, 81/2 × 11 boyutundan büyük kağıt yüklerken bu uzatmayı çekerek açın.Sağ alt kapak
Sıkışan kağıdı çıkarmak için bu kapağı açın.
Sağ kapak
Sıkışan kağıdı çıkarmak için bu kapağı açın.
Havalandırma delikleri
İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.

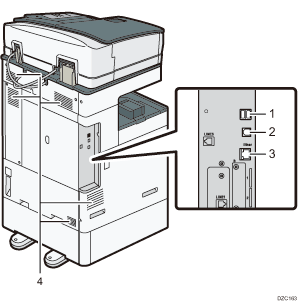

Arkadan ve Soldan Görünüş (özellikle Avrupa) (özellikle Kuzey Amerika)
USB2.0 A Tipi Arayüz
IC kart kimlik doğrulama aygıtını bağlamak için bu portu kullanın.
USB2.0 B Tipi Arayüz
Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.
Ethernet arayüzü
Makineyi ağa bağlamak ya da uzaktan yönetim servisini (RICOH @Remote) internet üzerinden kullanmak için bu portu kullanın.
Havalandırma delikleri
İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.

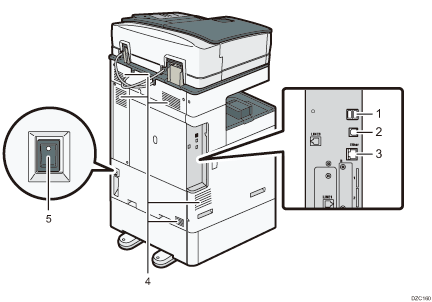

Arkadan ve Soldan Görünüş (özellikle Asya)
USB2.0 A Tipi Arayüz
IC kart kimlik doğrulama aygıtını bağlamak için bu portu kullanın.
USB2.0 B Tipi Arayüz
Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.
Ethernet arayüzü
Makineyi ağa bağlamak ya da uzaktan yönetim servisini (RICOH @Remote) internet üzerinden kullanmak için bu portu kullanın.
Havalandırma delikleri
İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
Rutubet önleyici ısıtıcı düğmesi
Kağıdın rutubet emmesini önlemek ve baskı kalitesini muhafaza etmek için düğmeyi "On" konumuna getirin. Makineyi rutubeti yüksek ya da ısısı düşük bir ortamda kullanırken bu özelliği kullanın.
